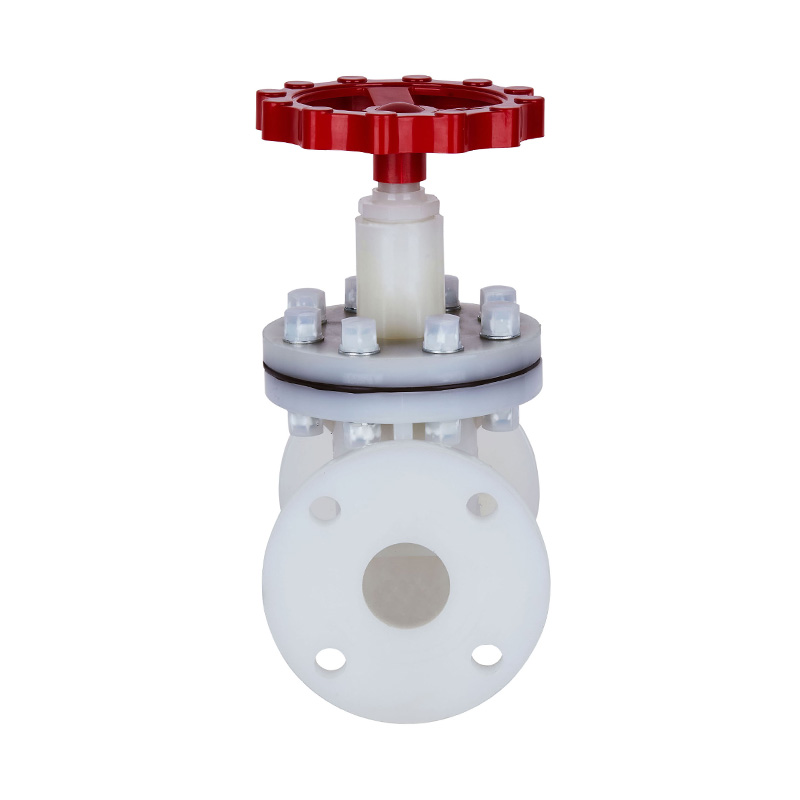

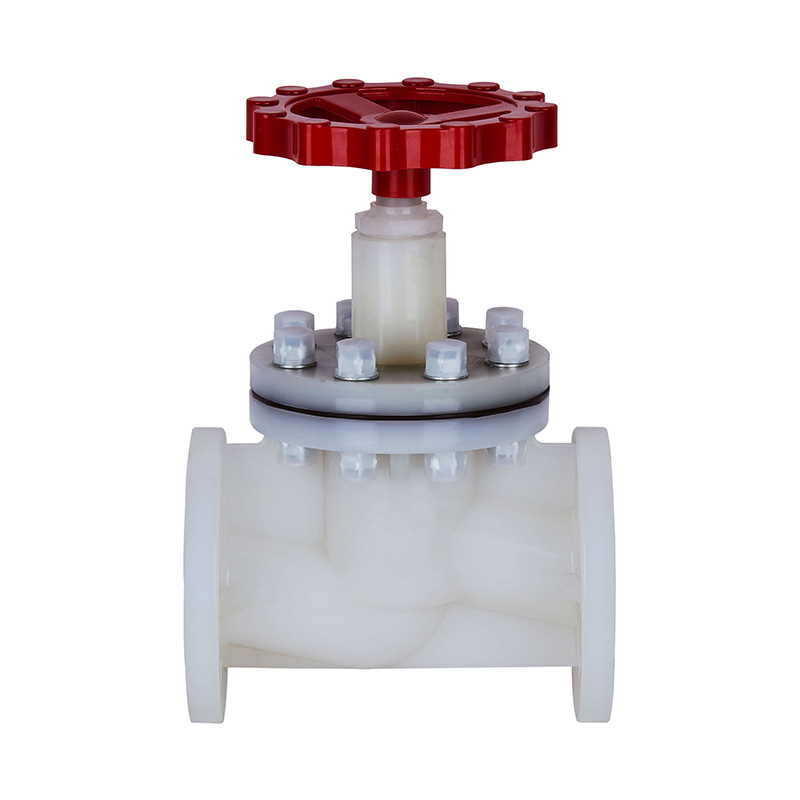

PVDF J41F-10F 法兰式截止阀 DN15-150 1/2"-6"美标

PVDF法兰式截止阀 化工工业蒸汽塑料法兰截止阀 水、化工专用ANSI美标
材质：塑料
连接形式：法兰
驾驶模式：手动
公称压力：10kg
通道：直通式
结构：固定球阀
类型：固定球阀
功能：旁通阀
温度：高温
应用：工业用途、水工业用途、
商标：KXPV
规格：DN15-DN150
产地：浙江.宁波

产品结构特点

1. 塑料阀体具有优良的耐腐蚀性、耐磨损性。
2. 设计紧凑、价廉物美。
3. 提供流量调整用的阀门。

应用温度范围表

材料        介质温度℃ 材料 介质温度℃
氯化聚氯乙烯(PVC-C) -20℃~+95℃ 聚氯乙烯(PVC-U) -5℃~+45℃
增强聚丙烯(FRPP) -20℃~+120℃ 均聚聚丙烯(PPH) -20℃~+110℃
聚偏二氟乙烯(PVDF) 40℃~+150℃

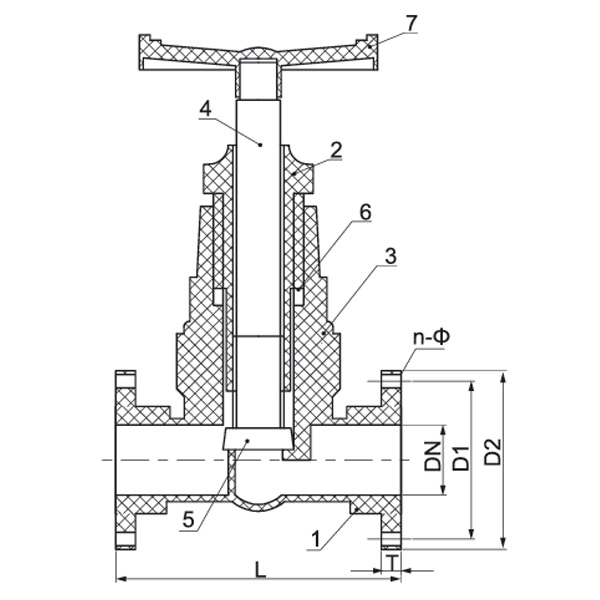

零件材质表



序号 零件名称 材料 数量
PVC-C PVC-U PVDF PPH FRPP
1 阀体 PVC-C PVC-U PVDF PPH FRPP 1
2 压块 PVC-C PVC-U PVDF PPH FRPP 1
3 连接件 PVC-C PVC-U PVDF PPH FRPP 1
4 阀杆 PVC-C PVC-U PVDF PPH FRPP 1
5 密封盖 PVC-C PVC-U PVDF PPH FRPP 1
6 密封四氟 PTFE 1
7 手轮 合金料 1

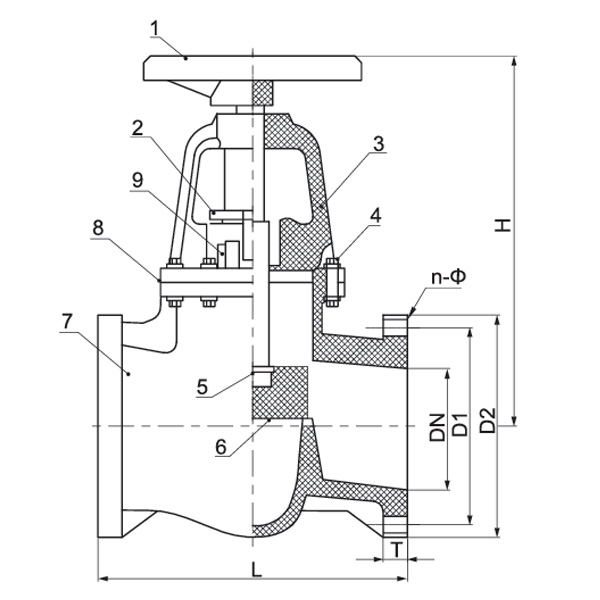

序号 零件名称 材料 数量
PVC-C PVC-U PVDF PPH FRPP
1 手轮 合金料 1
2 密封螺母 PVC-C PVC-U PVDF PPH FRPP 1
3 密封四氟 PTFE 1
4 螺栓 钢 8
5 阀杆 (PVC-C/PVC-U/PVDF/PPH/FRPP)+Steel钢 1
6 封盖 PVC-C PVC-U PVDF PPH FRPP 1
7 阀体 PVC-C PVC-U PVDF PPH FRPP 1
8 密封橡胶 FPM EPDM FPM EPDM 1
9 阀盖 PVC-C PVC-U PVDF PPH FRPP 1

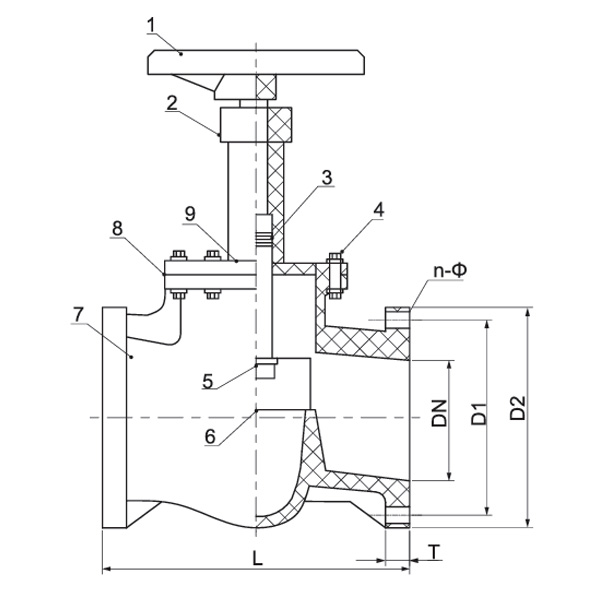

序号 零件名称 材料 数量
PVC-C PVC-U PVDF PPH FRPP
1 手轮 合金料 1
2 密封螺母 PVC-C PVC-U PVDF PPH FRPP 1
3 支架 (PVC-C/PVC-U/PVDF/PPH/FRPP)+Steel钢 1
4 螺栓 钢 8
5 阀杆 (PVC-C/PVC-U/PVDF/PPH/FRPP)+Steel钢 1
6 封盖 PVC-C PVC-U PVDF PPH FRPP 1
7 阀体 PVC-C PVC-U PVDF PPH FRPP 1
8 密封橡胶 FPM EPDM FPM EPDM 1
9 阀盖 PVC-C PVC-U PVDF PPH FRPP 1

外形尺寸表



规格 D1(mm) D2(mm) L(mm) T(mm) n-Φ(mm)
1/2"(15) 60 105 155 18 4-Φ14
3/4"(20) 70 105 155 18 4-Φ14
1"(25) 79 115 160 20 4-Φ14
1¼"(32) 89 135 185 20 4-Φ18
1½"(40) 98 150 200 20 4-Φ18

规格 D1(mm) D2(mm) L(mm) T(mm) n-Φ(mm)
2"(50) 121 165 230 20 4-Φ18

规格 D1(mm) D2(mm) L(mm) T(mm) n-Φ(mm)
1/2"(15) 60 105 155 18 4-Φ14
3/4"(20) 70 105 155 18 4-Φ14
1"(25) 79 115 160 20 4-Φ14
1¼"(32) 89 135 185 20 4-Φ18
1½"(40) 98 150 200 20 4-Φ18
