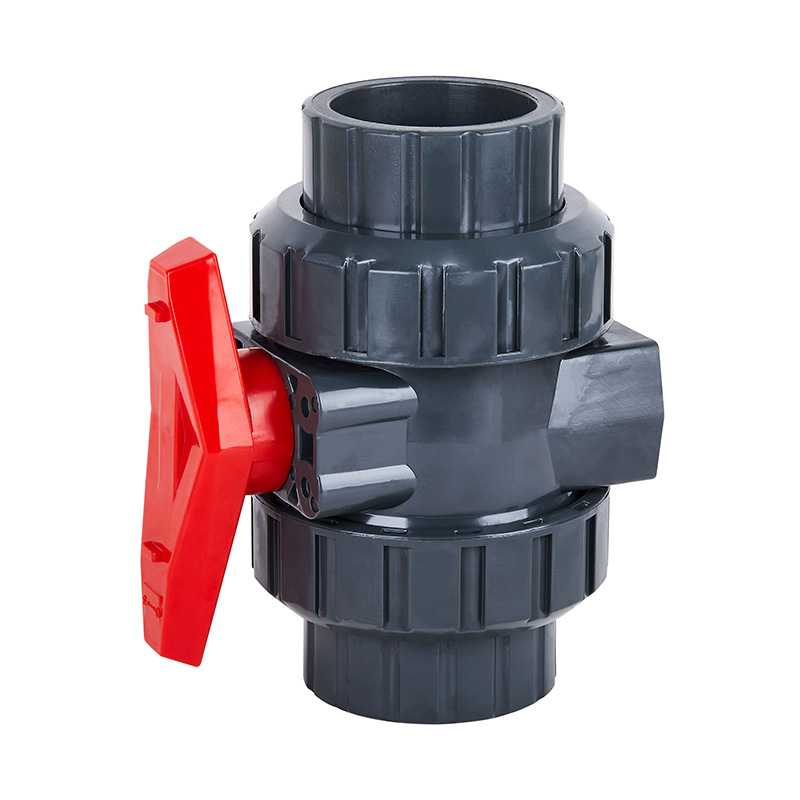

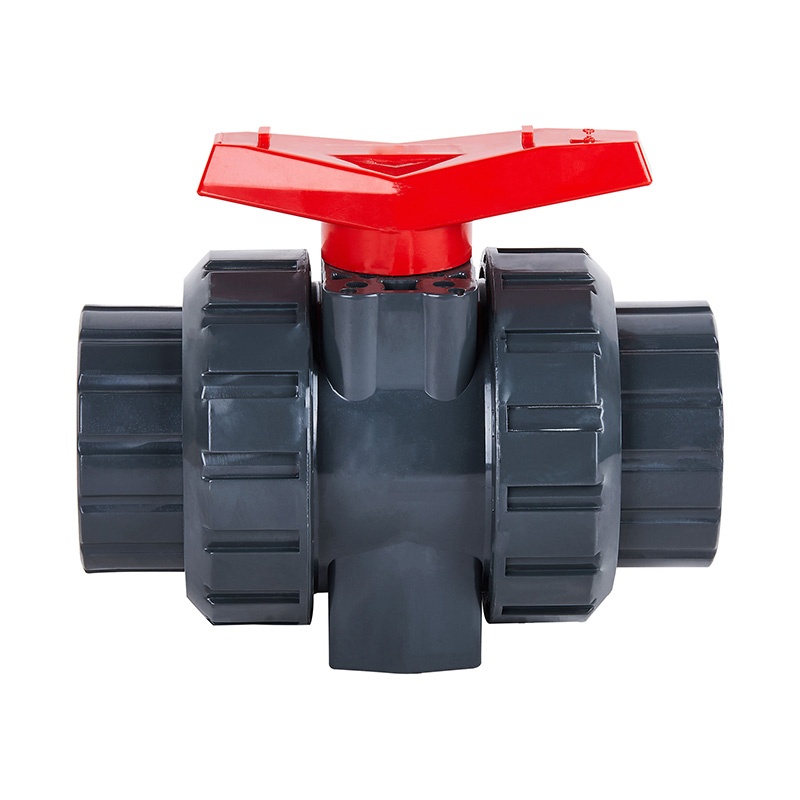

定制DN15 DN80 DN100中温PVC-U真双联承插球阀中温手动DN15-100 1.0-1.6Mpa工业塑料阀门
型号：Q61F-10U,Q11F-10U
应用：通用
材质：塑料
压力：低
压力功率：手动
介质：酸
端口尺寸：DN15-100 1/2"-4" 20mm-110mm
结构：球
产品名称：承插联管球阀
主体材料：PVC-U
连接：联合工作
压力：1.0-1.6Mpa（10-25bar）
包装：标准纸箱
设计标准：ISO STD
密封材料：聚四氟乙烯密封
交货时间：7 天
较小起订量：1 件
| 产品结构特点 |
1. 双由任球阀 PTFE 垫座松紧可适度调整。
2. 双层 O 型圈提供双重防漏保护。
3. 外观精致、表面光滑、加工精细、全流量设计。
| 应用温度范围表 |
| 材料 | 介质温度℃ | 材料 | 介质温度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增强聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 零件材质表 |
由任球阀装配明细图
| 件号 | 名称 | 材质 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 手柄 | 合金料 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 密封圈 | EPDM,FPM | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 阀杆 | FRPP,PVDF,PVC-U,PVC-C,PPH | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 球 | FRPP,PVDF,PVC-U,PVC-C,PPH | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 密封圈 | EPDM,FPM | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 承插、螺纹接头 | FRPP,PVDF,PVC-U,PVC-C,PPH | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 压紧螺母 | FRPP,PVDF,PVC-U,PVC-C,PPH | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 密封座 | FRPP,PVDF,PVC-U,PVC-C,PPH | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 球密封 | PTFE | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 阀体 | FRPP,PVDF,PVC-U,PVC-C,PPH | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 密封圈 | EPDM,FPM | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 密封圈 | EPDM,FPM | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 外形尺寸表 |
| 规格DN | D | d | L1 | L2 | Z | H | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 48 | 20 | 105 | 80 | 17.5 | 42 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 60 | 25 | 127 | 92.5 | 23 | 52 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 72 | 32 | 144.5 | 107 | 26.5 | 61.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 82.5 | 40 | 171.5 | 114 | 36 | 80 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 100.5 | 50 | 183.5 | 128.5 | 34.5 | 87.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 112 | 63 | 201.5 | 146.5 | 38 | 95 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | 133 | 75 | 232.5 | 159.5 | 44.5 | 113.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | 154 | 90 | 284 | 190 | 53 | 130 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 100 | 172 | 110 | 340 | 230 | 65.5 | 153.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||
