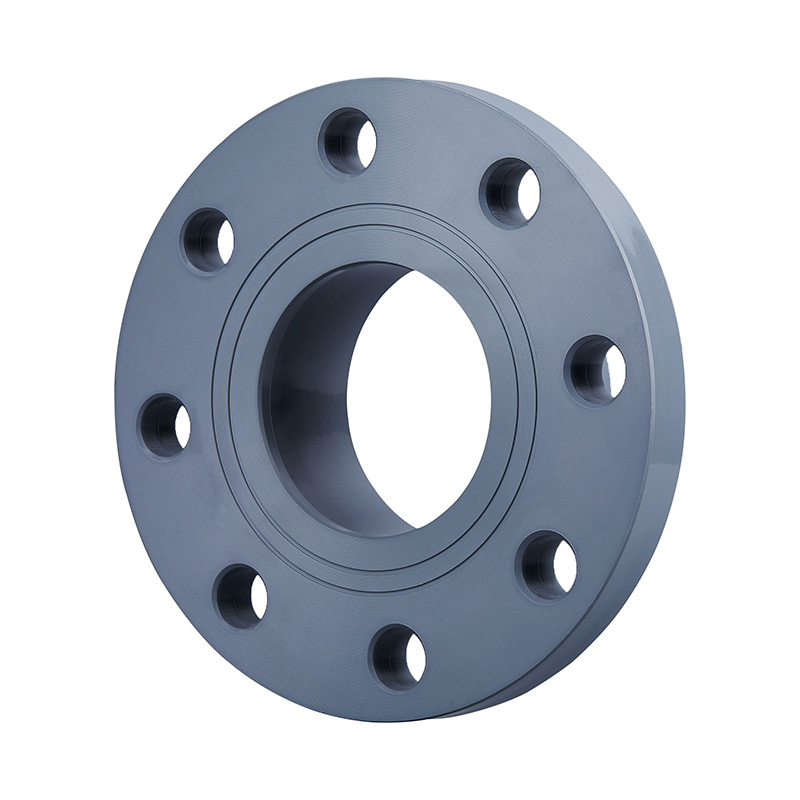

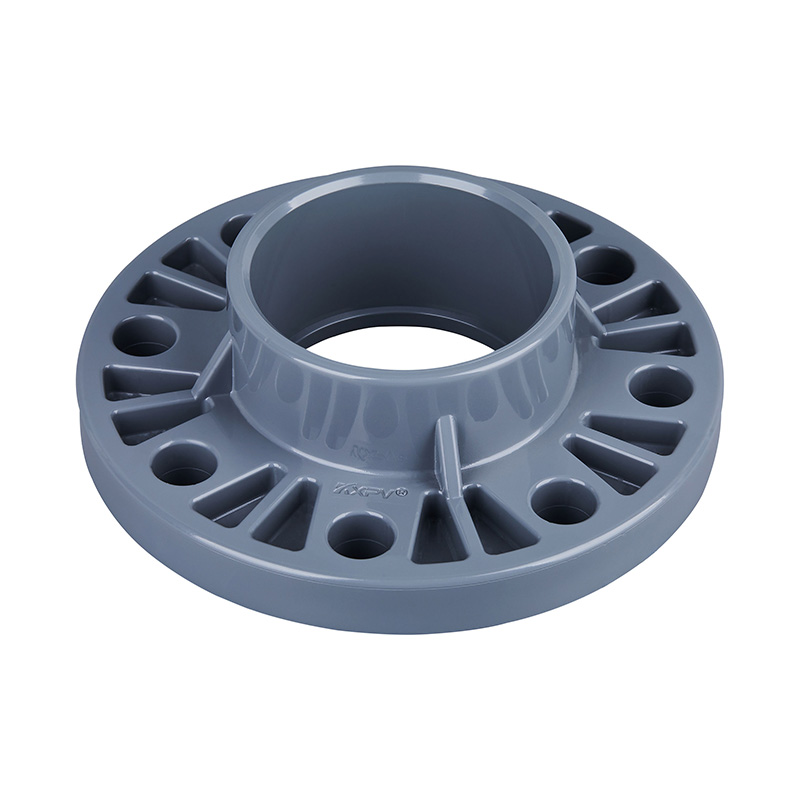

PVC-C 通用型承插法兰 DN15-600国标-凯鑫管道科技有限公司

应用温度范围表

材料

介质温度℃

材料

介质温度℃

氯化聚氯乙烯(PVC-C)

-20℃~+95℃

聚氯乙烯(PVC-U)

-5℃~+45℃

增强聚丙烯(FRPP)

-20℃~+120℃

均聚聚丙烯(PPH)

-20℃~+110℃

聚偏二氟乙烯(PVDF)

40℃~+150℃

产品结构特点

1.抗化学性优越：使用温度范围广﹣20℃—95℃，介质中重离子含量达超纯水标准；卫生性能符合国家卫生标准要求；
2.具有优良的强度、韧性以及耐化学腐蚀性能；
3.耐用：优异的耐老化和抗紫外线性能，使正常使用寿命比其他管道系统均有很大的延长；
4.低热传导性能：约为钢材的1/200；阻燃性能为自熄性；
5.轻便：重量轻，相当于钢管1/5，铜管的1/6；
6.阻力小，流率高：管壁平洁光滑，输送流体时具有较小的摩擦阻力和附着力；
7.安装简易，成本低廉：可采用粘接、螺纹等方式连接，而简便的是胶水连接。

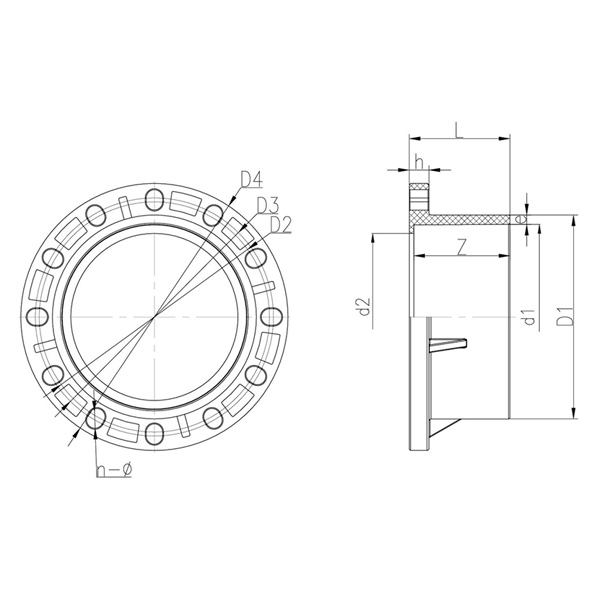

外形尺寸表

公称直径 DN	D1	D2	D3	D4	d1	d2	L	h	Z	e	n-ø
15	28	65		95	20	17	20	14	16	4	4-ø15
20	32	75		105	25	22	24	17	19	3.5	4-ø15
25	40	85		117	32	28	29	18	22	4	4-ø15
32	50	100		140	40	36	33	20	26	5	4-ø19
40	61	110		146	50	45	38	20	31	5.5	4-ø19
50	75	125		165	63	58	50	25	38	6	4-ø19
65	88	145		184	75	69	54	25	44	6.5	4-ø19
80	105	160		199	90	84	62	26	51	7.5	8-ø19
100	127	180		220	110	104	70	26	61	8.5	8-ø19
125	161	210		249	140	134	87	28	76	10.5	8-ø19
150	184	240		282	160	154	99	30	86	12	8-ø23
200 (PN10)	249	295		340	225	219	129	32	119	12	8-ø23
200 (PN16)	249	295		340	225	219	129	32	119	12	12-ø23
250	310	350	362	406	280	254	153	30	146	15	12-ø25*31
300	346	400	432	483	315	300	174	30	164	15.5	12-ø25*41
350	393	460	470	520	355	348	197	35	184	19	16-ø22*27
400	440	515	525	580	400	390	218	35	206	20	16-ø26*31
450	494	561	589	640	450	430	243	40	231	22	20-ø26*40
500	548	620	650	715	500	480	271	40	256	24	20-ø26*41
600	692	725	770	840	630	571	506	42	321	31	20-ø26 20-ø36
700	758	840		895	710	690	376	50	361	22.5	24-ø30
