| 材料 |
介质温度℃ |
材料 |
介质温度℃ |
|
| 氯化聚氯乙烯(PVC-C) |
-20℃~+95℃ |
聚氯乙烯(PVC-U) |
-5℃~+45℃ |
| 增强聚丙烯(FRPP) |
-20℃~+120℃ |
均聚聚丙烯(PPH) |
-20℃~+110℃ |
| 聚偏二氟乙烯(PVDF) |
40℃~+150℃ |
|
|
1.轻便：PVC-U 材料的比重只有铸铁的 1/10，运输，安装简易，降低成本；
2.抗化学性优越：PVC-U 具有优良的抗酸碱性能，除接近饱和点强酸碱外；
3.耐用：抗候性优良，也不能被细菌及菌类所腐化；
4.不导电：PVC-U 材料不能导电，也不受电解，电流的腐蚀，应此无需二次加工。不能燃烧，也不助燃，没有消防顾虑；
5.阻力小，流率高：内壁光滑，流体流动性损耗小，加以污垢不易附着在平滑管壁，保养较为简易，保养费用较低；
6.安装简易，成本低廉：切割及联接都很简易，使用 PVC 胶水联接实践证明安全可靠，操作简便，成本低廉。

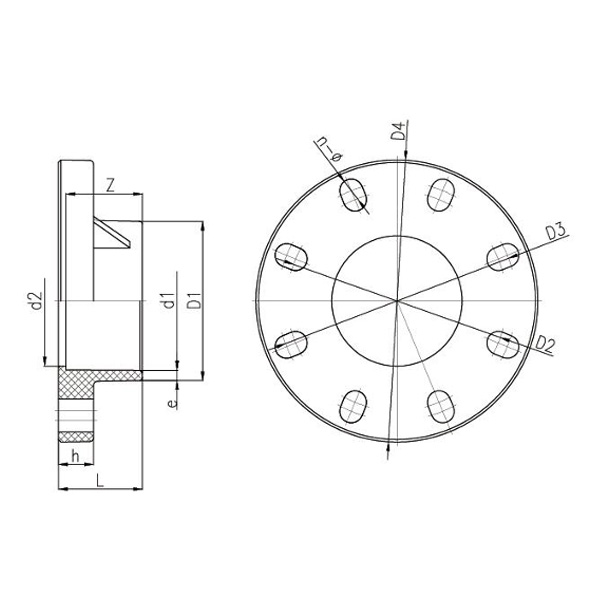

| 公称直径DN |
D1 |
D2 |
D3 |
D4 |
d1 |
d2 |
L |
h |
Z |
e |
n-Φ |
| 15 |
28 |
61 |
70 |
95 |
20 |
17 |
20 |
14 |
16 |
4 |
4-Φ15X19.5 |
| 20 |
32 |
70 |
75 |
105 |
25 |
22 |
24 |
17 |
19 |
3.5 |
4-Φ15X17.5 |
| 25 |
40 |
79 |
90 |
120 |
32 |
28 |
29 |
18 |
22 |
4 |
4-Φ16X21.5 |
| 32 |
50 |
89 |
100 |
140 |
40 |
36 |
34 |
20 |
26 |
5 |
4-Φ18.5X24 |
| 40 |
61 |
98 |
110 |
150 |
50 |
45 |
37 |
20 |
31 |
5.5 |
4-Φ18.5X24.5 |
| 50 |
75 |
120 |
125 |
165 |
63 |
58 |
47 |
25 |
38 |
6 |
4-Φ18.5X21 |
| 65 |
88 |
140 |
145 |
185 |
75 |
69 |
53 |
25 |
44 |
6.5 |
4-Φ18.5X21 |
| 80 |
105 |
150 |
160 |
200 |
90 |
84 |
58 |
26 |
51 |
7.5 |
8-Φ18.5X23.5 |
| 100 |
127 |
175 |
190.5 |
225 |
110 |
104 |
67 |
28 |
61 |
8.5 |
8-Φ18.5X26.25 |
| 125 |
161 |
210 |
216 |
250 |
140 |
134 |
82 |
30 |
76 |
10.5 |
8-Φ20X24 |
| 150 |
184 |
240 |
242 |
280 |
160 |
154 |
92 |
30 |
86 |
12 |
8-Φ23X24 |
| 200 |
249 |
290 |
298.5 |
338 |
225 |
219 |
125 |
35 |
119 |
12 |
8-Φ23X27.25 |
