安装注意事项

1. 泵经长途运输到达生产场地，安装前应开箱检验，泵机零部件是否完好无损，紧固件如有松动，应重新紧固，检查泵轴与电机轴的同心度，如有松动应予校正。

2. 泵体全部为 PVDF、FRPP 树脂注塑成形，输出管路上应有支撑架或吊架，不能全靠法兰承受压力，以防变形损坏；进口管路要尽量减少管路水损失，90°弯头不应超过两个。FP、FV 型离心泵应在吸入管前端装上底阀，以保证泵在启动前泵体内充满液体；吸入管口或底阀进口应装滤网，或在进口处装一个过滤器，以防止杂物吸入泵体，保证泵能正常运转。

3. 泵体连接点螺栓要均匀拧紧，进出管口连接严密，不能漏气，否则会影响抽真空，吸不出液体，或在造成流量、扬程不足等弊端。

应用温度范围表

材料

介质温度℃

材料

介质温度℃

氯化聚氯乙烯(PVC-C)

-20℃~+95℃

聚氯乙烯(PVC-U)

-5℃~+45℃

增强聚丙烯(FRPP)

-20℃~+120℃

均聚聚丙烯(PPH)

-20℃~+110℃

聚偏二氟乙烯(PVDF)

40℃~+150℃

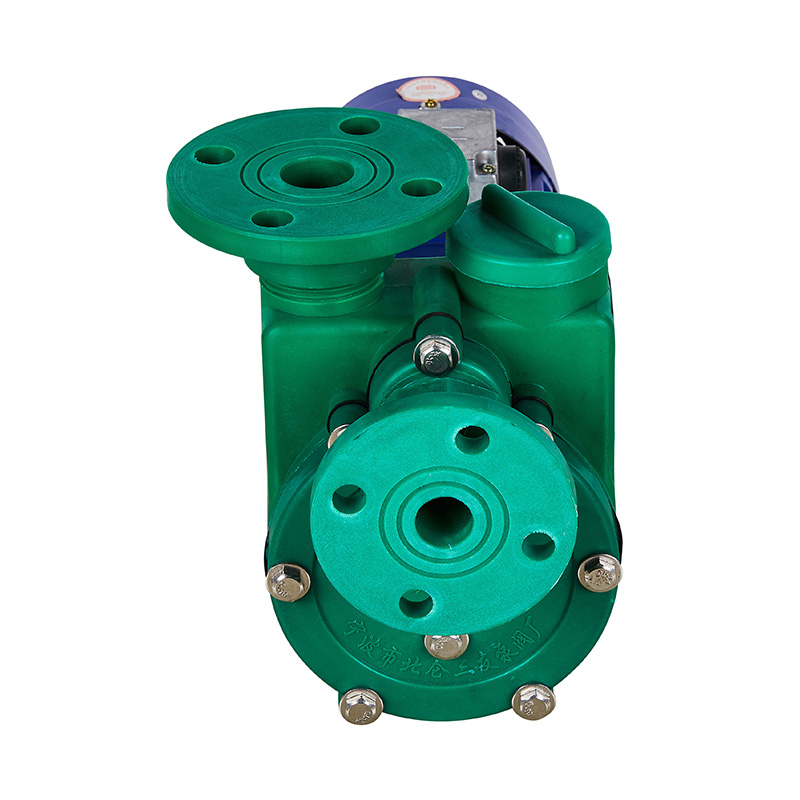

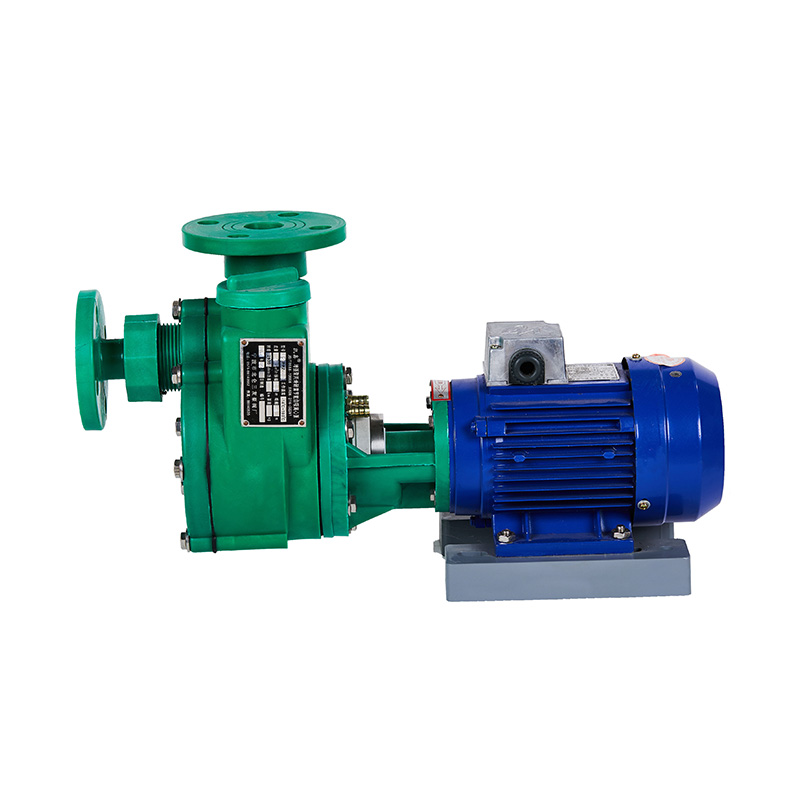

直联式自吸泵

直联式自吸泵装配明细图

零件材质表

件号	名称	材质
1	进口法兰	FRPP,PVDF
2	密封圈	EPDM'FPM
3	密封圈	EPDM,FPM
4	出口法兰	FRPP,PVDF
5	注液盖	FRPP,PVDF
6	叶轮	FRPP/ 钢 PVDF 钢
7	后泵盖	FRPP,PVDF
8	密封圈	EPDM,FPM
9	冷却水嘴	钢
10	双头螺柱	钢、不锈钢
11	支架	铝
12	铭牌	FRPP,PVDF
13	机械密封动环	碳化硅
14	冷却盖	FRPP
15	机械密封静环	碳化硅
16	密封胶片	EPDM'FPM
17	密封圈	EPDM,FPM
18	自吸泵泵体	FRPP,PVDF
19	拍门	EPDM'FPM
20	前泵盖	FRPP,PVDF

Fpv 系列耐腐蚀自吸泵直联式

安装尺寸单位：mm

型号/尺寸			安装尺寸				进口法兰		出口法兰
			L	LI	L2	L3	D1(Φ)	n-Φ1	D2	n-Φ2
25F	p	(D)-8	500	300	145	110	25	缩节	Φ25	缩节
	v
32F	p	(D)-11	500	300	145	110	32	缩节	Φ25	缩节
	v
40F	p	(D)-18	560	320	145	140	110	4-Φ18	100	4-Φ18
	v
50F	p	(D)-22	590	320	145	140	125	4-Φ18	110	4-Φ18
	v
80F	p	(D)-30	750	415	140	325	160	8-Φ18	145	4-Φ18
	v
80F	p	(D)-32	750	415	140	325	160	8-Φ18	145	4-Φ18
	v
