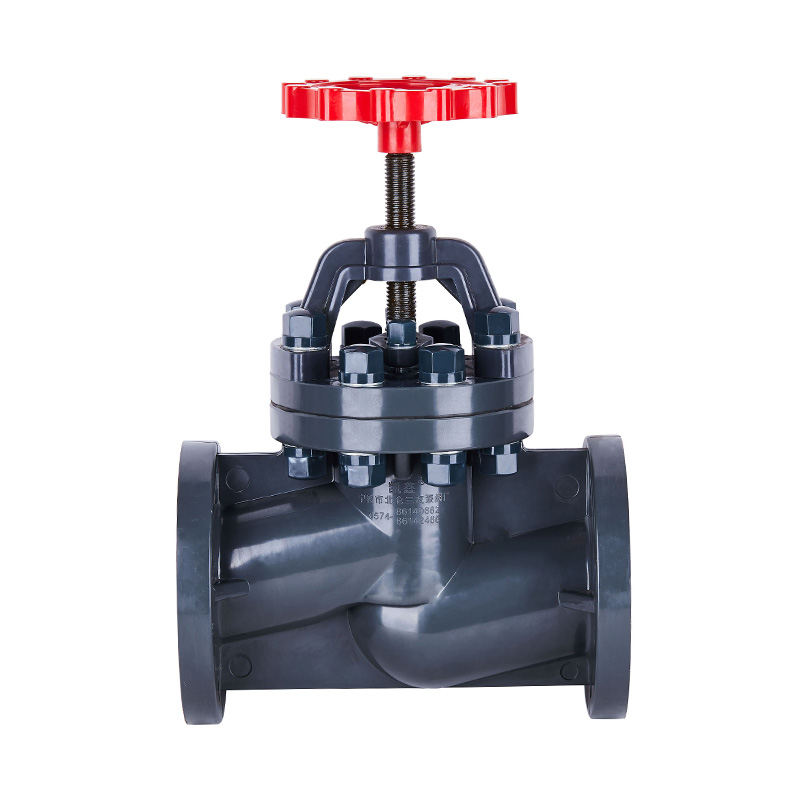

PVC-U法兰端型截止阀波纹管密封塑料1通PVC-U DN15-DN150法兰截止阀ANSI美标
产地：浙江.宁波
品牌名称：KXPV
型号：J41F-10U
应用：一般
材质：塑料
介质温度：高温、中温
压力：低压
电源：手动
介质：酸
端口大小：
结构：关断
机身材质：PVC-U
连接：法兰端
工作压力：0-10bar
阀门类型：1通
适用介质：酸碱
保修期：12 个月
温度：-5~45℃
交货时间：7 天
较小起订量：1 件
| 产品结构特点 |
1. 塑料阀体具有优良的耐腐蚀性、耐磨损性。
2. 设计紧凑、价廉物美。
3. 提供流量调整用的阀门。
| 应用温度范围表 |
| 材料 | 介质温度℃ | 材料 | 介质温度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增强聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 零件材质表 |
| 序号 | 零件名称 | 材料 | 数量 | ||||
| PVC-C | PVC-U | PVDF | PPH | FRPP | |||
| 1 | 阀体 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 2 | 压块 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 3 | 连接件 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 4 | 阀杆 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 5 | 密封盖 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 6 | 密封四氟 | PTFE | 1 | ||||
| 7 | 手轮 | 合金料 | 1 | ||||
| 序号 | 零件名称 | 材料 | 数量 | ||||
| PVC-C | PVC-U | PVDF | PPH | FRPP | |||
| 1 | 手轮 | 合金料 | 1 | ||||
| 2 | 密封螺母 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 3 | 密封四氟 | PTFE | 1 | ||||
| 4 | 螺栓 | 钢 | 8 | ||||
| 5 | 阀杆 | (PVC-C/PVC-U/PVDF/PPH/FRPP)+Steel钢 | 1 | ||||
| 6 | 封盖 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 7 | 阀体 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 8 | 密封橡胶 | FPM | EPDM | FPM | EPDM | 1 | |
| 9 | 阀盖 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 序号 | 零件名称 | 材料 | 数量 | ||||
| PVC-C | PVC-U | PVDF | PPH | FRPP | |||
| 1 | 手轮 | 合金料 | 1 | ||||
| 2 | 密封螺母 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 3 | 支架 | (PVC-C/PVC-U/PVDF/PPH/FRPP)+Steel钢 | 1 | ||||
| 4 | 螺栓 | 钢 | 8 | ||||
| 5 | 阀杆 | (PVC-C/PVC-U/PVDF/PPH/FRPP)+Steel钢 | 1 | ||||
| 6 | 封盖 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 7 | 阀体 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 8 | 密封橡胶 | FPM | EPDM | FPM | EPDM | 1 | |
| 9 | 阀盖 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 外形尺寸表 |
| 规格 | D1(mm) | D2(mm) | L(mm) | T(mm) | n-Φ(mm) |
| 1/2"(15) | 60 | 105 | 155 | 18 | 4-Φ14 |
| 3/4"(20) | 70 | 105 | 155 | 18 | 4-Φ14 |
| 1"(25) | 79 | 115 | 160 | 20 | 4-Φ14 |
| 1¼"(32) | 89 | 135 | 185 | 20 | 4-Φ18 |
| 1½"(40) | 98 | 150 | 200 | 20 | 4-Φ18 |
| 规格 | D1(mm) | D2(mm) | L(mm) | T(mm) | n-Φ(mm) |
| 2"(50) | 121 | 165 | 230 | 20 | 4-Φ18 |
| 规格 | D1(mm) | D2(mm) | L(mm) | T(mm) | n-Φ(mm) |
| 1/2"(15) | 60 | 105 | 155 | 18 | 4-Φ14 |
| 3/4"(20) | 70 | 105 | 155 | 18 | 4-Φ14 |
| 1"(25) | 79 | 115 | 160 | 20 | 4-Φ14 |
| 1¼"(32) | 89 | 135 | 185 | 20 | 4-Φ18 |
| 1½"(40) | 98 | 150 | 200 | 20 | 4-Φ18 |
