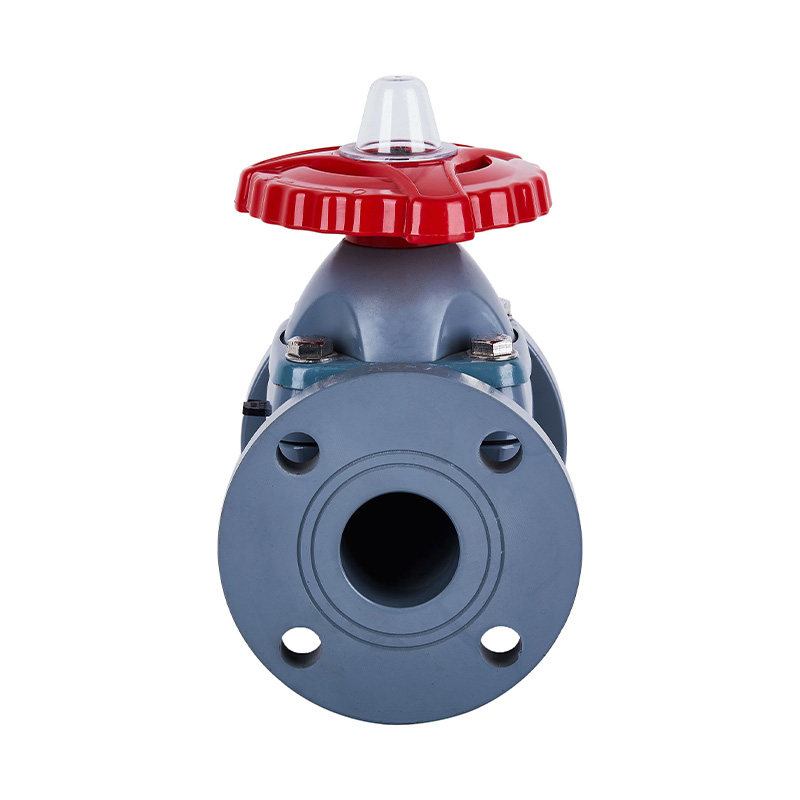

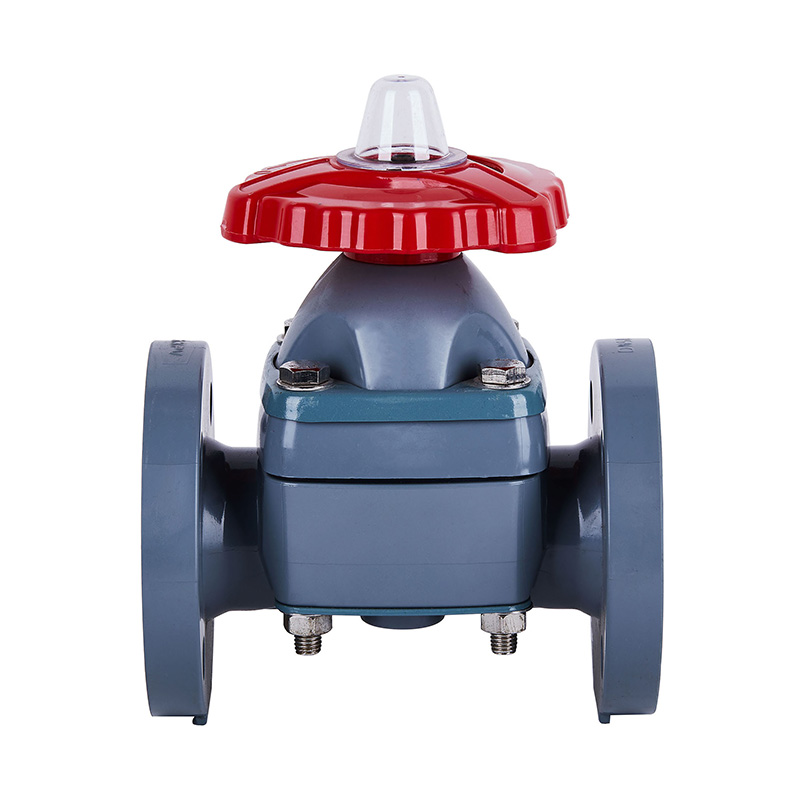

超耐用耐高温手动新型PVC-C法兰塑料隔膜阀用于酸性流体和供水
产品名称：PVC-C隔膜阀
颜色：灰色
尺寸：DN15-DN300
型号：G41F-10V
应用：一般
材质：塑料
介质温度：高温、中温
压力：中压
电源：手动
介质：酸
端口尺寸：DN15-DN300
结构：隔膜
连接：法兰端
证书：ISO9001
介质：酸
工作压力：0-10bar
阀门类型：1通
密封：EPDM+F46
交货时间：7 天
较小起订量：1 件
| 产品结构特点 |
| 应用温度范围表 |
| 材料 | 介质温度℃ | 材料 | 介质温度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增强聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 隔膜阀装配明细表 |
| 件号 | 名称 | 材质 | ||||||||||||||||||||||||
| 1 | 限位罩 | AS | ||||||||||||||||||||||||
| 2 | 螺柱 | 钢、不锈钢 | ||||||||||||||||||||||||
| 3 | 压紧螺母 | FRPP | ||||||||||||||||||||||||
| 4 | 垫圈 | FRPP | ||||||||||||||||||||||||
| 5 | 手轮 | 合金料 | ||||||||||||||||||||||||
| 6 | 上压板 | 钢、不锈钢 | ||||||||||||||||||||||||
| 7 | 双头螺柱及螺母 | 钢、不锈钢 | ||||||||||||||||||||||||
| 8 | 阀盖 | FRPP,PVDF,PVCC,PVC-U,PPH | ||||||||||||||||||||||||
| 9 | 阀杆螺母 | 钢、铜 Ht300 Steel | ||||||||||||||||||||||||
| 10 | 阀杆 | 钢、不锈钢 | ||||||||||||||||||||||||
| 11 | 阀板 | 铸铁、FRPP,PVDF,PVC-U,PVC-C,PPH、 Steel,StainlessSteel、C.1.FRP |
||||||||||||||||||||||||
| 12 | 垫膜 | EPDM,FPM | ||||||||||||||||||||||||
| 13 | 膜片 | F46.PFA.PTFE | ||||||||||||||||||||||||
| 14 | 阀体 | FRPP,PVDF,PVCC,PVC-U,PPH | ||||||||||||||||||||||||
| 15 | 下压板 | 钢、不锈钢 | ||||||||||||||||||||||||
| 工作压力和工作温度表 |
|
口径/MPa/℃ |
FRPP |
PVDF |
PVC-U |
PVC-C |
||||||||
|
14-40 |
41-60 |
61-100 |
40-60 |
61-90 |
91-140 |
20-40 |
41-60 |
61-80 |
0-40 |
41-60 |
61-90 |
|
|
15(1/2") |
0.8 |
0.8 |
0.7 |
1 |
0.9 |
0.7 |
0.8 |
0.8 |
0.7 |
0.7 |
0.7 |
0.6 |
|
20(3/4") |
0.8 |
0.8 |
0.7 |
1 |
0.9 |
0.7 |
0.8 |
0.8 |
0.7 |
0.7 |
0.7 |
0.6 |
|
25(1") |
0.8 |
0.8 |
0.7 |
1 |
0.9 |
0.7 |
0.8 |
0.8 |
0.7 |
0.7 |
0.7 |
0.6 |
|
32(11/4") |
0.7 |
0.7 |
0.6 |
1 |
0.9 |
0.7 |
0.7 |
0.7 |
0.6 |
0.7 |
0.7 |
0.6 |
|
40(11/2") |
0.7 |
0.7 |
0.6 |
0.8 |
0.7 |
0.5 |
0.7 |
0.7 |
0.6 |
0.7 |
0.7 |
0.5 |
|
50(2") |
0.7 |
0.7 |
0.6 |
0.8 |
0.6 |
0.5 |
0.7 |
0.7 |
0.6 |
0.7 |
0.7 |
0.5 |
|
65(21/2") |
0.7 |
0.7 |
0.6 |
0.8 |
0.5 |
0.4 |
0.7 |
0.7 |
0.6 |
0.7 |
0.7 |
0.5 |
|
80(3") |
0.7 |
0.7 |
0.6 |
0.7 |
0.5 |
0.4 |
0.7 |
0.7 |
0.6 |
0.7 |
0.7 |
0.5 |
|
100(4") |
0.7 |
0.7 |
0.6 |
0.6 |
0.5 |
0.4 |
0.7 |
0.7 |
0.6 |
0.7 |
0.6 |
0.5 |
|
125(5") |
0.5 |
0.5 |
0.4 |
0.5 |
0.4 |
0.3 |
0.5 |
0.5 |
0.4 |
0.5 |
0.5 |
0.4 |
|
150(6") |
0.5 |
0.5 |
0.4 |
0.5 |
0.3 |
0.2 |
0.5 |
0.5 |
0.4 |
0.5 |
0.4 |
0.3 |
|
200(8") |
0.3 |
0.3 |
0.2 |
0.4 |
0.25 |
0.2 |
0.3 |
0.3 |
0.2 |
0.3 |
0.3 |
0.25 |
|
250 (10") |
0.3 |
0.3 |
0.2 |
0.4 |
0.25 |
0.2 |
0.3 |
0.3 |
0.2 |
0.3 |
0.3 |
0.2 |
| 外形尺寸表 |
| 公称直径 DN(mm) |
D | d | L | b | n-Φ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| GB | JIS | ANSI | GB | JIS | ANSI | GB | JIS | ANSI | GB | JIS | ANSI | GB | JIS | ANSI | ||||||||||||||||||||||||||||||||||||||||||
| 15(1/2") | 95 | 95 | 95 | 65 | 70 | 60.3 | 125 | 125 | 125 | 14 | 18 | 14 | 4-Φ14 | 4-Φ15 | 4-Φ16 | |||||||||||||||||||||||||||||||||||||||||
| 20(3/4") | 100 | 100 | 100 | 75 | 75 | 69.9 | 135 | 120 | 135 | 18 | 18 | 18 | 4-Φ14 | 4-Φ15 | 4-Φ16 | |||||||||||||||||||||||||||||||||||||||||
| 25(1") | 115 | 125 | 115 | 85 | 90 | 79.4 | 145 | 130 | 130 | 18 | 18 | 18 | 4-Φ14 | 4-Φ19 | 4-Φ16 | |||||||||||||||||||||||||||||||||||||||||
| 32(11/4") | 135 | 135 | 135 | 100 | 100 | 88.9 | 160 | 160 | 160 | 18 | 20 | 18 | 4-Φ18 | 4-Φ19 | 4-Φ16 | |||||||||||||||||||||||||||||||||||||||||
| 40(11/2") | 145 | 140 | 145 | 110 | 105 | 98.4 | 180 | 180 | 180 | 20 | 20 | 20 | 4-Φ18 | 4-Φ19 | 4-Φ16 | |||||||||||||||||||||||||||||||||||||||||
| 50(2") | 160 | 155 | 160 | 125 | 120 | 120.7 | 210 | 210 | 210 | 22 | 22 | 22 | 4-Φ18 | 4-Φ19 | 4-Φ18 | |||||||||||||||||||||||||||||||||||||||||
| 65(21/2") | 180 | 175 | 180 | 145 | 140 | 139.7 | 250 | 250 | 250 | 24 | 22 | 24 | 4-Φ18 | 4-Φ19 | 4-Φ18 | |||||||||||||||||||||||||||||||||||||||||
| 80(3") | 195 | 185 | 195 | 160 | 150 | 152.4 | 300 | 280 | 300 | 24 | 22 | 24 | 8-Φ19.5 | 8-Φ19 | 4-Φ18 | |||||||||||||||||||||||||||||||||||||||||
| 100(4") | 229 | 210 | 229 | 180 | 175 | 190.5 | 350 | 340 | 350 | 28 | 24 | 28 | 8-Φ19X21 | 8-Φ19 | 8-Φ18 | |||||||||||||||||||||||||||||||||||||||||
| 125(5") | 245 | 210 | 210 | 215.9 | 400 | 30 | 8-Φ18 | 8-Φ23 | 8-Φ22 | |||||||||||||||||||||||||||||||||||||||||||||||
| 150(6") | 280 | 240 | 240 | 241.3 | 455 | 30 | 8-Φ23X27 | 8-Φ23X27 | 8-Φ23X27 | |||||||||||||||||||||||||||||||||||||||||||||||
| 200(8") | 335 | 295 | 290 | 298.5 | 570 | 40 | 8-Φ22.5 | 12-Φ23 | 8-Φ22 | |||||||||||||||||||||||||||||||||||||||||||||||
| 250(10") | 390 | 350 | 355 | 362 | 680 | 38 | 12-Φ23 | 12-Φ25 | 12-Φ26 | |||||||||||||||||||||||||||||||||||||||||||||||
| 300(12") | 445 | 400 | 400 | 680 | 38 | 12-Φ23 | 16-Φ25 | |||||||||||||||||||||||||||||||||||||||||||||||||
