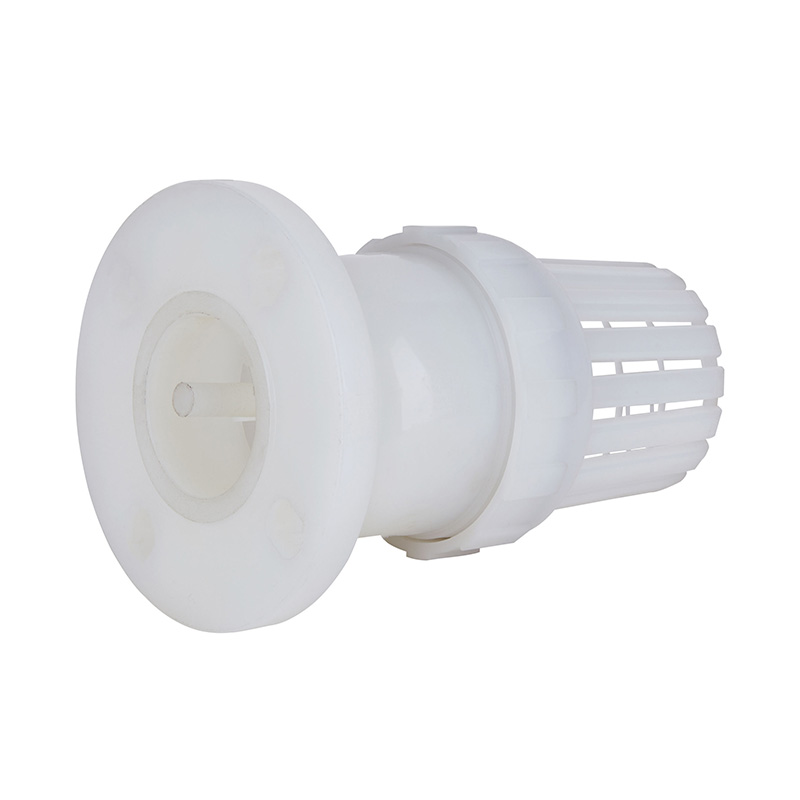

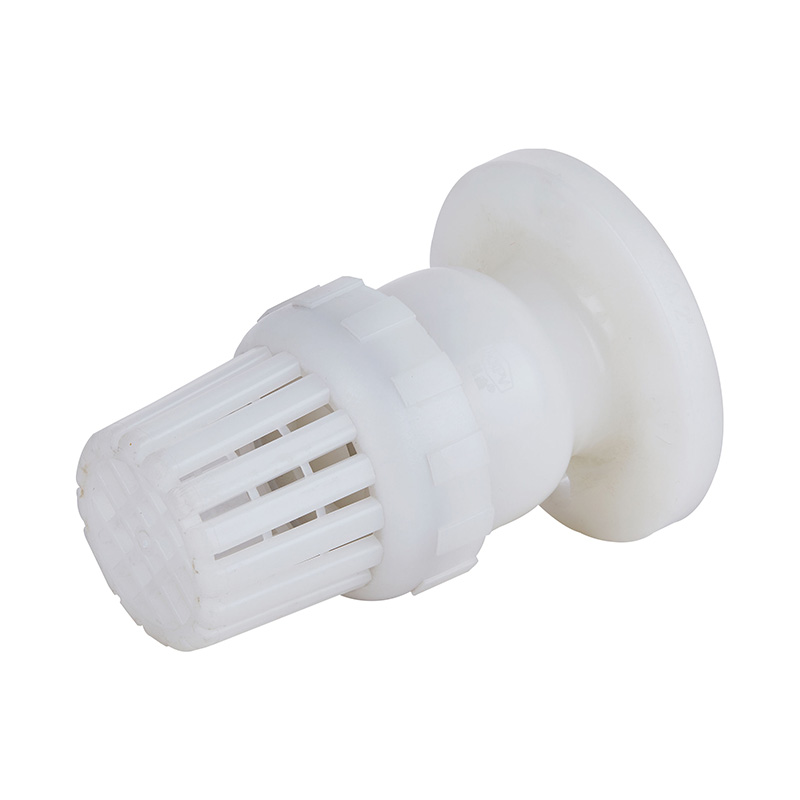

PVDF H42F-10F 底阀 DN50-200 2"-8"美标

优质白色PVDF底阀全密封DN50-200塑料pvdf工业底阀ANSI美标
类型：液压
产地：中国
品牌名称：KXPV
型号：H42F-10F
应用：一般
介质温度：中温、常温
电源：手动
介质：酸
端口尺寸：DN50-200
结构：法兰式
产品名称：底阀
交货时间：7 天
较小起订量：2 件
白颜色
尺寸：DN50-200

应用温度范围表



材料        介质温度℃ 材料 介质温度℃
氯化聚氯乙烯(PVC-C) -20℃~+95℃ 聚氯乙烯(PVC-U) -5℃~+45℃
增强聚丙烯(FRPP) -20℃~+120℃ 均聚聚丙烯(PPH) -20℃~+110℃
聚偏二氟乙烯(PVDF) 40℃~+150℃

产品结构特点

1. 生产规格从 DN15 到 DN300
2. DN200 到 DN300 应客户要求生产
3. 具有优良的密封性
4. 较小的压力损失
5. 具有良好的液压性能
6. 结构简单，安装便捷



零件材质表

序号 零件名称 材料 数量
PVC-C PVC-U PVDF PPH FRPP
1 网罩 PVC-C PVC-U PVDF PPH FRPP 1
2 活塞 PVC-C PVC-U PVDF PPH FRPP 1
3 密封橡胶 FPM EPDM FPM EPDM 1
4 阀体 PVC-C PVC-U PVDF PPH FRPP 1
5 密封橡胶 FPM EPDM FPM EPDM 1
6 隔板 PVC-C PVC-U PVDF PPH FRPP 1
7 压紧螺母 PVC-C PVC-U PVDF PPH FRPP 1
外形尺寸表



规格 d(mm) D(mm) L(mm) b(mm) n-Φ(mm)
2"(50) 215 121 160 16 4-Φ17x20
2½"(65) 235 140 170 16 4-Φ15x19
4"(100) 315 191 220 23 8-Φ18x20

规格 d(mm) D(mm) L(mm) b(mm) n-Φ(mm)
5"(125) 330 216 250 28 8-Φ18
6"(150) 330 241 282 30 8-Φ21
8"(200) 380 299 335 32 8-Φ23
