应用温度范围表

材料

介质温度℃

材料

介质温度℃

氯化聚氯乙烯(PVC-C)

-20℃~+95℃

聚氯乙烯(PVC-U)

-5℃~+45℃

增强聚丙烯(FRPP)

-20℃~+120℃

均聚聚丙烯(PPH)

-20℃~+110℃

聚偏二氟乙烯(PVDF)

40℃~+150℃

安装注意事项

1. 泵经长途运输到达生产场地，安装前应开箱检验，泵机零部件是否完好无损，紧固件如有松动，应重新紧固，检查泵轴与电机轴的同心度，如有松动应予校正。

2. 泵体全部为 PVDF、FRPP 树脂注塑成形，输出管路上应有支撑架或吊架，不能全靠法兰承受压力，以防变形损坏；进口管路要尽量减少管路水损失，90°弯头不应超过两个。FP、FV 型离心泵应在吸入管前端装上底阀，以保证泵在启动前泵体内充满液体；吸入管口或底阀进口应装滤网，或在进口处装一个过滤器，以防止杂物吸入泵体，保证泵能正常运转。

3. 泵体连接点螺栓要均匀拧紧，进出管口连接严密，不能漏气，否则会影响抽真空，吸不出液体，或在造成流量、扬程不足等弊端。

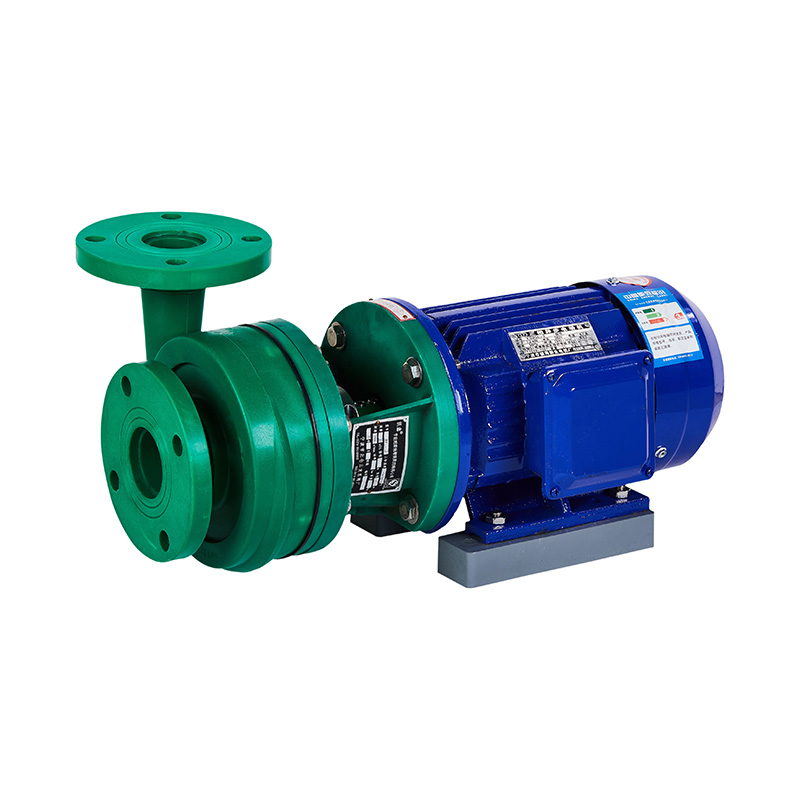

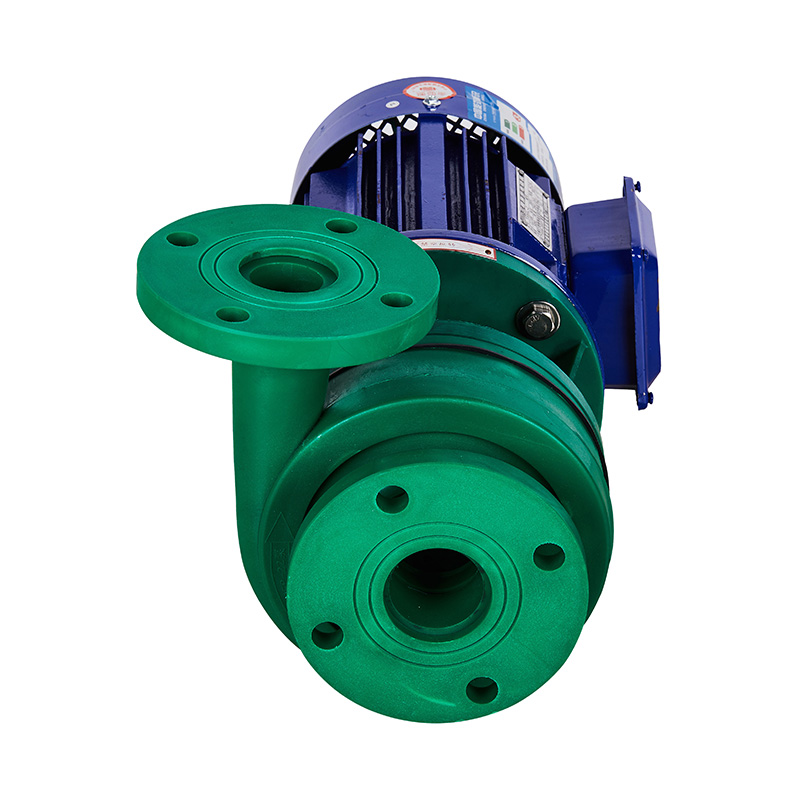

直联式离心泵

直联式离心泵装配明细图

零件材质表

件号	直联式离心泵	件号
1	进口法兰	FRPP.PVDF
2	密封圈	EPDM.FPM
3	出口法兰	FRPP.PVDF
4	密封胶片	EPDM.FPM
5	密封圈	EPDM.FPM
6	冷却水嘴	钢
7	双头螺柱	钢、不锈钢
8	支架	FRPP
9	铭牌	铝
10	机械密封动环	碳化硅
11	冷却盖	FRPP.PVDF
12	机械密封静环	碳化硅
13	泵盖	FRPP.PVDF
14	密封圈	EPDM.FPM
15	叶轮	FRPP/ 钢 PVDF 钢
16	离心泵泵体	FRPP.PVDF

Fpv 系列耐腐蚀离心泵直联式

安装尺寸单位：mm

型号 /尺寸			安装尺寸							进口法兰		出口法兰
			L	L1	L2	L3	H	H1	n-Φ2	D1	n-Φ	D2	4—Φ2
25F	p	(D)-8	400	190	145	110	210	100	4-12	25	缩节	25	缩节
	v
32F	p	(D)-11	400	190	145	110	210	100	4-12	32	缩节	25	缩节
	v
40F	p	(D)-18	500	260	145	140	270	130	4-12	110	8-18	100	4-18
	v
50F	p	(D)-20	515	255	145	140	280	120	4-12	125	8-18	110	4-18
	v
65F	p	(D)-25	650	390	140	190	300	120	4-12	145	8-18	125	4-18
	v
80F	p	(D)-30	725	415	140	216	300	130	4-14	160	8-18	145	4-18
	v
80F	p	(D)-32	725	415	140	216	300	130	4-14	160	8-18	145	4-18
	v
100F	p	(D)-20	860	510	215	250	370	170	4-14	180	8-18	160	8-18
	v
100F	p	(D)-32	860	510	215	250	370	170	4-14	180	8-18	160	8-18
	v
