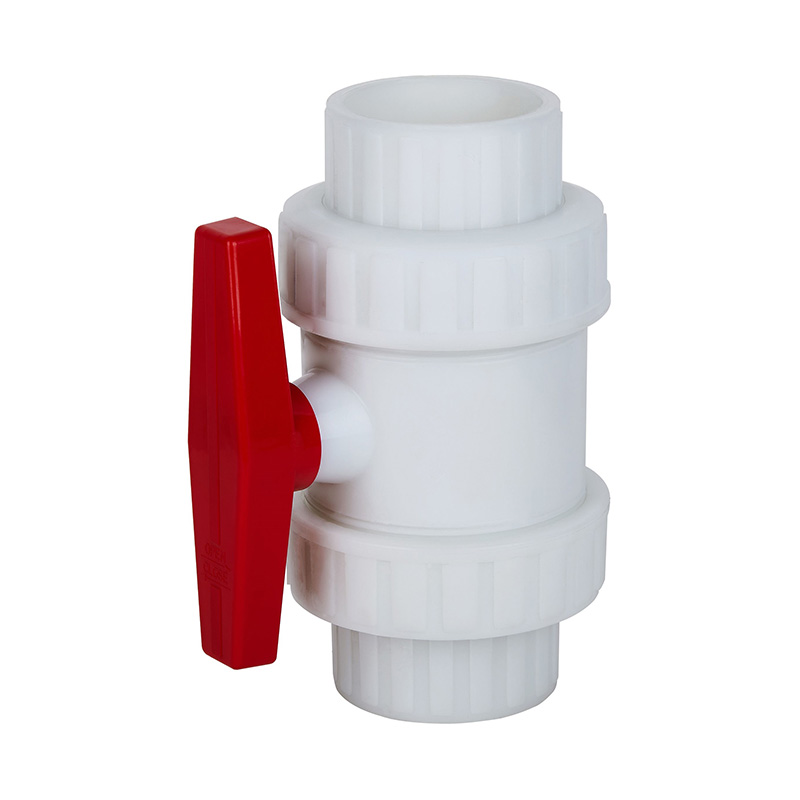

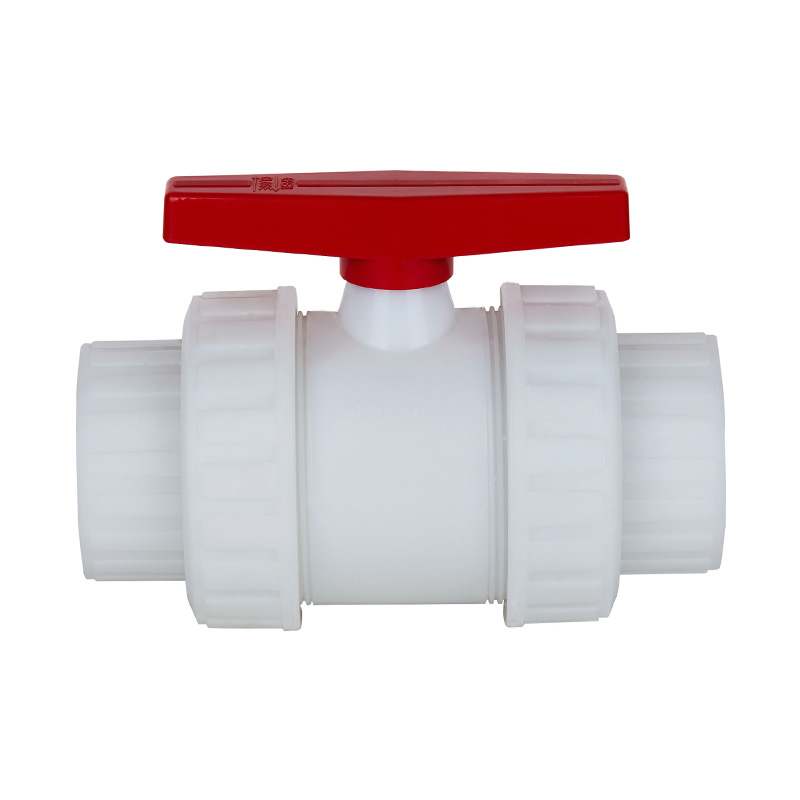

FRPP Q61F-10S 承插球阀 DN15-100国标

米黄色定制尺寸中温FRPP真双联承插球阀手动耐用塑料工业水阀
型号：Q61F-10S
颜色：灰黑色
应用：一般
材质：塑料
介质温度：介质温度
压力：低压
电源：手动
介质：酸
端口尺寸：DN15-100 1/2"-4" 20mm-110mm
结构：球
产品名称：承插联管球阀
机身材质：PPH
连接：联合
包装：标准纸箱
设计标准：ISO STD
密封材料：聚四氟乙烯密封
交货时间：7 天
较小起订量：1 件

产品结构特点

1. 双由任球阀 PTFE 垫座松紧可适度调整。
2. 双层 O 型圈提供双重防漏保护。
3. 外观精致、表面光滑、加工精细、全流量设计。

应用温度范围表



材料        介质温度℃ 材料 介质温度℃
氯化聚氯乙烯(PVC-C) -20℃~+95℃ 聚氯乙烯(PVC-U) -5℃~+45℃
增强聚丙烯(FRPP) -20℃~+120℃ 均聚聚丙烯(PPH) -20℃~+110℃
聚偏二氟乙烯(PVDF) 40℃~+150℃

零件材质表

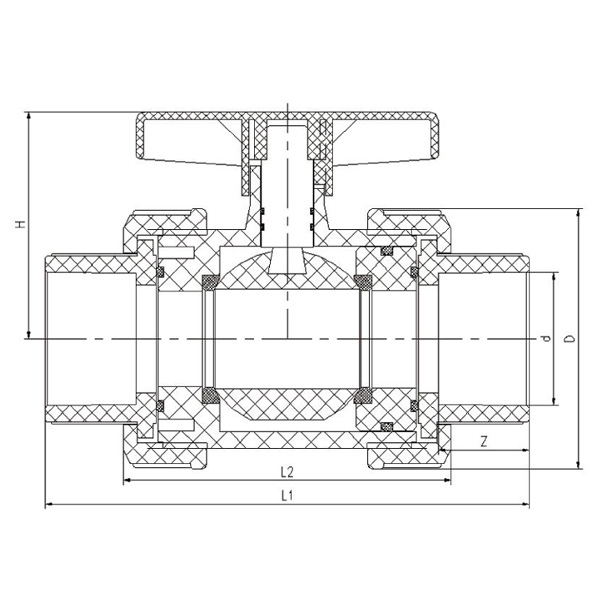

由任球阀装配明细图

件号 名称 材质
1 手柄 合金料
2 密封圈 EPDM,FPM
3 阀杆 FRPP,PVDF,PVC-U,PVC-C,PPH
4 球 FRPP,PVDF,PVC-U,PVC-C,PPH
5 密封圈 EPDM,FPM
6 承插、螺纹接头 FRPP,PVDF,PVC-U,PVC-C,PPH
7 压紧螺母 FRPP,PVDF,PVC-U,PVC-C,PPH
8 密封座 FRPP,PVDF,PVC-U,PVC-C,PPH
9 球密封 PTFE
10 阀体 FRPP,PVDF,PVC-U,PVC-C,PPH
11 密封圈 EPDM,FPM
12 密封圈 EPDM,FPM

外形尺寸表

规格DN D d L1 L2 Z H
15  48  20  105  80  17.5  42
20  60  25  127  92.5  23  52
25  72  32  144.5  107  26.5  61.5
32  82.5  40  171.5  114  36  80
40  100.5  50  183.5  128.5  34.5  87.5
50  112  63  201.5  146.5  38  95
65  133  75  232.5  159.5  44.5  113.5
80  154  90  284  190  53  130
100  172  110  340  230  65.5  153.5
