应用温度范围表

材料

介质温度℃

材料

介质温度℃

氯化聚氯乙烯(PVC-C)

-20℃~+95℃

聚氯乙烯(PVC-U)

-5℃~+45℃

增强聚丙烯(FRPP)

-20℃~+120℃

均聚聚丙烯(PPH)

-20℃~+110℃

聚偏二氟乙烯(PVDF)

40℃~+150℃

安装注意事项

1. 泵经长途运输到达生产场地，安装前应开箱检验，泵机零部件是否完好无损，紧固件如有松动，应重新紧固，检查泵轴与电机轴的同心度，如有松动应予校正。

2. 泵体全部为 PVDF、FRPP 树脂注塑成形，输出管路上应有支撑架或吊架，不能全靠法兰承受压力，以防变形损坏；进口管路要尽量减少管路水损失，90°弯头不应超过两个。FP、FV 型离心泵应在吸入管前端装上底阀，以保证泵在启动前泵体内充满液体；吸入管口或底阀进口应装滤网，或在进口处装一个过滤器，以防止杂物吸入泵体，保证泵能正常运转。

3. 泵体连接点螺栓要均匀拧紧，进出管口连接严密，不能漏气，否则会影响抽真空，吸不出液体，或在造成流量、扬程不足等弊端。

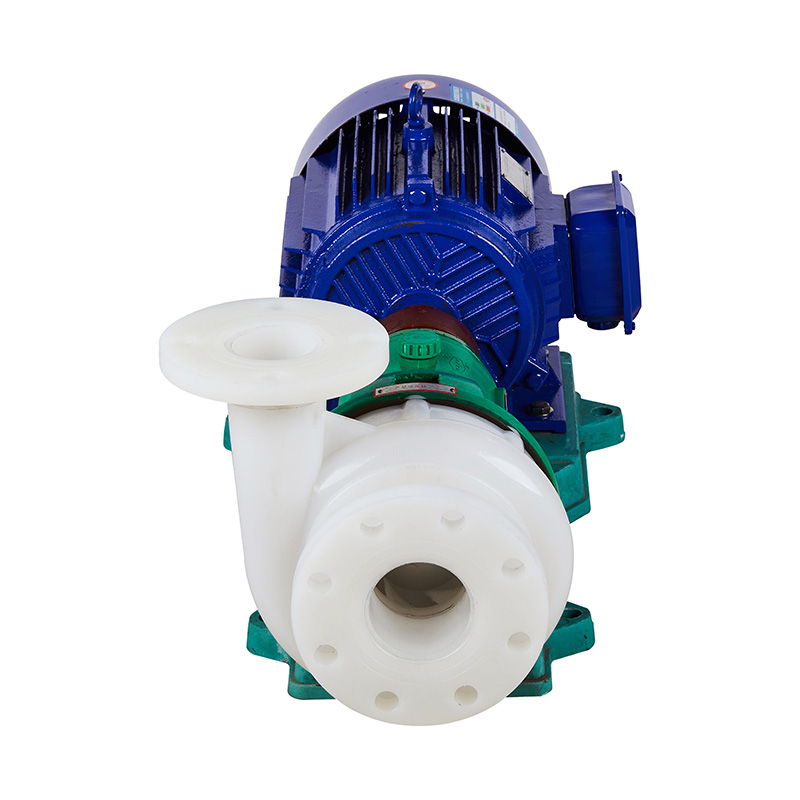

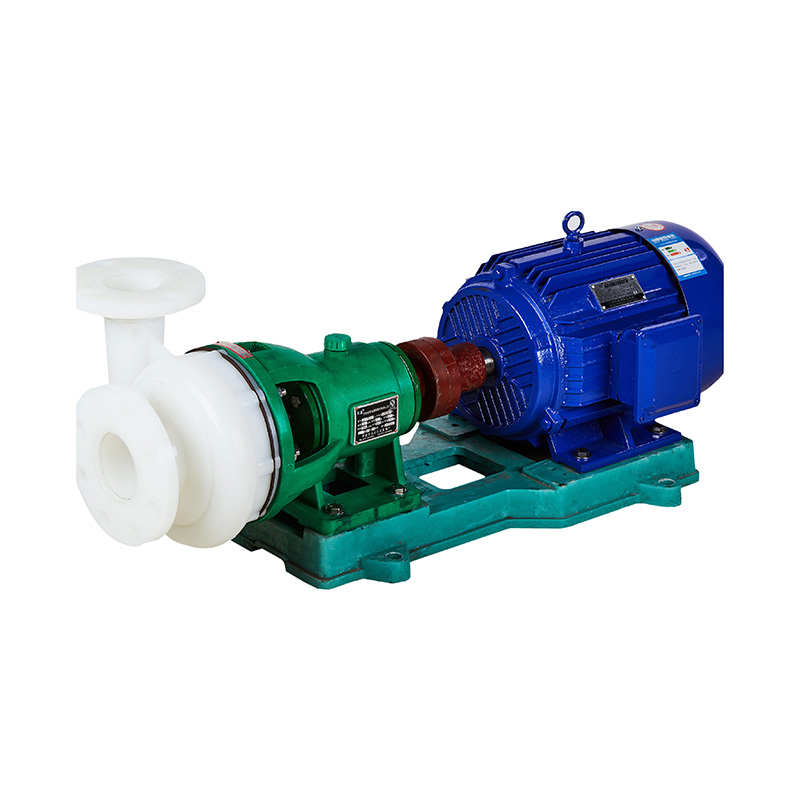

轴联式离心泵

轴联式离心泵装配明细图

零件材质表

件号	名称	材质
1	密封圈	EPDM，FPM
2	出口法兰	FRPP,PVDF
3	密封圈	EPDM,FPM
4	密封圈g	EPDM,FPM
5	冷却水嘴	钢
6	双头螺柱	钢、不绣钢
7	油孔塞	FRPP
8	连接轴	钢
9	连轴器	铸铁
10	铭牌	铝
11	支架	FRPP/铸铁PVDF/铸铁
12	机械密封动环	碳化硅
13	冷却盖	FRPP
14	机械密封静环	碳化硅
15	泵盖	FRPP,PVDF
16	密封胶片	EPDM，FPM
17	叶轮	FRPP/ 钢PVDF 钢
18	泵体	FRPP,PVDF
19	进口法兰	FRPP,PVDF

Fpv 系列耐腐蚀离心泵轴联式

安装尺寸单位：mm

型号/尺寸			安装尺寸								进口法兰		出口法兰
			L	L1	L2	B1	B2	H	H1	4-Φ	D1	n-Φ2	D2	n-Φ1
40F	p	(D)-25	830	185	415	245	340	310	170	4-16	110	4-18	100	4-18
	v
50F	p	(D)-28	840	300	430	250	340	322	170	4-16	125	4-18	110	4-18
	v
65F	p	(D)-26	850	295	430	250	340	345	182	4-16	145	4-18	125	4-18
	v
80F	p	(D)-30	960	330	430	250	340	380	185	4-16	160	8-18	145	4-18
	v
80F	p	(D)-32	960	330	430	250	340	380	185	4-16	160	8-18	145	4-18
	v
100F	p	(D)-20	1140	275	635	285	405	450	250	4-18	180	8-18	160	8-18
	v
100F	p	(D)-32	1200	275	635	285	405	450	250	4-18	180	8-18	160	8-18
	v
