【科普贴】蝶阀工作原理与结构原理


发布时间:2019-04-26 11:11:36 星期五

蝶阀(Butterfly Valve)启闭件是蝶板,由阀杆带动,在阀体内绕其自身的轴线旋转90°,从而达到启闭或调节的目的。在管路中主要用来做切断介质,结构简单,操作灵活,开关迅速,尺寸小,结构短,阻力小,重量轻等特点。

1、启闭方便迅速、省力、流体阻力小,可以经常操作。

2、结构简单,外形尺寸小,结构长度短,体积小,重量轻,适用于大口径的阀门。

3、可以运送泥浆,在管道口积存液体最少。

4、低压下,可以实现良好的密封。

5、调节性能好。

6、全开时阀座通道有效流通面积较大,流体阻力较小。

7、启闭力矩较小,由于转轴两侧蝶板受介质作用基本相等,而产生转矩的方向相反,因而启闭较省力。

8、密封面材料一般采用橡胶、塑料、故低压密封性能好。

9、安装方便。

10、操作灵活省力,可选择手动、电动、气动、液压方式。

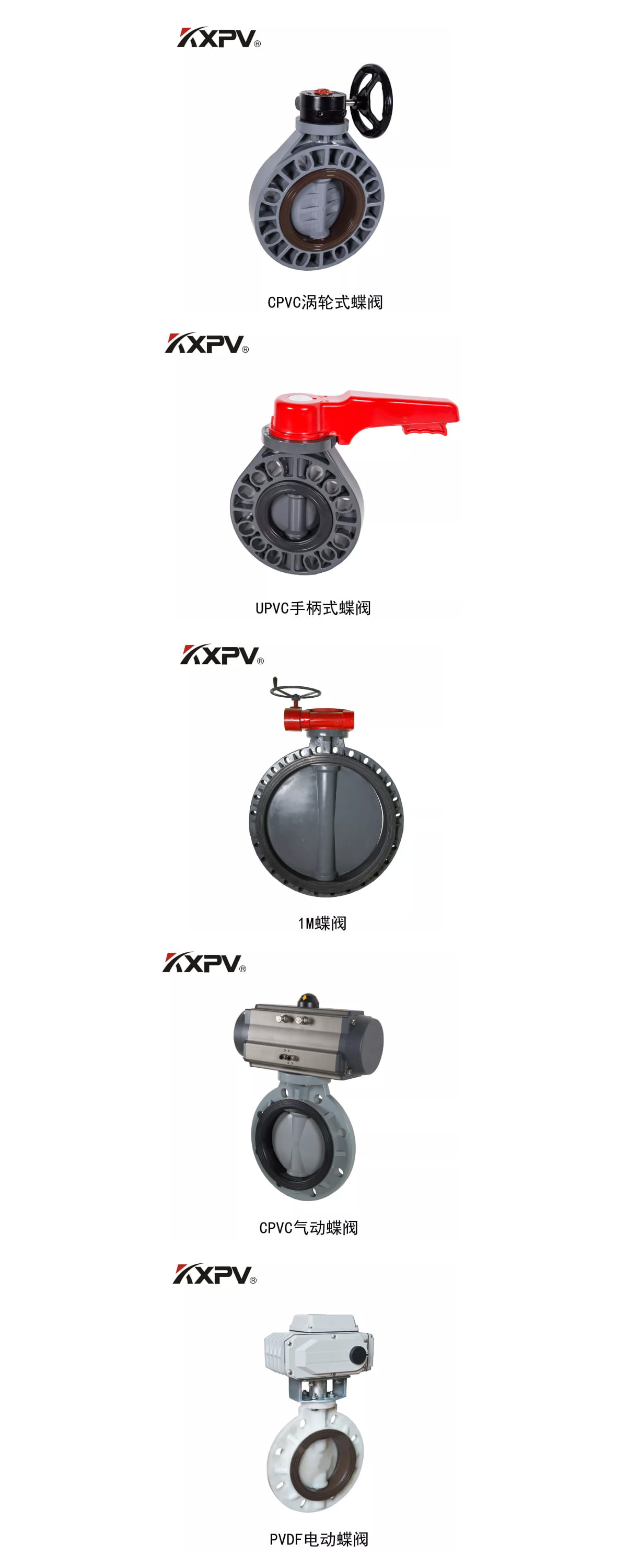

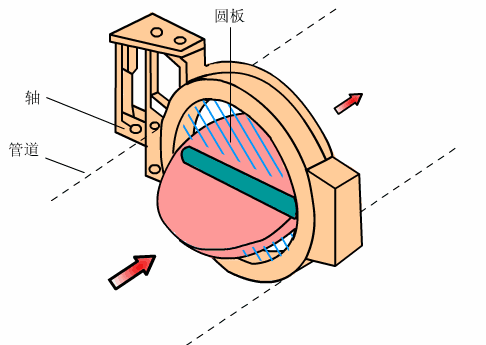

蝶阀结构原理

蝶阀全开到全关通常是小于90° ,蝶阀和蝶杆本身没有自锁能力,为了蝶板的定位,要在阀杆上加装蜗轮减速器。采用蜗轮减速器,不仅可以使蝶板具有自锁能力,使蝶板停止在任意位置上,还能改善阀门的操作性能。工业专用蝶阀的特点:能耐高温,适用压力范围也较高,阀门公称通径大,阀体采用碳钢制造,阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造,主要用于高温介质的烟风道和煤气管道。

1、蝶阀具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90°往复回转,驱动力矩小等特点,用于截断、接通、调节管路中的介质,具有良好的流体控制特性和关闭密封性能。

2、蝶阀可以运送泥浆,在管道口积存液体最少。低压下,可以实现良好的密封。调节性能好。

3、蝶板的流线型设计,使流体阻力损失小,可谓是一种节能型产品。

4、阀杆为通杆结构,经过调质处理,有良好的综合力学性能和抗腐蚀性,抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行,阀杆的填料不易破坏,密封可靠。与蝶板锥销固定,外伸端为防冲出型设计,以免在阀杆与蝶板连接处意外断裂时阀杆崩出。

5、 连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。
