| 材料 |
介质温度℃ |
材料 |
介质温度℃ |
|
| 氯化聚氯乙烯(PVC-C) |
-20℃~+95℃ |
聚氯乙烯(PVC-U) |
-5℃~+45℃ |
| 增强聚丙烯(FRPP) |
-20℃~+120℃ |
均聚聚丙烯(PPH) |
-20℃~+110℃ |
| 聚偏二氟乙烯(PVDF) |
40℃~+150℃ |
|
|
1.耐热性佳并有高介电强度
PVDF分子结构规整性较大，分子中氟原子和氯原子大小相似，高分子链的排列紧密，并存在着较强的氢键效应，因此聚合物的拉伸强度，压缩强度及冲击韧性等都比较大。此外PVDF的熔点在170℃左右，加工性能良好，方便成型；
2.耐磨，高机械强度及韧度
在氟塑料中具有韧性，低摩擦系数、耐老化性有很强的耐磨性和抗冲击性能，而且在严酷与恶劣的环境中有很高的抗褪色性与抗紫外线性能；
3.耐候，抗紫外线及核射线
高纯净度，有良好的化学稳定性，耐腐蚀性、耐高温性、高阻隔性、耐氧化性、耐候性、耐射线辐射性能外，还具有压电性、介电性、热电性等特殊性能；
4.应用范围广泛
PVDF管道系统广泛应用于石油化工、电子电气、氟碳涂料、核工电力项目、半导体工业上和石化工业上的高纯化学品的贮存和输送。

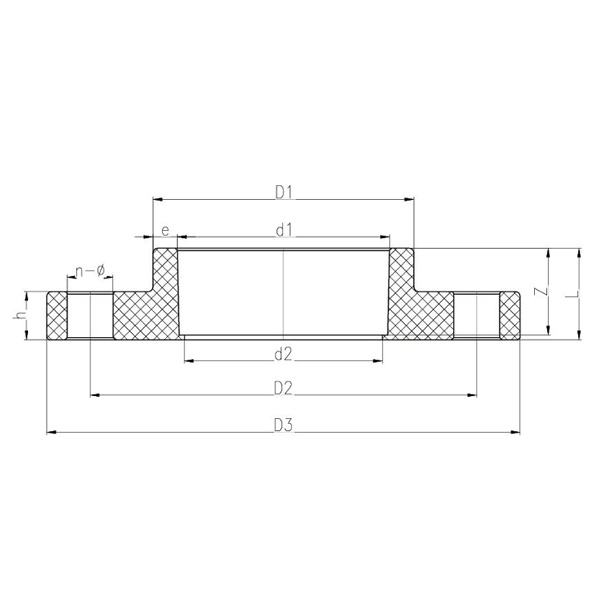

| 公称直径DN |
D1 |
D2 |
D3 |
d1 |
d2 |
L |
h |
Z |
e |
n-Φ |
| 15 |
30.5 |
65 |
95 |
20 |
15 |
24 |
14 |
18.5 |
5 |
4-Φ14 |
| 20 |
36.5 |
75 |
105 |
25 |
20 |
25 |
16 |
20 |
5.7 |
4-Φ14 |
| 25 |
46.5 |
85 |
115 |
32 |
26 |
26 |
16 |
20.5 |
7.2 |
4-Φ14 |
| 32 |
53.5 |
100 |
135 |
40 |
32 |
27 |
18 |
22 |
6.7 |
4-Φ18 |
| 40 |
65 |
110 |
145 |
50 |
41 |
30 |
18 |
25 |
7.5 |
4-Φ18 |
| 50 |
82 |
125 |
160 |
63 |
51 |
33 |
20 |
27.5 |
9.5 |
4-Φ18 |
| 65 |
93.5 |
145 |
185 |
75 |
61 |
37.5 |
20 |
31 |
9.2 |
4-Φ18 |
| 80 |
114.7 |
160 |
196 |
90 |
74.5 |
41.5 |
21 |
36 |
12.5 |
8-Φ18 |
| 100 |
134.5 |
180 |
215 |
110 |
95 |
52.5 |
23 |
47.5 |
12.5 |
8-Φ18 |
