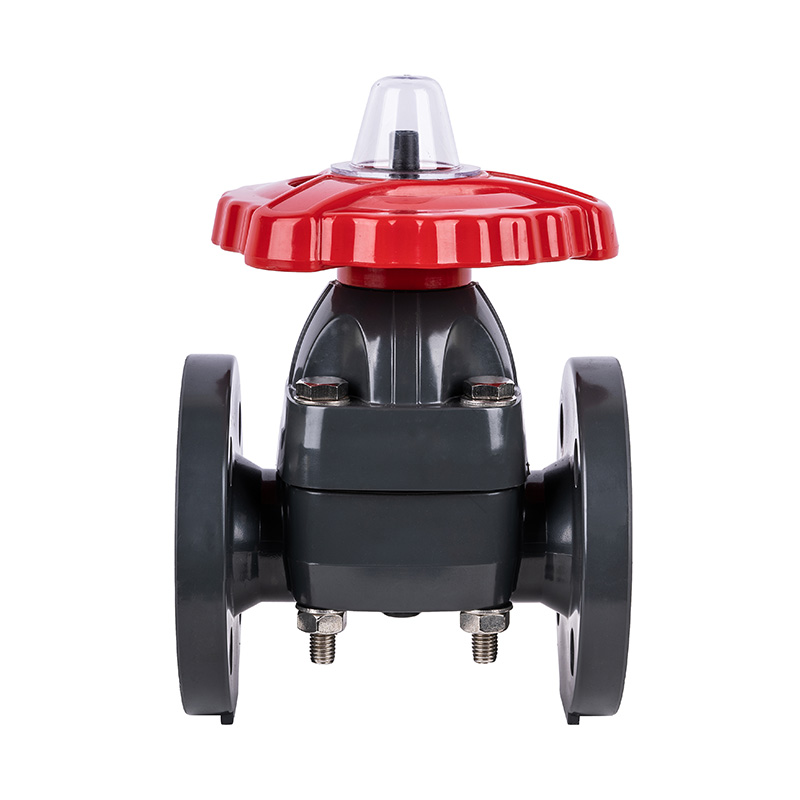

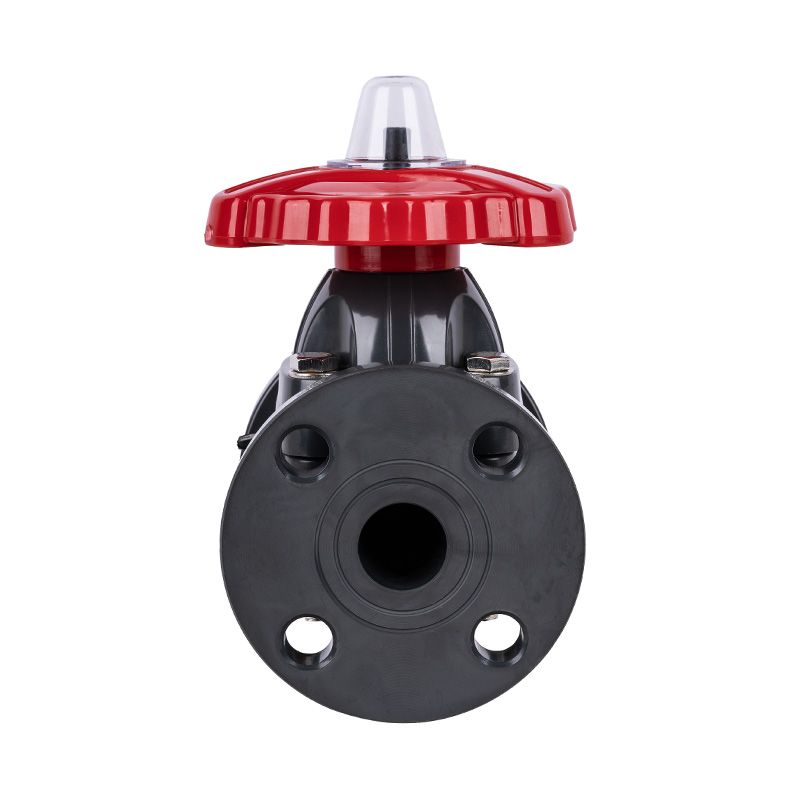

PVC-U G41F-10U 法兰式隔膜阀 DN15-300国标

热销厂家直销 DN15-DN300 高温较新设计用于化工厂的新型 PVC-U 法兰塑料隔膜阀
应用：一般
介质温度：高温、中温
电源：手动
介质：酸
端口尺寸：DN15-DN300
结构：隔膜
产品名称：PVC-U隔膜阀
连接：法兰端
证书：ISO9001
介质：酸
工作压力：0-10bar
阀门类型：1通
密封：EPDM+F46
交货时间：7 天
较小起订量：1 件

产品结构特点
1. 密封件膜片采用 F46 或 PFA 制造，耐折次数≥ 120000 次，耐腐蚀性能与 F4 相当。
2. 采用螺杆升降结构，启闭力矩小，平稳性好。



应用温度范围表



材料        介质温度℃ 材料 介质温度℃
氯化聚氯乙烯(PVC-C) -20℃~+95℃ 聚氯乙烯(PVC-U) -5℃~+45℃
增强聚丙烯(FRPP) -20℃~+120℃ 均聚聚丙烯(PPH) -20℃~+110℃
聚偏二氟乙烯(PVDF) 40℃~+150℃







隔膜阀装配明细表
件号 名称 材质
1 限位罩 AS
2 螺柱 钢、不锈钢
3 压紧螺母 FRPP
4 垫圈 FRPP
5 手轮 合金料
6 上压板 钢、不锈钢
7 双头螺柱及螺母 钢、不锈钢
8 阀盖 FRPP,PVDF,PVCC,PVC-U,PPH
9 阀杆螺母 钢、铜 Ht300 Steel
10 阀杆 钢、不锈钢
11 阀板 铸铁、FRPP,PVDF,PVC-U,PVC-C,PPH、
Steel,StainlessSteel、C.1.FRP
12 垫膜 EPDM,FPM
13 膜片 F46.PFA.PTFE
14 阀体 FRPP,PVDF,PVCC,PVC-U,PPH
15 下压板 钢、不锈钢



工作压力和工作温度表

口径/MPa/℃

FRPP

PVDF

PVC-U

PVC-C

14-40

41-60

61-100

40-60

61-90

91-140

20-40

41-60

61-80

0-40

41-60

61-90

15(1/2")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

20(3/4")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

25(1")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

32(11/4")

0.7

0.7

0.6

1

0.9

0.7

0.7

0.7

0.6

0.7

0.7

0.6

40(11/2")

0.7

0.7

0.6

0.8

0.7

0.5

0.7

0.7

0.6

0.7

0.7

0.5

50(2")

0.7

0.7

0.6

0.8

0.6

0.5

0.7

0.7

0.6

0.7

0.7

0.5

65(21/2")

0.7

0.7

0.6

0.8

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

80(3")

0.7

0.7

0.6

0.7

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

100(4")

0.7

0.7

0.6

0.6

0.5

0.4

0.7

0.7

0.6

0.7

0.6

0.5

125(5")

0.5

0.5

0.4

0.5

0.4

0.3

0.5

0.5

0.4

0.5

0.5

0.4

150(6")

0.5

0.5

0.4

0.5

0.3

0.2

0.5

0.5

0.4

0.5

0.4

0.3

200(8")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.25

250 (10")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.2
外形尺寸表

  公称直径
  DN(mm)		 D   d L b n-Φ
GB JIS ANSI GB JIS ANSI GB JIS ANSI GB JIS ANSI GB JIS ANSI
15(1/2") 95  95  95  65  70  60.3  125  125  125  14  18  14  4-Φ14 4-Φ15 4-Φ16
20(3/4") 100  100  100  75  75  69.9  135  120  135  18  18  18  4-Φ14 4-Φ15 4-Φ16
25(1") 115  125  115  85  90  79.4  145  130  130  18  18  18  4-Φ14 4-Φ19 4-Φ16
32(11/4") 135  135  135  100  100  88.9  160  160  160  18  20  18  4-Φ18 4-Φ19 4-Φ16
40(11/2") 145  140  145  110  105  98.4  180  180  180  20  20  20  4-Φ18 4-Φ19 4-Φ16
50(2") 160  155  160  125  120  120.7  210  210  210  22  22  22  4-Φ18 4-Φ19 4-Φ18
65(21/2") 180  175  180  145  140  139.7  250  250  250  24  22  24  4-Φ18 4-Φ19 4-Φ18
80(3") 195  185  195  160  150  152.4  300  280  300  24  22  24  8-Φ19.5 8-Φ19 4-Φ18
100(4") 229  210  229  180  175  190.5  350  340  350  28  24  28  8-Φ19X21 8-Φ19 8-Φ18
125(5") 245  210  210  215.9  400  30  8-Φ18 8-Φ23 8-Φ22
150(6") 280  240  240  241.3  455  30  8-Φ23X27 8-Φ23X27 8-Φ23X27
200(8") 335  295  290  298.5  570  40  8-Φ22.5 12-Φ23 8-Φ22
250(10") 390  350  355  362  680  38  12-Φ23 12-Φ25 12-Φ26
300(12") 445  400  400  680  38  12-Φ23 16-Φ25
