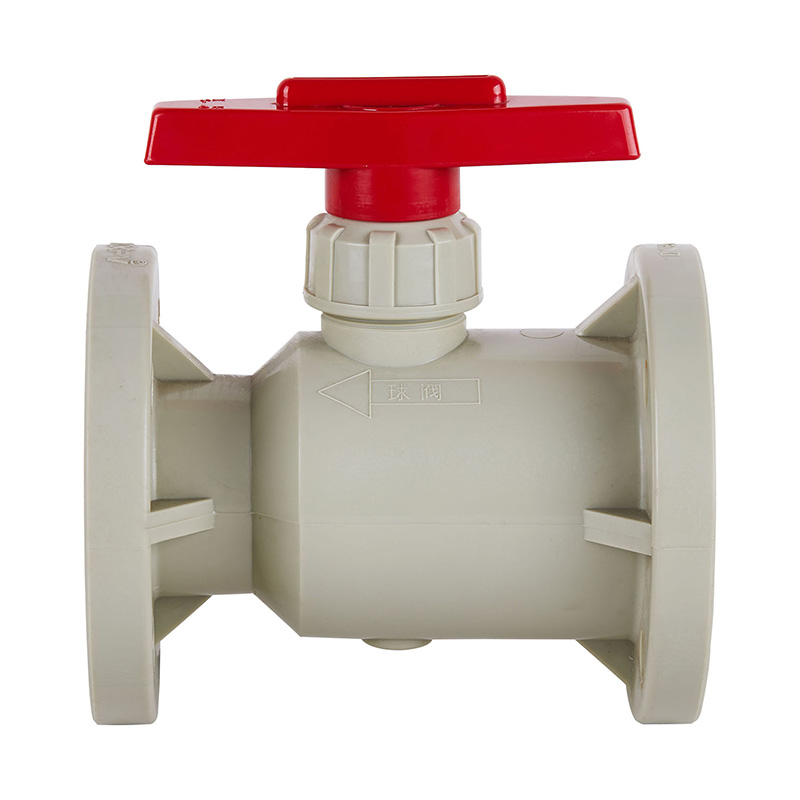

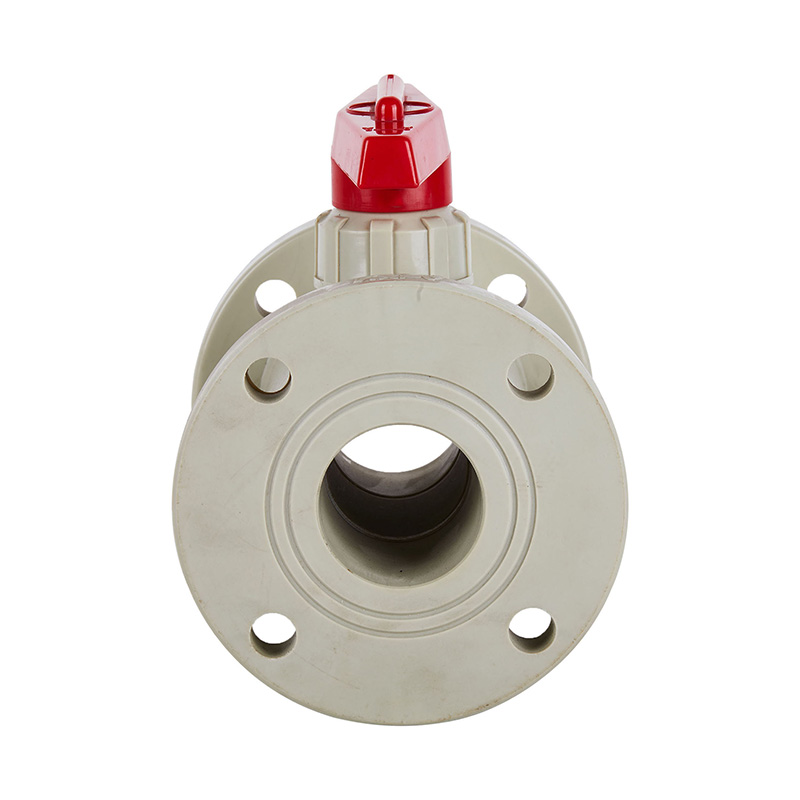

厂家供应高压耐压PPH体形球阀定制迷你4寸10kg DN15-DN300塑料工业法兰球阀
型号：Q41F-10S
材质：塑料
连接形式：法兰
驾驶模式：手动
公称压力：10kg
通道：直通式
结构：固定球阀
功能：旁通阀
温度：高温
应用：工业用途，水工业用途
规格：DN50-DN300
默认值：ANSI
产地：浙江.宁波
HS编码：8481804090
较小起订量：2 件
| 产品结构特点 |
1. 工程塑料系列球阀采用 FRPP、PVDF、PVC-C、PVC-U、PPH 等耐腐蚀热塑性塑料一次注塑成形，有较强抗腐能力。
2. 密封可靠、启闭力矩小。
3. 流体阻力小、启闭迅速。
4. 结构简单、外形美观。
| 应用温度范围表 |
| 材料 | 介质温度℃ | 材料 | 介质温度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增强聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
一体型球阀装配明细图
| 零件材质表 |
| 件号 | 名称 | 材质 |
| 1 | 手柄 | 合金料 |
| 2 | 压紧螺母 | FRPP、PVDF、PVC-U、PVC-C、PPH |
| 3 | 内塞 | FRPP、PVDF、PVC-U、PVC-C、PPH |
| 4 | 阀杆 | FRPP、PVDF、PVC-U、PVC-C、PPH |
| 5 | 阀杆密封 | PTFE |
| 6 | 球密封 | PTFE |
| 7 | 密封座 | FRPP、PVDF、PVC-U、PVC-C、PPH |
| 8 | 球 | FRPP、PVDF、PVC-U、PVC-C、PPH |
| 9 | 阀体 | FRPP、PVDF、PVC-U、PVC-C、PPH |
| 外形尺寸表 |
| 公称直径 DN(mm) |
D | d | L | b | n-φ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| GB | JIS | ANSI | GB | JIS | ANSI | GB | JIS | ANSI | ||||||||||||||||||||||||||||||||||||||||||||||||
| 15(1/2") | 95 | 95 | 65 | 70 | 120 | 15 | 4-15 | 4-φ15 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 20(3/4") | 105 | 100 | 100 | 75 | 75 | 69.9 | 120 | 16 | 4-φ15 | 4-φ15 | 4-16 | |||||||||||||||||||||||||||||||||||||||||||||
| 25(1") | 120 | 125 | 110 | 85 | 90 | 79.4 | 130 | 16 | 4-φ15 | 4-φ19 | 4-φ16 | |||||||||||||||||||||||||||||||||||||||||||||
| 32(11/4") | 135 | 135 | 115 | 100 | 100 | 88.9 | 145 | 18 | 4-Φ18 | 4-Φ19 | 4-16 | |||||||||||||||||||||||||||||||||||||||||||||
| 40(11/2") | 145 | 140 | 125 | 110 | 105 | 98.4 | 168 | 20 | 4-p18 | 4φ19 | 4-φ16 | |||||||||||||||||||||||||||||||||||||||||||||
| 50(2") | 160 | 155 | 150 | 125 | 120 | 120.7 | 180 | 20 | 4-φ19 | 4-φ19 | 4-18 | |||||||||||||||||||||||||||||||||||||||||||||
| 65(21/2") | 180 | 175 | 180 | 145 | 140 | 139.7 | 225 | 22 | 4-19 | 4-Φ19 | 4-φ18 | |||||||||||||||||||||||||||||||||||||||||||||
| 80(3") | 195 | 185 | 190 | 160 | 150 | 152.4 | 255 | 25 | 8-φ18.5 | 8-19 | 4-φ18 | |||||||||||||||||||||||||||||||||||||||||||||
| 100(4") | 229 | 210 | 229 | 180 | 175 | 190.5 | 280 | 25 | 8-Φ18.5X20 | 8-Φ19 | 8-Φ18.5X20 | |||||||||||||||||||||||||||||||||||||||||||||
| 125(5") | 254 | 250 | 254 | 210 | 210 | 215.9 | 350 | 30 | 8-Φ18.5X20 | 8-Φ23 | 8-φ22 | |||||||||||||||||||||||||||||||||||||||||||||
| 150(6") | 280 | 280 | 280 | 240 | 240 | 241.3 | 400 | 30 | 8-Φ24X27 | 8-Φ24X27 | 8-Φ24X27 | |||||||||||||||||||||||||||||||||||||||||||||
| 200(8") | 335 | 330 | 335 | 295 | 290 | 298.5 | 400 | 35 | 8-Φ23 | 12-Φ23 | 8-Φ22 | |||||||||||||||||||||||||||||||||||||||||||||
| 250(10") | 400 | 400 | 400 | 350 | 355 | 362 | 450 | 38 | 12-φ23X26 | 12-φ25 | 12-φ26 | |||||||||||||||||||||||||||||||||||||||||||||
| 300(12") | 440 | 440 | 400 | 400 | 450 | 38 | 12-Φ23 | 16-Φ25 | ||||||||||||||||||||||||||||||||||||||||||||||||
