| 材料 |
介质温度℃ |
材料 |
介质温度℃ |
|
| 氯化聚氯乙烯(PVC-C) |
-20℃~+95℃ |
聚氯乙烯(PVC-U) |
-5℃~+45℃ |
| 增强聚丙烯(FRPP) |
-20℃~+120℃ |
均聚聚丙烯(PPH) |
-20℃~+110℃ |
| 聚偏二氟乙烯(PVDF) |
40℃~+150℃ |
|
|
1.耐热性佳并有高介电强度
PVDF分子结构规整性较大，分子中氟原子和氯原子大小相似，高分子链的排列紧密，并存在着较强的氢键效应，因此聚合物的拉伸强度，压缩强度及冲击韧性等都比较大。此外PVDF的熔点在170℃左右，加工性能良好，方便成型；
2.耐磨，高机械强度及韧度
在氟塑料中具有韧性，低摩擦系数、耐老化性有很强的耐磨性和抗冲击性能，而且在严酷与恶劣的环境中有很高的抗褪色性与抗紫外线性能；
3.耐候，抗紫外线及核射线
高纯净度，有良好的化学稳定性，耐腐蚀性、耐高温性、高阻隔性、耐氧化性、耐候性、耐射线辐射性能外，还具有压电性、介电性、热电性等特殊性能；
4.应用范围广泛
PVDF管道系统广泛应用于石油化工、电子电气、氟碳涂料、核工电力项目、半导体工业上和石化工业上的高纯化学品的贮存和输送。

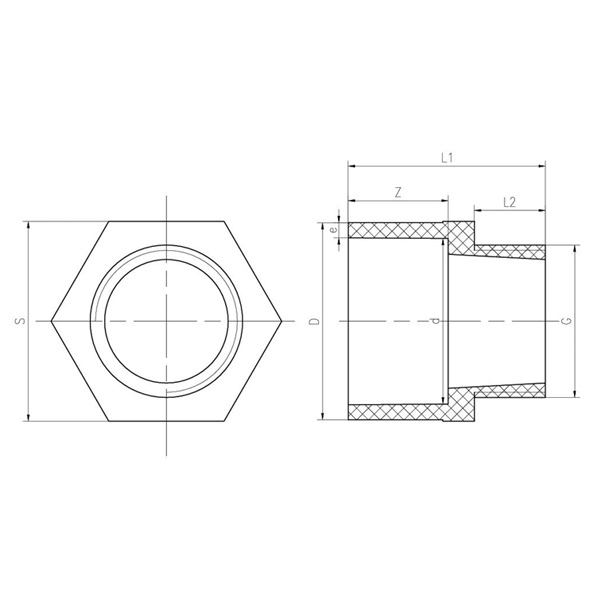

| 公称直径DN |
D |
d |
G |
L1 |
L2 |
Z |
S |
e |
| 15 |
30 |
20 |
R1/2 |
44 |
18 |
16.5 |
31 |
5 |
| 20 |
33 |
25 |
R3/4 |
44.5 |
17.5 |
20 |
33.5 |
4 |
|
| 25 |
39.5 |
32 |
R1 |
52 |
23 |
21.5 |
40.5 |
3.6 |
| 32 |
49 |
40 |
R1-1/4 |
58 |
23 |
26 |
50 |
4.5 |
| 40 |
60 |
50 |
R1-1/2 |
66 |
27 |
30 |
63.5 |
5 |
|
| 50 |
73.5 |
63 |
R2 |
73.5 |
27 |
37 |
75 |
5.2 |
