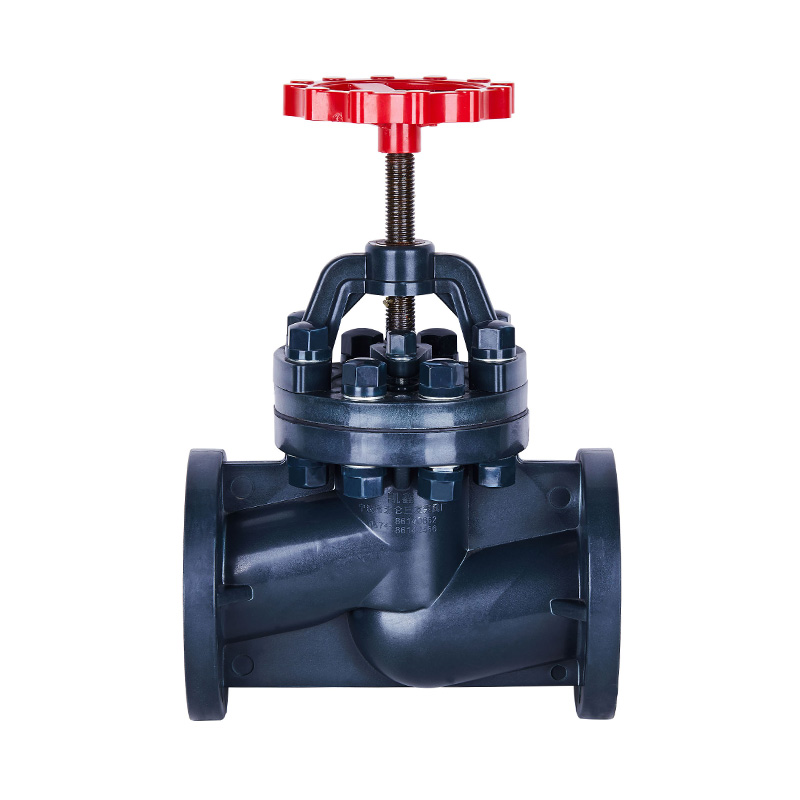

超级耐用的 FRPP 法兰端截止阀定制尺寸化学品 DN15-DN150 塑料 FRPP 旋塞盘阀，用于水和废水处理
产地：浙江.宁波
品牌名称：KXPV
型号：J41F-10S
应用：一般
材质：塑料
介质温度：高温、中温
压力：低压
电源：手动
介质：酸
端口尺寸：DN15-DN150
结构：关断
机身材质：FRPP
连接：法兰端
工作压力：0-10bar
阀门类型：1通
适用介质：酸碱
保修期：12 个月
温度：-20 ~110℃
交货时间：7 天
较小起订量：1 件
| 产品结构特点 |
1. 塑料阀体具有优良的耐腐蚀性、耐磨损性。
2. 设计紧凑、价廉物美。
3. 提供流量调整用的阀门。
| 应用温度范围表 |
| 材料 | 介质温度℃ | 材料 | 介质温度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增强聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 零件材质表 |
|
件号 |
名称 |
材质 |
|
1 |
手轮 |
合金料 |
|
2 |
密封螺母 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
|
3 |
阀杆密封 |
PTFE |
|
4 |
螺母盖 |
FRPP |
|
5 |
六角螺母 |
钢,不锈钢 |
|
6 |
垫片 |
钢,不锈钢 |
|
7 |
阀盖 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
|
8 |
双头螺柱 |
钢,不锈钢 |
|
9 |
阀杆 |
钢 + 塑 |
|
10 |
封盖 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
|
11 |
阀体 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
|
12 |
橡胶垫片 |
EPDM,FPM |
|
13 |
六角螺母 |
钢,不锈钢 |
|
14 |
螺母盖 |
FRPP |
法兰式截止阀装配明细图
| 外形尺寸表 |
|
公称直径DN (mm) |
D1 |
D2 |
H |
L |
T |
n-Φ |
||||
|
GB |
JIS |
ANSI |
GB |
JIS |
ANSI |
|||||
|
15(1/2") |
105 |
65 |
70 |
2.38 |
220 |
154 |
18 |
4-Φ14 |
4-Φ15 |
4-Φ16 |
|
20 (3/4") |
105 |
75 |
75 |
2.76 |
220 |
154 |
18 |
4-Φ14 |
4-Φ15 |
4-Φ16 |
|
25 (1") |
115 |
85 |
90 |
3.13 |
220 |
160 |
20 |
4-Φ14 |
4-Φ19 |
4-Φ16 |
|
32 (11/4") |
135 |
100 |
100 |
3.45 |
250 |
185 |
20 |
4-Φ18 |
4-Φ19 |
4-Φ16 |
|
40 (11/2") |
150 |
110 |
105 |
3.88 |
275 |
200 |
20 |
4-Φ18 |
4-Φ19 |
4-Φ16 |
|
50 (2") |
165 |
125 |
120 |
4.74 |
350 |
230 |
20 |
4-Φ18 |
4-Φ19 |
4-Φ19 |
|
65 (21/2") |
185 |
145 |
140 |
5.49 |
390 |
295 |
24 |
4-Φ18 |
4-Φ19 |
4-Φ19 |
|
80 (3") |
200 |
160 |
150 |
6 |
400 |
310 |
25 |
8-Φ18 |
8-Φ19 |
4-Φ19 |
|
100 (4") |
220 |
180 |
175 |
7.5 |
410 |
350 |
26 |
8-Φ18 |
8-Φ19 |
8-Φ19 |
|
125 (5") |
250 |
210 |
210 |
8.5 |
430 |
400 |
30 |
8-Φ18 |
8-Φ23 |
8-Φ22 |
|
150 (6") |
285 |
240 |
240 |
9.51 |
480 |
480 |
33 |
8-Φ23 |
8-Φ23 |
8-Φ22 |
