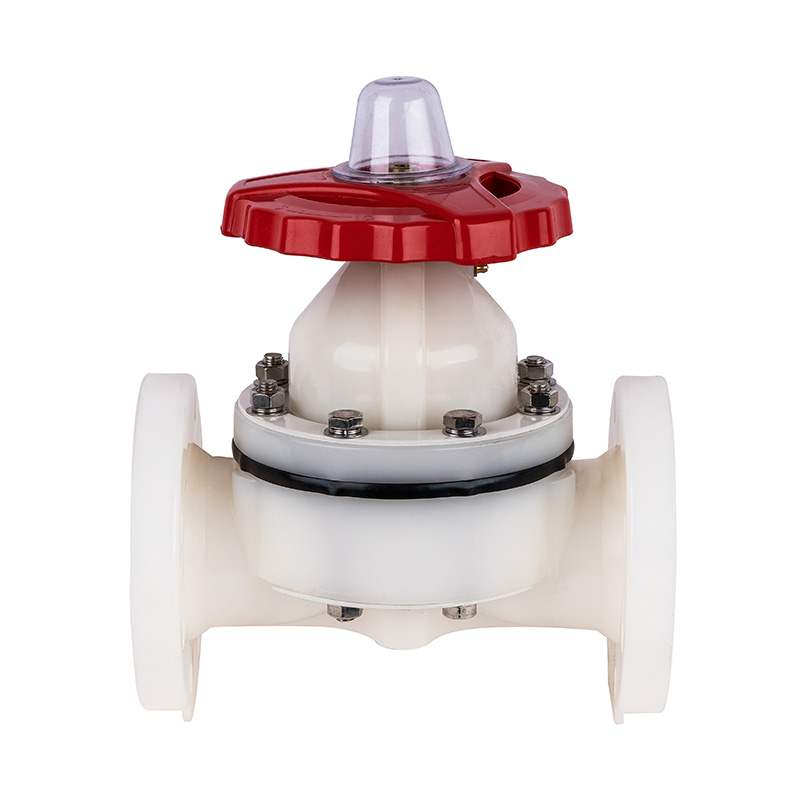

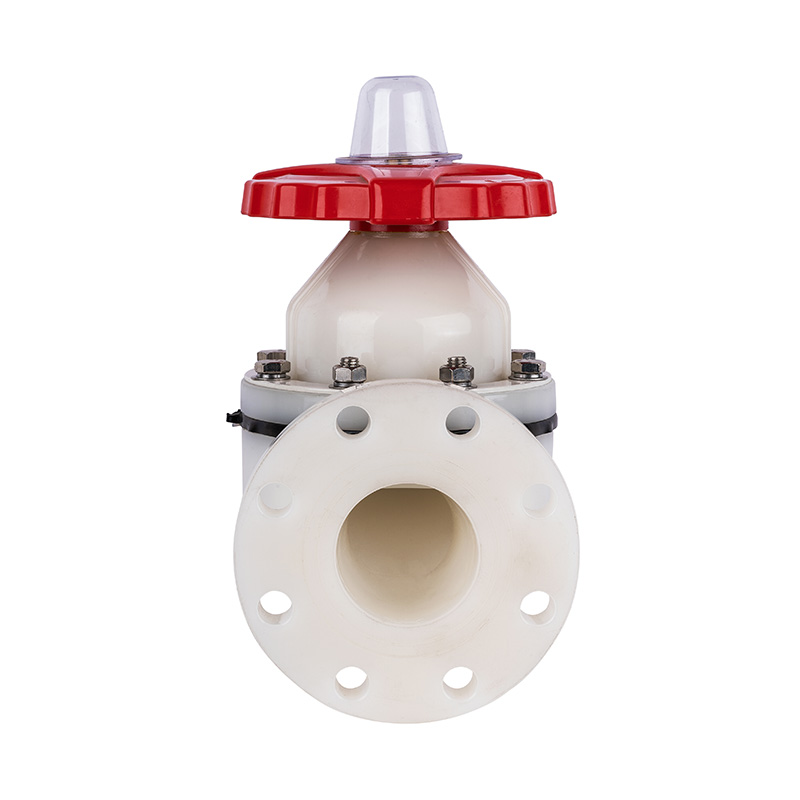

优质新型 PVDF 法兰端 白色中压 ISO9001 证书化工行业隔膜阀 ANSI美标
型号：G41F-10F
颜色：白色
应用：一般
材质：PVDF
介质温度：高温、中温
压力：中压
电源：手动
介质：酸
端口尺寸：DN15-DN300
结构：隔膜
产品名称：隔膜阀
连接：法兰端
证书：ISO9001
介质：酸
工作压力：0-10bar
阀门类型：1通
密封：EPDM+F46
交货时间：7 天
较小起订量：1 件
| 产品结构特点 |
| 应用温度范围表 |
| 材料 | 介质温度℃ | 材料 | 介质温度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增强聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 隔膜阀零件材质表 |
| 件号 | 零件名称 | 材料 | 数量 |
| 1 | 透明罩 | AS | 1 |
| 2 | 指示螺母 | 钢 | 1 |
| 3 | 压紧螺母 | 65Mn | 1 |
| 4 | 手轮 | FRPP,FRPP,FRPP,PPH,FRPP | 1 |
| 5 | 阀盖 | PVC-C,PVC-U,PVDF,PVDF,FRPP | 1 |
| 6 | 阀母 | 镀铜 | 1 |
| 7 | 下压板 | 钢 | |
| 8 | 螺栓 | 钢 | |
| 9 | 上压板 | 钢 | |
| 10 | 阀体 | 钢/不锈 | |
| 11 | 阀杆 | PVC-C,PVC-U,PVDF,PVDF,FRPP | 1 |
| 12 | 螺帽 | PVC-C,PVC-U,PVDF,PPH,FRPP | 1 |
| 13 | 阀瓣 | PVDF,铁 | 1 |
| 14 | 膜垫 | EPDM | 1 |
| 15 | 膜片 | F46/PFA/PTFE | 1 |
| 外形尺寸表 |
| 规格 | d (mm) |
D (mm) |
L (mm) |
b (mm) |
n-Ф (mm) |
| 1/2"(15) | 60 | 95 | 125 | 14 | 4-Φ16 |
| 3/4"(20) | 70 | 115 | 135 | 18 | 4-Φ16 |
| 1"(25) | 79 | 115 | 145 | 18 | 4-Φ16 |
| 1¼"(32) | 89 | 135 | 160 | 18 | 4-Φ18 |
| 1½"(40) | 98 | 145 | 180 | 20 | 4-Φ19 |
| 2"(50) | 121 | 160 | 210 | 22 | 4-Φ19 |
| 2½"(65) | 140 | 180 | 250 | 24 | 4-Φ19 |
| 3"(80) | 152 | 195 | 300 | 24 | 8-Φ19 |
| 4"(100) | 191 | 229 | 350 | 26 | 8-Φ19 |
| 5"(125) | 216 | 250 | 400 | 30 | 8-Φ22 |
| 6"(150) | 241 | 280 | 455 | 30 | 8-Φ23 |
| 8"(200) | 299 | 343 | 570 | 40 | 8-Φ23 |
| 10"(250) | 362 | 406 | 680 | 40 | 12-Φ23 |
