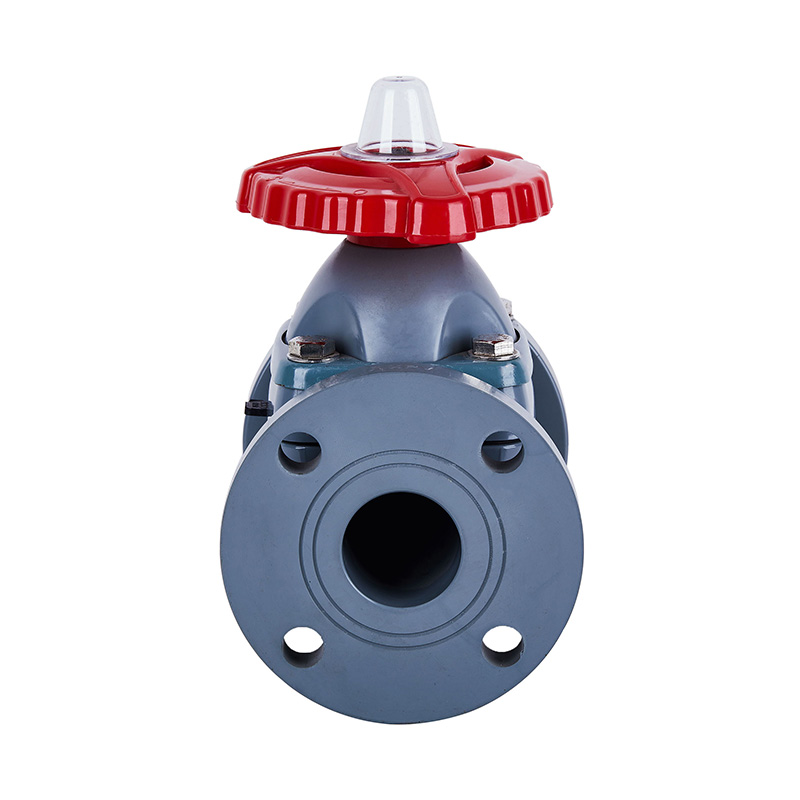

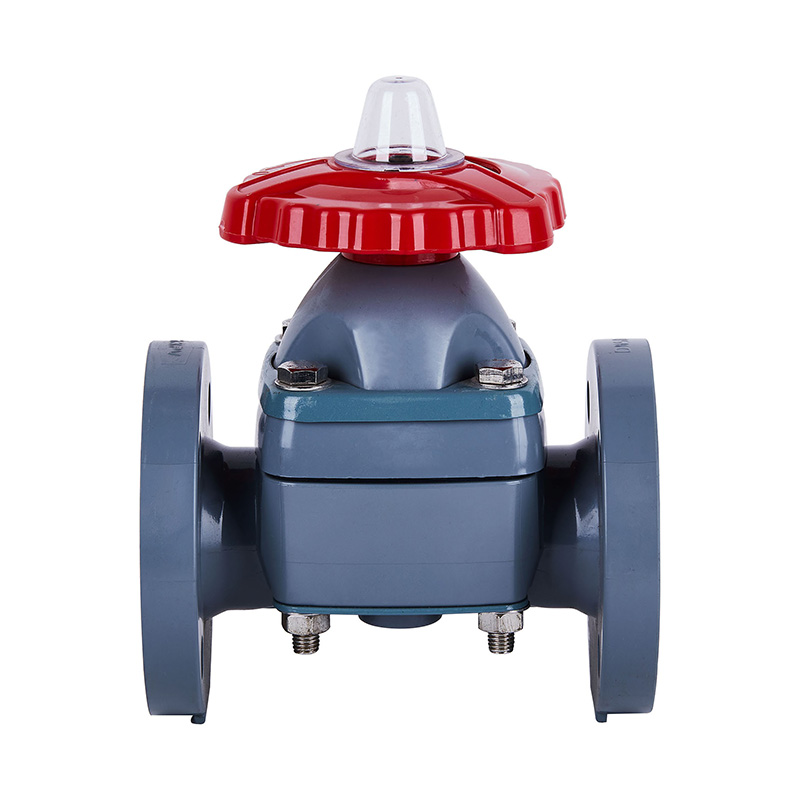

超耐用耐高温手动新型PVC-C法兰塑料隔膜阀用于酸性流体和供水 日标
产品名称：PVC-C隔膜阀
颜色：灰色
尺寸：DN20、DN32-150
型号：G41F-10V
应用：一般
材质：塑料
介质温度：高温、中温
压力：中压
电源：手动
介质：酸
端口尺寸：DN20-150
结构：隔膜
连接：法兰端
证书：ISO9001
介质：酸
工作压力：0-10bar
阀门类型：1通
密封：EPDM+F46
交货时间：7 天
较小起订量：1 件
| 产品结构特点 |
| 应用温度范围表 |
| 材料 | 介质温度℃ | 材料 | 介质温度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增强聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 隔膜阀装配明细表 |
| 件号 | 名称 | 材质 |
| 1 | 限位罩 | AS |
| 2 | 螺柱 | 钢、不锈钢 |
| 3 | 压紧螺母 | FRPP |
| 4 | 垫圈 | FRPP |
| 5 | 手轮 | 合金料 |
| 6 | 上压板 | 钢、不锈钢 |
| 7 | 双头螺柱及螺母 | 钢、不锈钢 |
| 8 | 阀盖 | FRPP、PVDF、PVC-U、PVC-C、PPH |
| 9 | 阀杆螺母 | 钢、铜 Ht300 |
| 10 | 阀杆 | 钢、不锈钢 |
| 11 | 阀瓣 | 铸铁、FRPP、PVDF、PVC-U、PVC-C、PPH、钢、不锈钢、C.I.FRP |
| 12 | 垫膜 | 三元乙丙、氟橡胶 |
| 13 | 膜片 | F46.PFA |
| 14 | 阀体 | FRPP、PVDF、PVC-U、PVC-C、PPH |
| 15 | 下压板 | 钢、不锈钢 |
| 外形尺寸表 |
| 公称直径 DN (mm) |
D | d | L | h | n | Ø |
| 20(3/4") | 105 | 75 | 120 | 18 | 4 | 15X16 |
| 25(1) | 115 | 90 | 130 | 18 | 4 | 19X20.5 |
| 32(1 1/4") | 135 | 100 | 160 | 20 | 4 | 19X20.5 |
| 40(1 1/2") | 145 | 105 | 180 | 20 | 4 | 19X20.5 |
| 50(2") | 160 | 120 | 210 | 21 | 4 | 19X20.5 |
| 65(2 1/2") | 180 | 140 | 250 | 22 | 4 | 19X20.5 |
| 80(3") | 195 | 150 | 280 | 22 | 8 | 19X20.5 |
| 100(4"） | 229 | 175 | 340 | 24 | 8 | 19X20.5 |
| 125(5"） | 250 | 210 | 410 | 24 | 8 | 23 |
| 150(6") | 280 | 240 | 480 | 26 | 8 | 23 |
