复合法兰国标

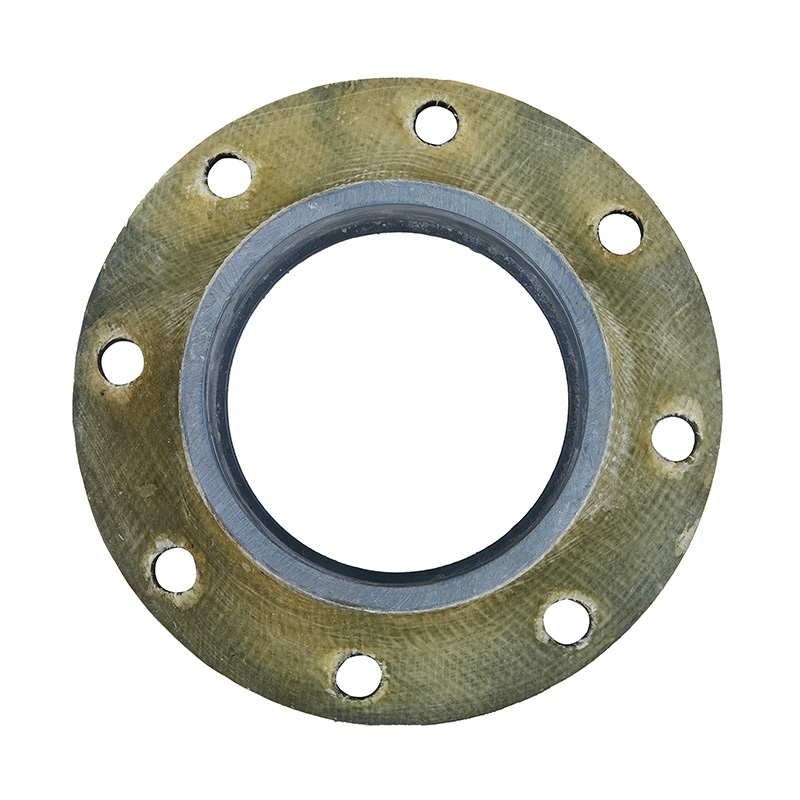

FRP/PVC-C、FRP/PVC-U玻璃钢包覆法兰

应用温度范围表
材料        介质温度℃ 材料 介质温度℃
氯化聚氯乙烯(PVC-C) -20℃~+95℃ 聚氯乙烯(PVC-U) -5℃~+45℃
增强聚丙烯(FRPP) -20℃~+120℃ 均聚聚丙烯(PPH) -20℃~+110℃
聚偏二氟乙烯(PVDF) 40℃~+150℃

产品结构特点

1.轻质高强
相对密度在1.5~2.0之间，只有碳钢的1/4~1/5，可拉伸强度却接近，甚至超过碳素钢，而比强度可以与高级合金钢相比；
2.耐腐蚀性能好
FRP是良好的耐腐材料，对大气、水和一般浓度的酸、碱、盐以及多种油类和溶剂都有较好的抵抗能力；
3.电性能好
FRP是优良的绝缘材料，用来制造绝缘体；高频下仍能保护良好介电性，微波透过性良好；
4.热性能良好
FRP热导率低，室温下为1.25~1.67kJ/，只有金属的1/100~1/1000，是优良的绝热材料；
5.可设计性好
可根据需要，灵活地设计出各种结构产品，来满足使用要求；使产品有很好的整体性，充分选择材料来满足产品的性能；
6.工艺性优良
可根据产品的形状、技术要求、用途及数量来灵活地选择成型工艺；工艺简单，可一次成型，经济效果突出，尤其对形状复杂、不易成型的数量少的产品，更突出它的工艺优越性。

复合管件法兰

公称直径
DN		 D1 D2 D3 D4 d1 d2 H h Z S n-Φ
0.6MPa 1.0MPa 1.6MPa
15  30  65  70  95  20  17  20  14  16  12    14  16  4-Φ15X20
20  36  70  75  105  25  22  23  16  19  12    14  16  4-Φ15X18
25  46  79  90  120  32  28  27  16  22  12    14  18  4-Φ16X22
32  53  89  100  140  40  36  31  17  26  12    16  18  4-Φ18X24
40  64  98  110  150  50  45  36  19  31  12    18  20  4-Φ18X25
50  77  120  125  165  63  58  43  21  38  15    18  20  4-Φ18X21
65  92  140  145  185  75  69  50  22  44  18    20  25  4-Φ18X21
80  108  150  160  200  90  84  57  25  51  18    20  25  8-Φ18X24
100  131  175  190.5  225  110  104  67  28  61  18    20  25  8-Φ18X26
125  160  210  216  250  140  134  82  30  76  18    25  30  8-Φ20X22
150  180  240  242  280  160  154  92  30  86  18    25  30  8-Φ23X24
200(PN10) 253  290  295  338  225  219  125  35  119  20    30  35  8-Φ23X27
200(PN16) 249  — 295  340  225  219  125  28  119  20    30  35  12-Φ23
250  310  350  362  406  280  254  153  30  146  25    35  40  12-Φ25X31
300  348  400  432  483  315  300  174  30  164  25    35  45  12-Φ25X41
350  393  460  470  520  355  348  197  35  184  30    40  50  16-Φ22X27
400  440  515  525  580  400  390  218  35  206  30    40  60  16-Φ26X31
450  494  561  589  640  450  430  243  40  231  35    45  65  20-Φ26X36
500  548  620  650  715  500  480  271  40  256  35    50  70  20-Φ26X41
600  692  725  780  840  630  571  506  42  321  40    55  75  20-Φ30X58
