复合大小头国标

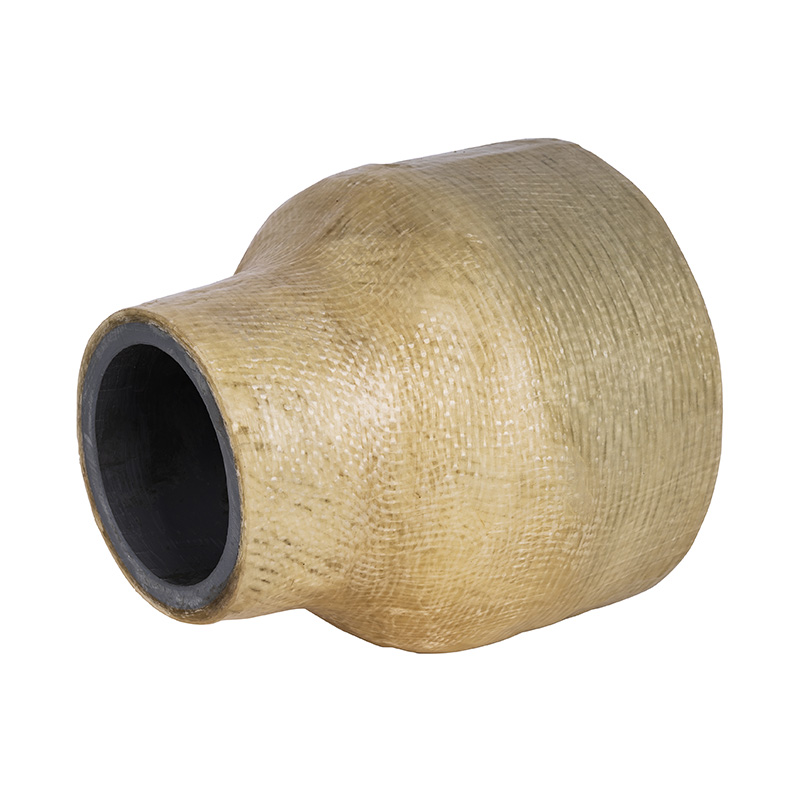

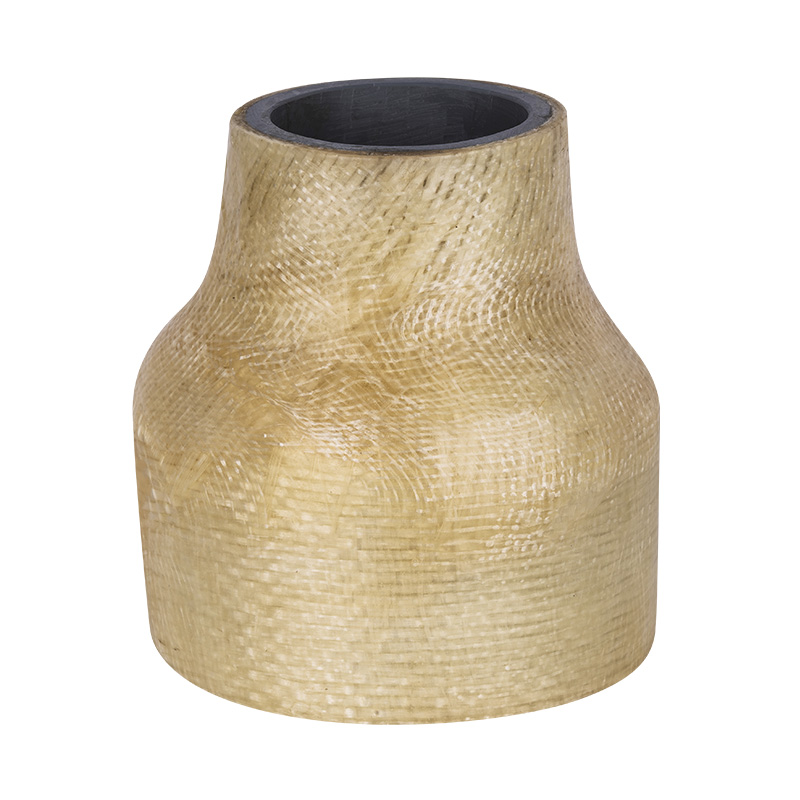

FRP/PVC-C、FRP/PVC-U玻璃钢包覆大小头

应用温度范围表
材料        介质温度℃ 材料 介质温度℃
氯化聚氯乙烯(PVC-C) -20℃~+95℃ 聚氯乙烯(PVC-U) -5℃~+45℃
增强聚丙烯(FRPP) -20℃~+120℃ 均聚聚丙烯(PPH) -20℃~+110℃
聚偏二氟乙烯(PVDF) 40℃~+150℃

产品结构特点

1.轻质高强
相对密度在1.5~2.0之间，只有碳钢的1/4~1/5，可拉伸强度却接近，甚至超过碳素钢，而比强度可以与高级合金钢相比；
2.耐腐蚀性能好
FRP是良好的耐腐材料，对大气、水和一般浓度的酸、碱、盐以及多种油类和溶剂都有较好的抵抗能力；
3.电性能好
FRP是优良的绝缘材料，用来制造绝缘体；高频下仍能保护良好介电性，微波透过性良好；
4.热性能良好
FRP热导率低，室温下为1.25~1.67kJ/，只有金属的1/100~1/1000，是优良的绝热材料；
5.可设计性好
可根据需要，灵活地设计出各种结构产品，来满足使用要求；使产品有很好的整体性，充分选择材料来满足产品的性能；
6.工艺性优良
可根据产品的形状、技术要求、用途及数量来灵活地选择成型工艺；工艺简单，可一次成型，经济效果突出，尤其对形状复杂、不易成型的数量少的产品，更突出它的工艺优越性。

复合管件法兰

公称直径

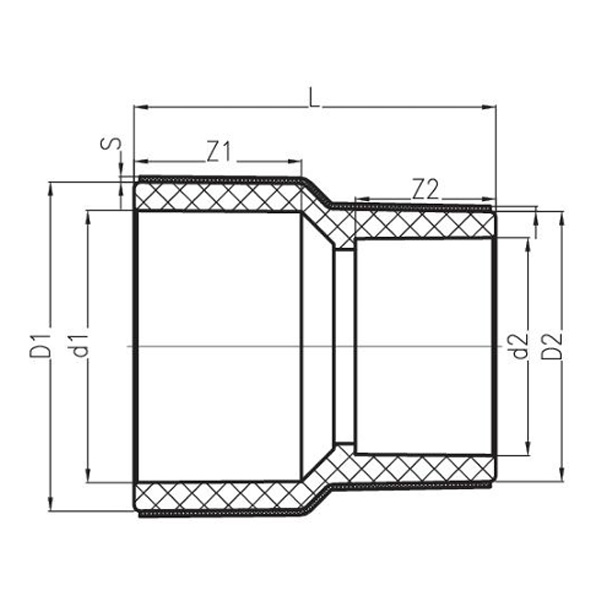

DN		 D1 D2 d1 d2 L Z1 Z2   S
0.6MPa 1.0MPa 1.6MPa
300*100 351  127  315  110  300.5  163.5  61  4.5  6.5  10
300*125 351  160  315  140  307  163.5  76  4.5  6.5  10
300*150 351  180  315  160  311.5  163.5  86  4.5  6.5  10
300*200 351  251  315  225  325  163.5  118.5  4.5  6.5  10
300*250 351  310  315  280  336.5  163.5  146  4.5  6.5  10
350*150 390  184  355  160  343  184  86  5  7.5  11.5
350*200 390  249  355  225  359  184  119  5  7.5  11.5
350*250 390  308  355  280  370  184  146  5  7.5  11.5
350*300 390  346  355  315  378  184  164  5  7.5  11.5
400*200 440  249  400  225  394  206  119  5.5  8.5  12
400*250 440  308  400  280  405  206  146  5.5  8.5  12
400*300 440  346  400  315  413  206  164  5.5  8.5  12
400*350 440  390  400  355  423  206  184  5.5  8.5  12
450*300 494  346  450  315  454  231  164  6  9.5  14.5
450*350 494  390  450  355  463  231  184  6  9.5  14.5
450*400 494  440  450  400  472  231  206  6  9.5  14.5
500*300 548  346  500  315  494  256  164  6.5  10.5  16
500*350 548  390  500  355  504  256  184  6.5  10.5  16
500*400 548  440  500  400  513  256  206  6.5  10.5  16
500*450 548  494  500  450  525  256  231  6.5  10.5  16
600*300 692  346  630  315  600  321  164  8  12.5  19
600*350 692  390  630  355  609  321  184  8  12.5  19
600*400 692  440  630  400  618  321  206  8  12.5  19
600*450 692  494  630  450  630  321  231  8  12.5  19
600*500 692  548  630  500  641  321  256  8  12.5  19

公称直径
DN		 D1 D2 d1 d2 L Z1 Z2 S
0.6MPa     1.0MPa
 1.6MPa
20*15 32  27  25  20  42  19  16  2  2.5  3.5
25*15 40  27  32  20  48.5  22  16  2  2.5  3.5
25*20 40  32  32  25  49  22  19  2  2.5  3.5
32*20 50  32  40  25  57  26  19  2  2.5  3.5
32*25 50  40  40  32  57  26  22  2  2.5  3.5
40*25 61  40  50  32  67  31  22  2  2.5  3.5
40*32 61  50  50  40  67  31  26  2  2.5  3.5
50*25 75  40  63  32  80.5  38  22  2  2.5  3.5
50*32 75  50  63  40  80.5  38  26  2  2.5  3.5
50*40 75  61  63  50  81  38  31  2  2.5  3.5
65*25 88  40  75  32  93.5  44  22  2  3  4
65*32 88  50  75  40  93.5  44  26  2  3  4
65*40 88  61  75  50  94  44  31  2  3  4
65*50 88  75  75  63  95  44  38  2  3  4
80*25 105  40  90  32  108  51  22  2  3  4
80*32 105  50  90  40  108  51  26  2  3  4
80*40 105  61  90  50  08.5  51  31  2  3  4
80*50 105  75  90  63  109.5  51  38  2  3  4
80*65 105  88  90  75  110.5  51  44  2  3  4
100*40 127  61  110  50  130  61  31  2  3  4
100*50 127  75  110  63  130  61  38  2  3  4
100*65 127  88  110  75  130  61  44  2  3  4
100*80 127  105  110  90  130  61  51  2  3  4
125*50 161  75  140  63  143  76  38  2.5  4  5.5
125*65 161  88  140  75  146  76  44  2.5  4  5.5
125*80 161  105  140  90  149  76  51  2.5  4  5.5
125*100 161  127  140  110  154  76  61  2.5  4  5.5
150*65 184  88  160  75  162  86  44  2.5  4  5.5
150*80 184  105  160  90  165  86  51  2.5  4  5.5
150*100 184  127  160  110  170  86  61  2.5  4  5.5
150*125 184  161  160  140  176  86  76  2.5  4  5.5
200*80 260  105  225  90  217  119  51  3.5  5  7
200*100 260  127  225  110  221  119  61  3.5  5  7
200*125 260  161  225  140  228  119  76  3.5  5  7
200*150 260  184  225  160  233  119  86  3.5  5  7
250*200(Φ250*225) 288  260  250  225  265  131  119  4  5.5  8.5
250*100(Φ280*110) 310  127  280  110  272.5  146  61  4  5.5  8.5
250*125(Φ280*140) 310  160  280  140  278  146  76  4  5.5  8.5
250*150(Φ280*160) 310  180  280  160  283  146  86  4  5.5  8.5
250*200(Φ280*225) 310  251  280  225  297  146  118.5  4  5.5  8.5

注：复合管件尺寸S可由供需双方协商适量微调
