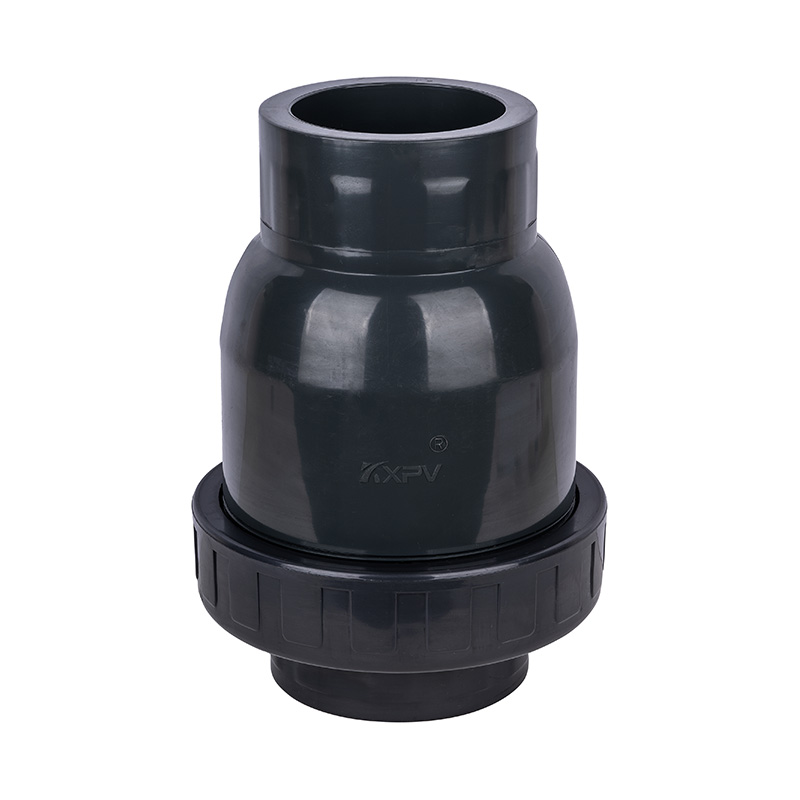

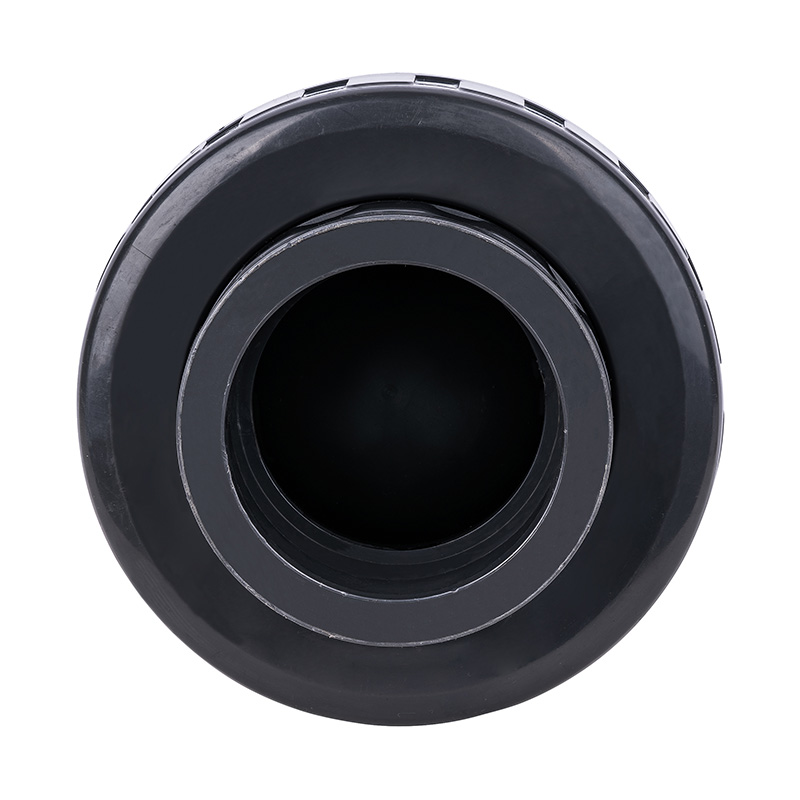

工厂价格深灰色PVC-U单承口联合对夹止回阀DN15-DN100化工和卫生行业塑料止回阀
类型：塑料止回阀
产地：中国
品牌名称：KXPV
型号：H61F-10U
应用：一般
介质温度：中温、常温
电源：手动
介质：酸
端口尺寸：DN15-DN100
结构：承插式
产品名称：单由任承插止回阀
交货时间：7 天
较小起订量：1 件
颜色：深灰色
| 产品结构特点 |
1. 逆流保护
因为其级成部件数量的减小，该阀不易受外界压力的影响，同时，该阀具有很高的精确性，所以完全可以防止逆流。
2. 精致和轻巧
由任止回阀结构精致，重量轻巧，因而可以安装在有限的空间中，而且很容易维护。
| 应用温度范围表 |
| 材料 | 介质温度℃ | 材料 | 介质温度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增强聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 零件材质表 |
| 件号 | 名称 | 材质 |
| 1 | 阀体 | FRPP,PVDF,PVC-C,PVC-U,PPH |
| 2 | 实心球 | FRPP,PVDF,PVC-C,PVC-U,PPH |
| 3 | 阀盖 | FRPP,PVDF,PVC-C,PVC-U,PPH |
| 4 | 密封橡胶 | FPM,EPDM |
| 5 | 承插接头 | FRPP,PVDF,PVC-C,PVC-U,PPH |
| 6 | 压紧螺母 | FRPP,PVDF,PVC-C,PVC-U,PPH |

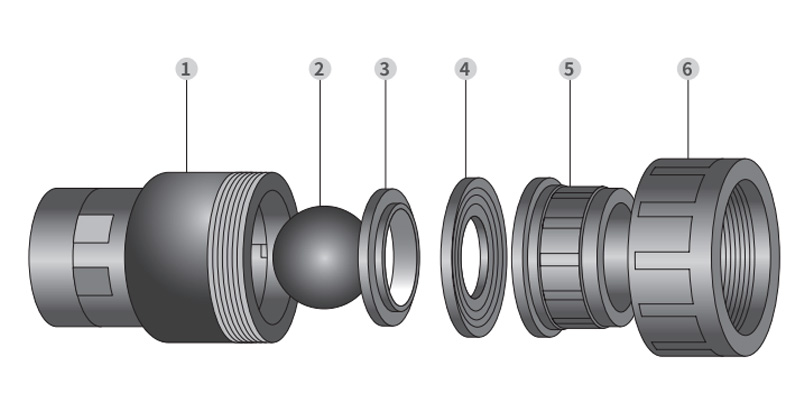

单由任止回阀装配明细图
| 外形尺寸表 |
| 规格 DN | L | D | Z |
| 15 | 86 | 20 | 20 |
| 20 | 103 | 25 | 24 |
| 25 | 117 | 32 | 26.5 |
| 32 | 144 | 40 | 26 |
| 40 | 154 | 50 | 31 |
| 50 | 175 | 63 | 35 |
| 65 | 270 | 75 | 45 |
| 80 | 275 | 90 | 45 |
| 100 | 320 | 110 | 57 |
