PVC-U 通用型承插法兰 DN15-600国标-凯鑫管道科技有限公司

应用温度范围表

材料

介质温度℃

材料

介质温度℃

氯化聚氯乙烯(PVC-C)

-20℃~+95℃

聚氯乙烯(PVC-U)

-5℃~+45℃

增强聚丙烯(FRPP)

-20℃~+120℃

均聚聚丙烯(PPH)

-20℃~+110℃

聚偏二氟乙烯(PVDF)

40℃~+150℃

产品结构特点

1.轻便：PVC-U 材料的比重只有铸铁的 1/10，运输，安装简易，降低成本；
2.抗化学性优越：PVC-U 具有优良的抗酸碱性能，除接近饱和点强酸碱外；
3.耐用：抗候性优良，也不能被细菌及菌类所腐化；
4.不导电：PVC-U 材料不能导电，也不受电解，电流的腐蚀，应此无需二次加工。不能燃烧，也不助燃，没有消防顾虑；
5.阻力小，流率高：内壁光滑，流体流动性损耗小，加以污垢不易附着在平滑管壁，保养较为简易，保养费用较低；
6.安装简易，成本低廉：切割及联接都很简易，使用 PVC 胶水联接实践证明安全可靠，操作简便，成本低廉。

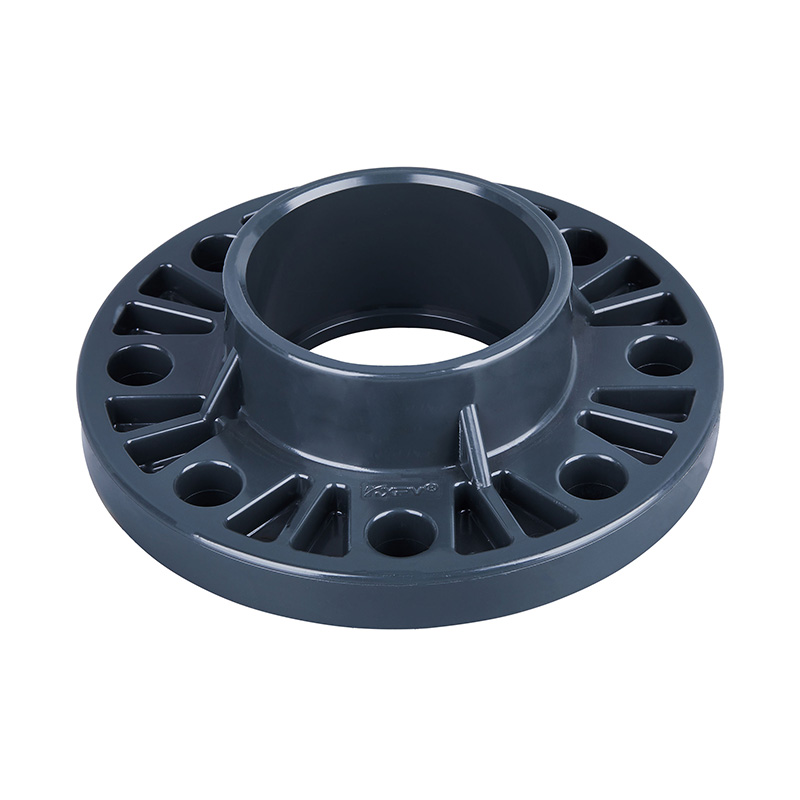

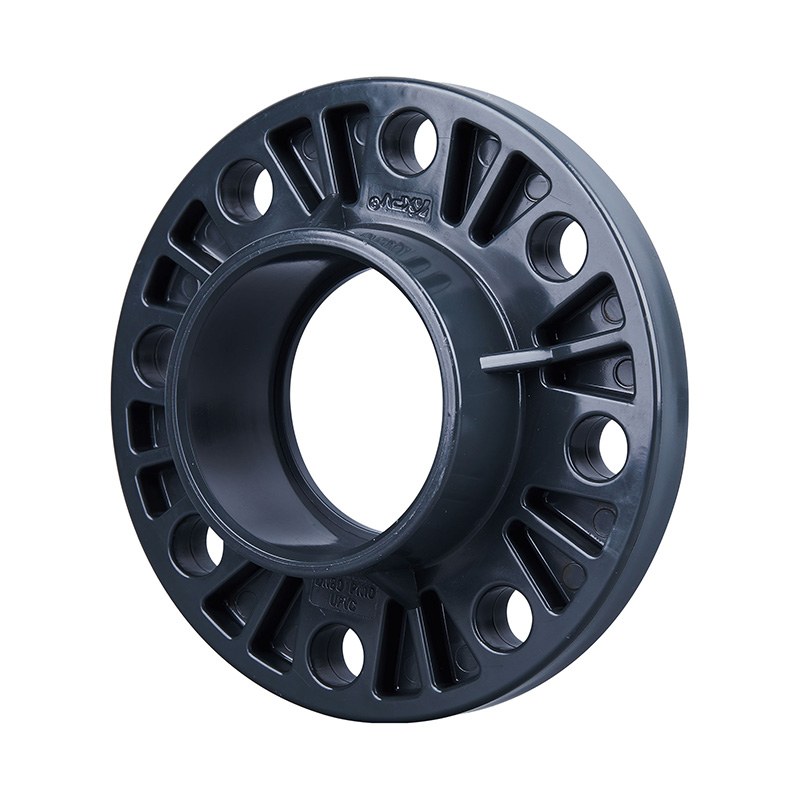

C款 PVC-U承插法兰

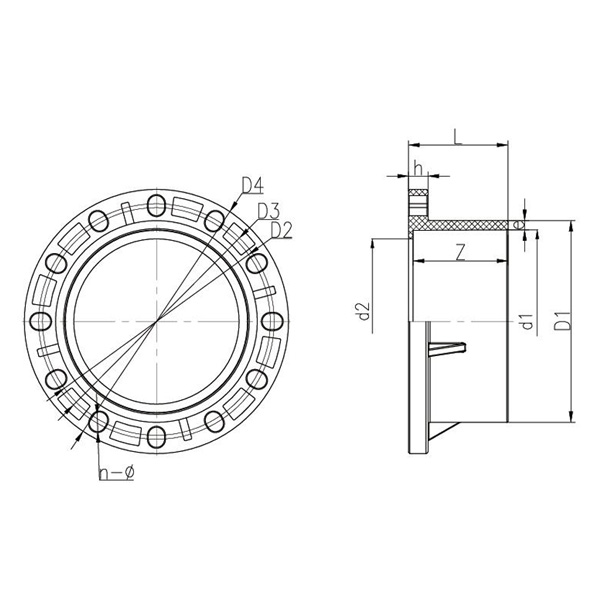

公称直径DN	D1	D2	D3	D4	d1	d2	L	Z	e	n-Ø
15	28	65		95	20	17	20	16	4	4-Ø15
20	32	75		105	25	22	24	19	3.5	4-Ø15
25	40	85		117	32	28	29	22	4	4-Ø15
32	50	100		140	40	36	33	26	5	4-Ø19
40	61	110		146	50	45	38	31	5.5	4-Ø19
50	75	125		165	63	58	50	38	6	4-Ø19
65	88	145		184	75	69	54	44	6.5	4-Ø19
80	105	160		199	90	84	62	51	7.5	8-Ø19
100	127	180		220	110	104	70	61	8.5	8-Ø19
125	161	210		249	140	134	87	76	10.5	8-Ø19
150	184	240		282	160	154	99	86	12	8-Ø23
200 (PNI0)	249	295		340	225	219	129	119	12	8-Ø23
200 (PN16)	249	295		340	225	219	129	119	12	12-Ø23
250	310	350	362	406	280	254	153	146	15	12-Ø25*31
300	346	400	432	483	315	300	174	164	15.5	12-Ø25*41
350	393	460	470	520	355	348	197	184	19	16-Ø22*27
400	440	515	525	580	400	390	218	206	20	16-Ø26*31
450	494	561	589	640	450	430	243	231	22	20-Ø26*40
500	548	620	650	715	500	480	271	256	24	20-Ø26*41
600	692	725	770	840	630	571	506	321	31	20-Ø26 20-Ø36
700	758	840		895	710	690	376	361	22.5	24-Ø30
