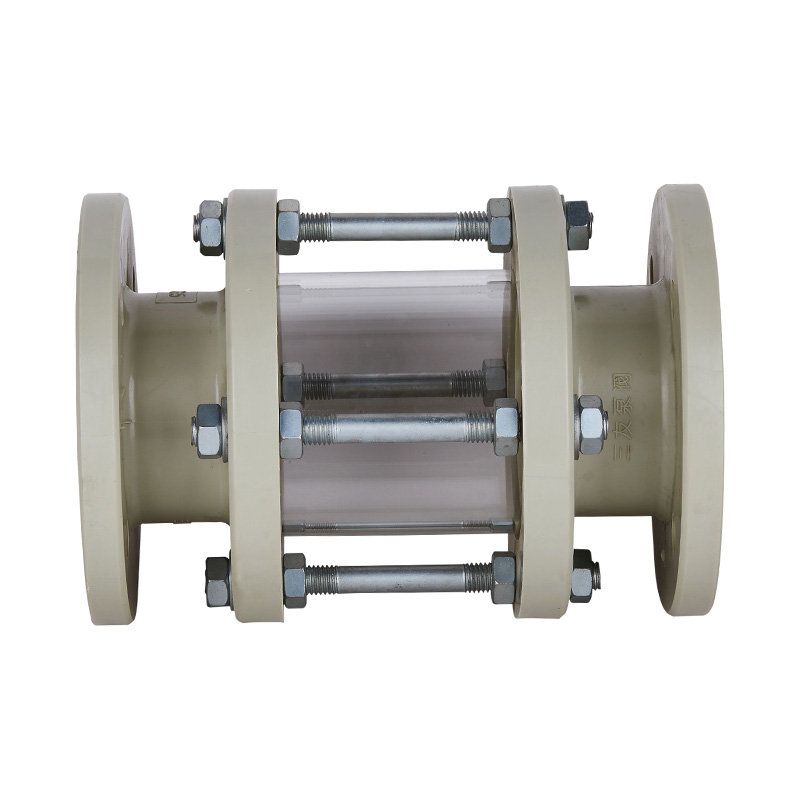

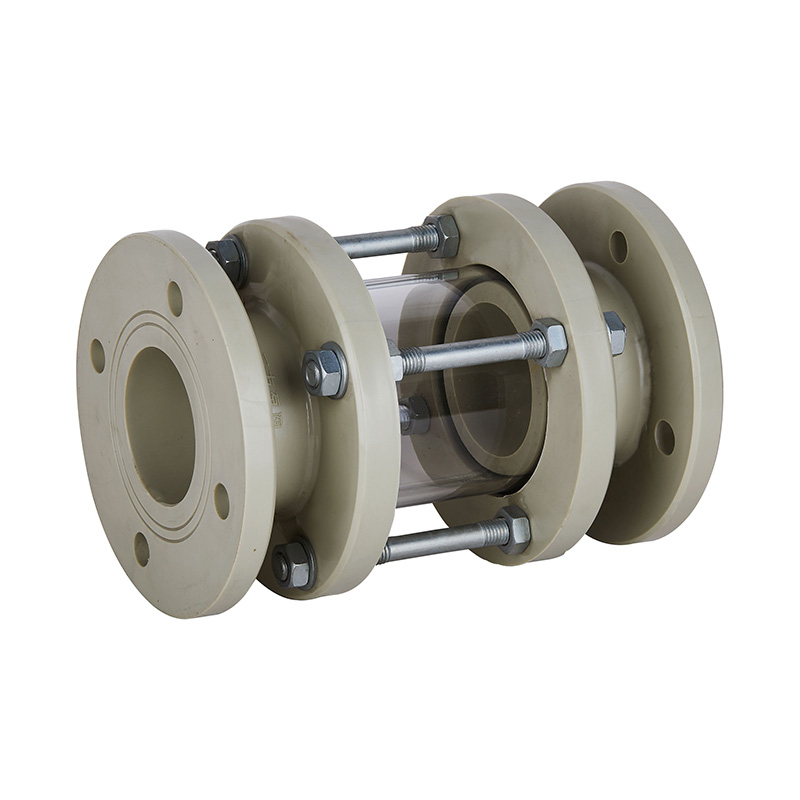

米黄色PPH视镜管式油液液位减压型DN15-200塑料PPH视镜流量指示器
产地：浙江.宁波
品牌名称：KXPV
工艺：锻造
连接方式：法兰
形状：减径
材质：PPH
颜色：米黄色
头部代码：六角
产品名称：视镜
尺寸：DN15-200
交货时间：7 天
较小起订量：1 件
供应能力：10000 件/月
| 应用温度范围表 |
| 材料 | 介质温度℃ | 材料 | 介质温度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增强聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品结构特点 |
1.外型结构 紧凑美观
2.本体重量轻容易安装
3.耐磨损、容易拆卸，维护简单易行
4.采用硼硅酸盐玻璃，耐腐蚀性强，应用范围广
适用于大部分恶劣的工作环境，并且使用寿命较长
| 零件材质表 |
视镜装配明细图
|
件号 |
名称 |
材质 |
|
1 |
底座 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
|
2 |
六角螺母 |
钢 |
|
3 |
双头螺柱 |
钢 |
|
4 |
玻璃 |
玻璃 |
|
5 |
垫圈 |
EPDM,FPM |
|
6 |
底座 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
| 外形尺寸表 |
| 公称直径 DN(mm) |
D | d | L | b | n-Φ | ||||||||||||||||||||||||||||||||||||||||||||||||||
| GB | JIS | ANSI | GB | JIS | ANSI | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 25(1/2") | 115 | 85 | 90 | 79.4 | 240 | 14 | 4-Φ14 | 4-Φ19 | 4-Φ16 | ||||||||||||||||||||||||||||||||||||||||||||||
| 32(11/4") | 150 | 100 | 100 | 232 | 16 | 4-Φ18 | 4-Φ19 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 40(11/2") | 150 | 110 | 105 | 98.4 | 232 | 16 | 4-Φ18 | 4-Φ19 | 4-Φ16 | ||||||||||||||||||||||||||||||||||||||||||||||
| 50(2") | 165 | 125 | 120 | 120.7 | 233 | 16 | 4-Φ18 | 4-19 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||
| 65(21/2") | 195 | 145 | 140 | 139.7 | 278 | 19 | 4-Φ18 | 4-19 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||
| 80(3") | 195 | 160 | 150 | 152.4 | 278 | 20 | 8-Φ18 | 8-Φ19 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||
| 100(4") | 220 | 180 | 175 | 190.5 | 310 | 21 | 8-Φ18 | 8-Φ19 | 8-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||
| 125(5") | 250 | 210 | 210 | 215.9 | 350 | 26 | 8-Φ18 | 8-Φ23 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||||
| 150(6") | 285 | 240 | 240 | 241.3 | 385 | 26 | 8-Φ22 | 8-Φ23 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||||
| 200(8") | 340 | 295 | 298.5 | 400 | 30 | 8-Φ22 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 250(10") | 406 | 350 | 355 | 362 | 400 | 30 | 12-Φ22 | 12-Φ25 | 12-Φ26 | ||||||||||||||||||||||||||||||||||||||||||||||
| 300(12") | 475 | 400 | 431.8 | 440 | 32 | 12-Φ22 | 12-Φ26 | ||||||||||||||||||||||||||||||||||||||||||||||||
