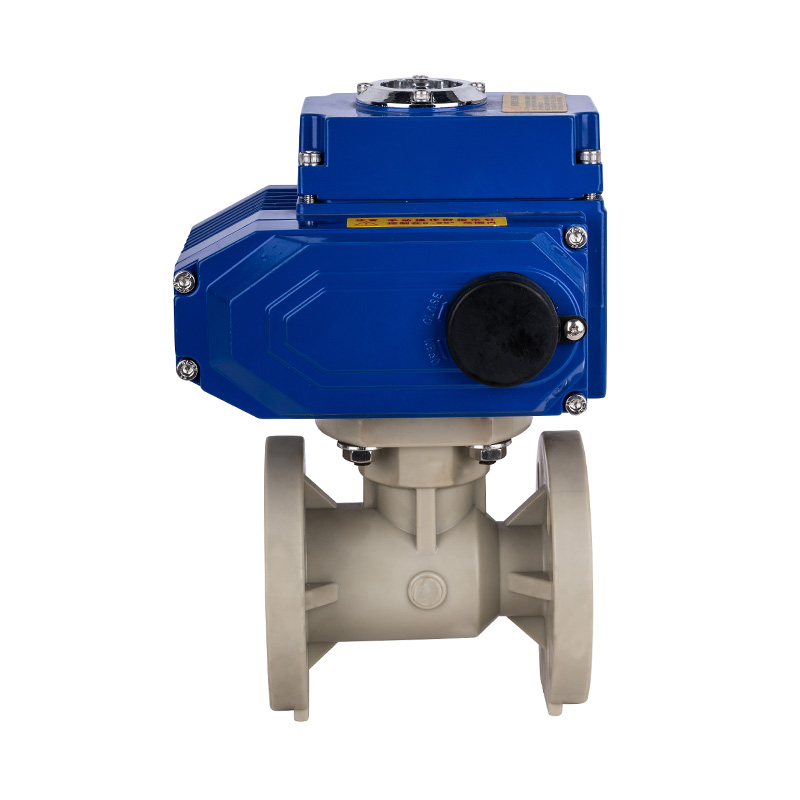

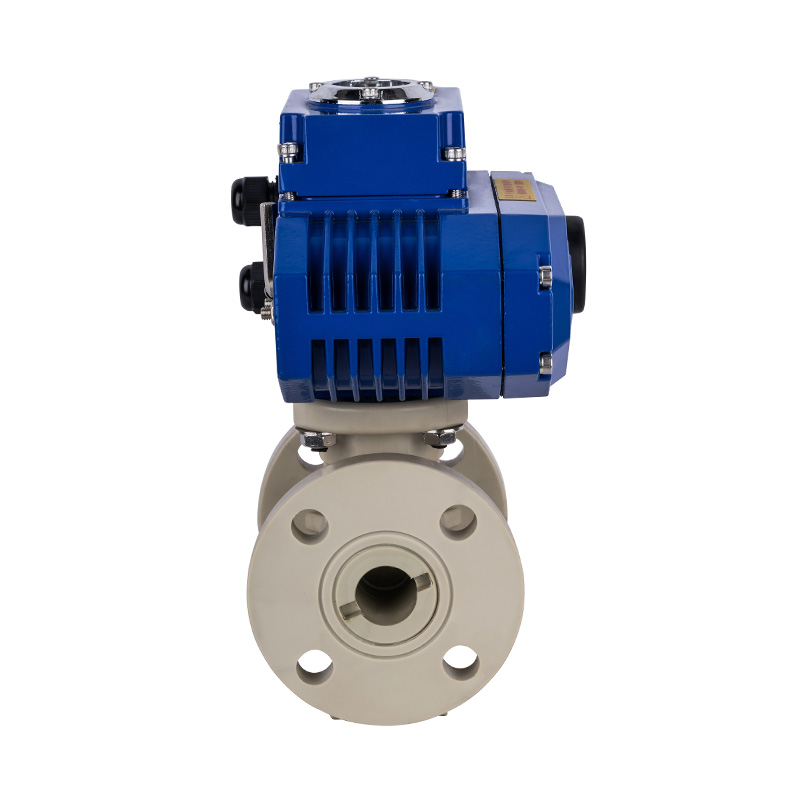

具有竞争力的价格PPH电动执行器球阀定制，用于农业和水系统
类型：球阀
产地：中
品牌名称：KXPV
型号：D941X-10S
应用：一般
介质温度：高温、中温
动力：气动
介质：酸
端口尺寸：DN15-300
结构:固定式球阀
主体材料：PPH
连接：法兰端
标准：GB/T37842 F4
用途：工业
工作温度：-20~+110℃
交货时间：7 天
较小起订量：1 件
| 应用温度范围表 |
| 材料 | 介质温度℃ | 材料 | 介质温度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增强聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品结构特点 |
1．工程塑料系列球阀采用FRPP、PVDF、PVC-C、PVC-U、PPH等耐腐蚀热塑性塑料一次注塑成型，有较强抗腐蚀能力。
2．PTFE垫座松紧可适度调整。
3．双层O型圈提供双重防漏保护。
4．外观精致、表面光滑、加工精细、全流量设计。
5．可通过电脑、控制中心远程操控执行器，通过阀门的启闭来控制介质的流通及流量，更加方便、快捷，减少人工损耗，保障现场作业人员的安全。
| 外形尺寸表 |
| 公称直径 DN(mm) |
D | d | L | H | b | n-Φ | ||||||||||||||||||||||||||||||||||||||||||||||||||
| GB | JIS | ANSI | GB | JIS | ANSI | GB | JIS | ANSI | ||||||||||||||||||||||||||||||||||||||||||||||||
| 15(1/2") | 95 | 95 | 65 | 70 | 120 | 160 | 15 | 4-Φ15 | 4-Φ15 | |||||||||||||||||||||||||||||||||||||||||||||||
| 20(3/4") | 105 | 100 | 75 | 75 | 120 | 160 | 16 | 4-Φ15 | 4-Φ15 | |||||||||||||||||||||||||||||||||||||||||||||||
| 25(1") | 120 | 125 | 85 | 90 | 130 | 162 | 16 | 4-Φ15 | 4-Φ19 | |||||||||||||||||||||||||||||||||||||||||||||||
| 32(11/4") | 135 | 135 | 100 | 100 | 145 | 190 | 18 | 4-Φ18 | 4-Φ19 | |||||||||||||||||||||||||||||||||||||||||||||||
| 40(11/2") | 145 | 140 | 125 | 110 | 105 | 98.4 | 168 | 220 | 20 | 4-Φ18 | 4-Φ19 | 4-Φ16 | ||||||||||||||||||||||||||||||||||||||||||||
| 50(2") | 160 | 155 | 150 | 125 | 120 | 120.7 | 180 | 230 | 20 | 4-Φ19 | 4-Φ19 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||
| 65(2-1/2") | 180 | 145 | 225 | 245 | 22 | 4-Φ19 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 80(3") | 195 | 160 | 255 | 280 | 25 | 8-18.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 100(4") | 229 | 229 | 180 | 190.5 | 280 | 295 | 25 | 8-Φ18.5X20 | 8-Φ18.5X20 | |||||||||||||||||||||||||||||||||||||||||||||||
| 125(5") | 254 | 250 | 254 | 210 | 210 | 215.9 | 350 | 340 | 30 | 8-Φ18.5X20 | 8-Φ23 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||
| 150(6") | 280 | 280 | 280 | 240 | 240 | 241.3 | 400 | 360 | 30 | 8-Φ24X27 | 8-Φ24X27 | 8-Φ24X27 | ||||||||||||||||||||||||||||||||||||||||||||
| 200(8") | 335 | 330 | 335 | 295 | 290 | 298.5 | 400 | 400 | 35 | 8-Φ23 | 12-Φ23 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||
| 250(10") | 400 | 400 | 400 | 350 | 355 | 362 | 450 | 460 | 38 | 12-Φ23X26 | 12-Φ25 | 12-Φ26 | ||||||||||||||||||||||||||||||||||||||||||||
| 300(12") | 440 | 440 | 400 | 400 | 450 | 460 | 38 | 12-Φ23 | 16-Φ25 | |||||||||||||||||||||||||||||||||||||||||||||||
