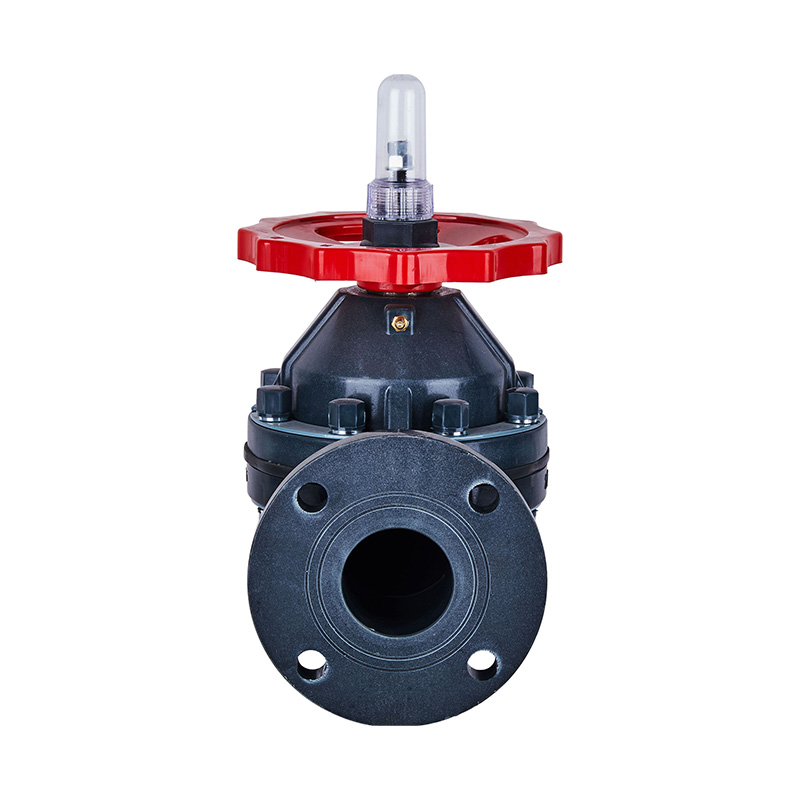

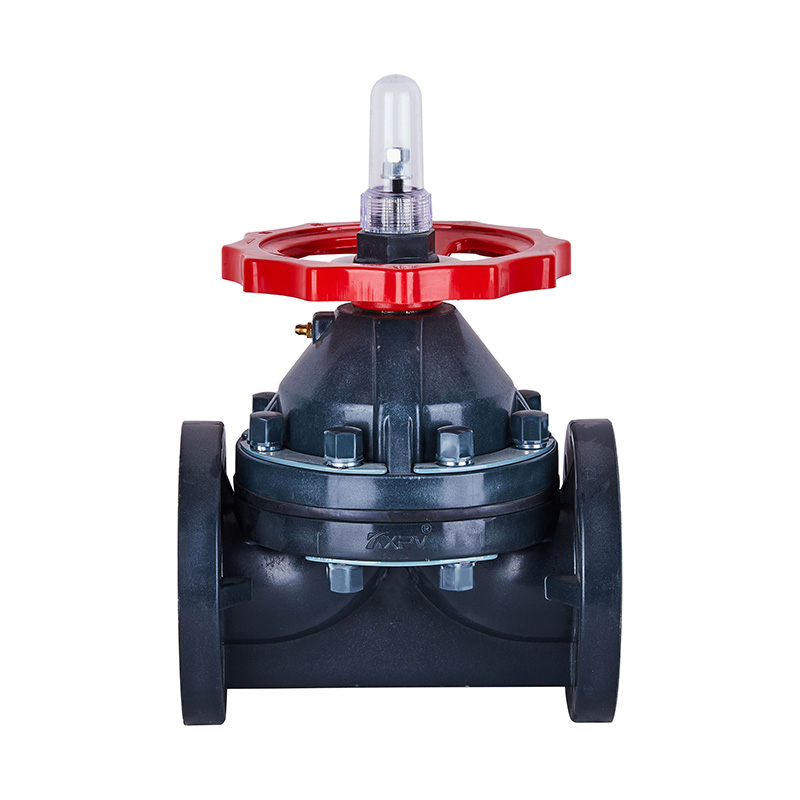

高质量工厂价格减压塑料 FRPP 双法兰端 1 通隔膜阀 ANSI美标
尺寸：DN15-DN300
型号：G41F-10S
应用：一般
材质：塑料
介质温度：高温、中温
压力等级：1.0Mpa（10bar）
电源：手动
介质：酸
结构：隔膜
产品名称： FRPP隔膜阀
连接：法兰端
证书：ISO9001
工作压力：0-10bar
阀门类型：1通
密封：EPDM+F46
交货时间：7 天
较小起订量：1 件
| 产品结构特点 |
| 应用温度范围表 |
| 材料 | 介质温度℃ | 材料 | 介质温度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增强聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||

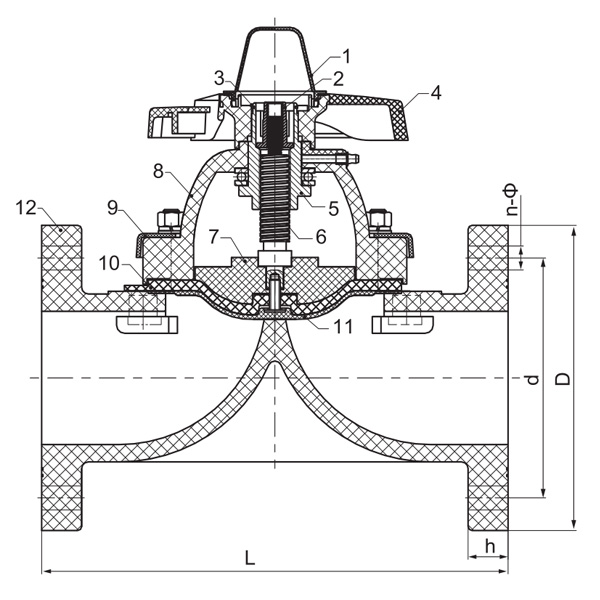

| 隔膜阀零件材质表 |
| 件号 | 零件名称 | 材料 | 数量 |
| 1 | 透明罩 | AS | 1 |
| 2 | 限位螺母 | 钢/不锈钢 | 1 |
| 3 | 挡圈 | 65Mn | 1 |
| 4 | 手轮 | 合金料 | 1 |
| 5 | 阀母 | 镀铜∥铜 | 1 |
| 6 | 阀杆 | 镀铜∥铜 | 1 |
| 7 | 阀瓣 | PVDF | 1 |
| 8 | 阀盖 | PVC-C,PVC-U,PVDF,PPH,FRPP | 1 |
| 9 | 压板 | Q345/不锈钢 | 1 |
| 10 | 橡胶垫 | EPDM | 1 |
| 11 | 膜片 | F46/PFA/PTFE | 1 |
| 12 | 阀体 | PVC-C,PVC-U,PVDF,PPH,FRPP,PTFE | 1 |
| 外形尺寸表 |
| 规格 | d (mm) |
D (mm) |
L (mm) |
b (mm) |
n-Ф (mm) |
| 1/2"(15) | 60 | 95 | 125 | 14 | 4-Φ16 |
| 3/4"(20) | 70 | 105 | 135 | 18 | 4-Φ16 |
| 1"(25) | 79 | 115 | 145 | 18 | 4-Φ16 |
| 1¼"(32) | 89 | 135 | 160 | 18 | 4-Φ16 |
| 1½"(40) | 98 | 145 | 180 | 20 | 4-Φ16 |
| 2"(50) | 121 | 160 | 210 | 23 | 4-Φ19 |
| 2½"(65) | 140 | 180 | 250 | 24 | 4-Φ19 |
| 3"(80) | 152 | 195 | 300 | 28 | 8-Φ19 |
| 4"(100) | 191 | 229 | 350 | 29 | 8-Φ19 |
