| 材料 |
介质温度℃ |
材料 |
介质温度℃ |
|
| 氯化聚氯乙烯(PVC-C) |
-20℃~+95℃ |
聚氯乙烯(PVC-U) |
-5℃~+45℃ |
| 增强聚丙烯(FRPP) |
-20℃~+120℃ |
均聚聚丙烯(PPH) |
-20℃~+110℃ |
| 聚偏二氟乙烯(PVDF) |
40℃~+150℃ |
|
|
1.抗化学性优越：使用温度范围广﹣20℃—95℃，介质中重离子含量达超纯水标准；卫生性能符合国家卫生标准要求；
2.具有优良的强度、韧性以及耐化学腐蚀性能；
3.耐用：优异的耐老化和抗紫外线性能，使正常使用寿命比其他管道系统均有很大的延长；
4.低热传导性能：约为钢材的1/200；阻燃性能为自熄性；
5.轻便：重量轻，相当于钢管1/5，铜管的1/6；
6.阻力小，流率高：管壁平洁光滑，输送流体时具有较小的摩擦阻力和附着力；
7.安装简易，成本低廉：可采用粘接、螺纹等方式连接，而简便的是胶水连接。

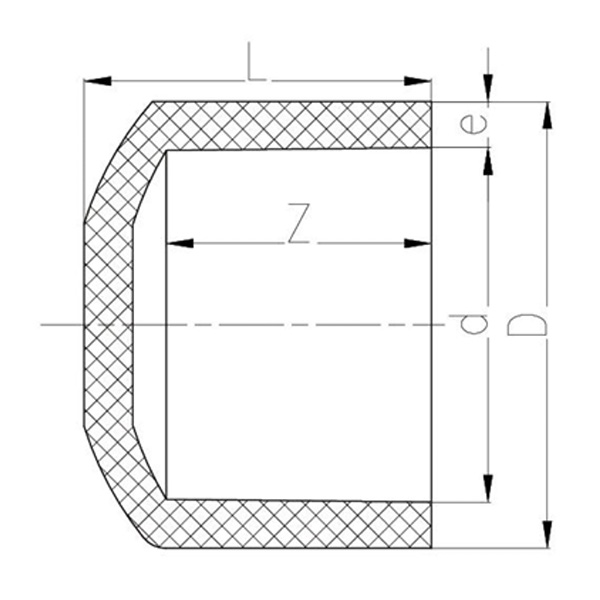

| 公称直径DN |
D |
d |
L |
Z |
e |
|
| 15 |
28 |
20 |
21.3 |
16 |
4 |
|
| 20 |
32 |
25 |
24.3 |
19 |
3.5 |
| 25 |
41 |
32 |
29.1 |
22 |
4.5 |
| 32 |
51 |
40 |
34.1 |
27 |
5.5 |
|
| 40 |
63 |
50 |
40.9 |
31 |
6.5 |
|
| 50 |
79 |
63 |
52.4 |
38 |
8 |
|
| 65 |
92 |
75 |
63.4 |
44 |
8.5 |
|
| 80 |
110 |
90 |
76.6 |
51 |
10 |
|
| 100 |
132 |
110 |
83.8 |
61 |
11 |
|
| 125 |
162 |
140 |
104 |
76 |
11 |
|
| 150 |
183 |
160 |
114.8 |
86 |
11.5 |
|
| 200 |
250 |
225 |
154 |
118.5 |
12.5 |
|
| 250 |
308 |
280 |
190 |
146 |
14 |
|
| 300 |
346 |
315 |
218 |
164 |
15.5 |
| 350 |
392 |
355 |
230 |
184 |
18.5 |
|
| 400 |
442 |
400 |
246 |
206 |
21 |
|
