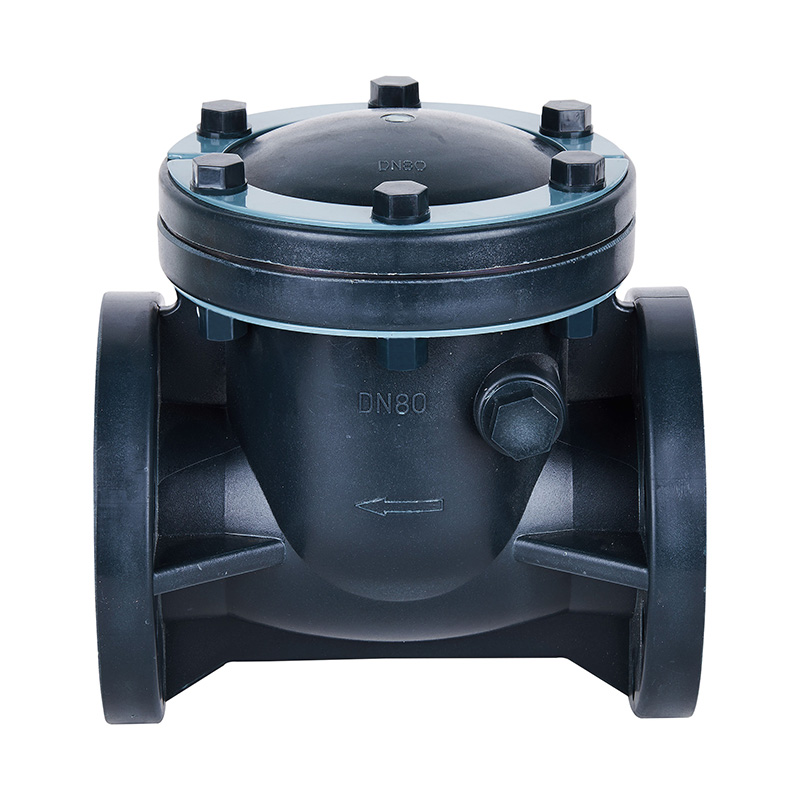

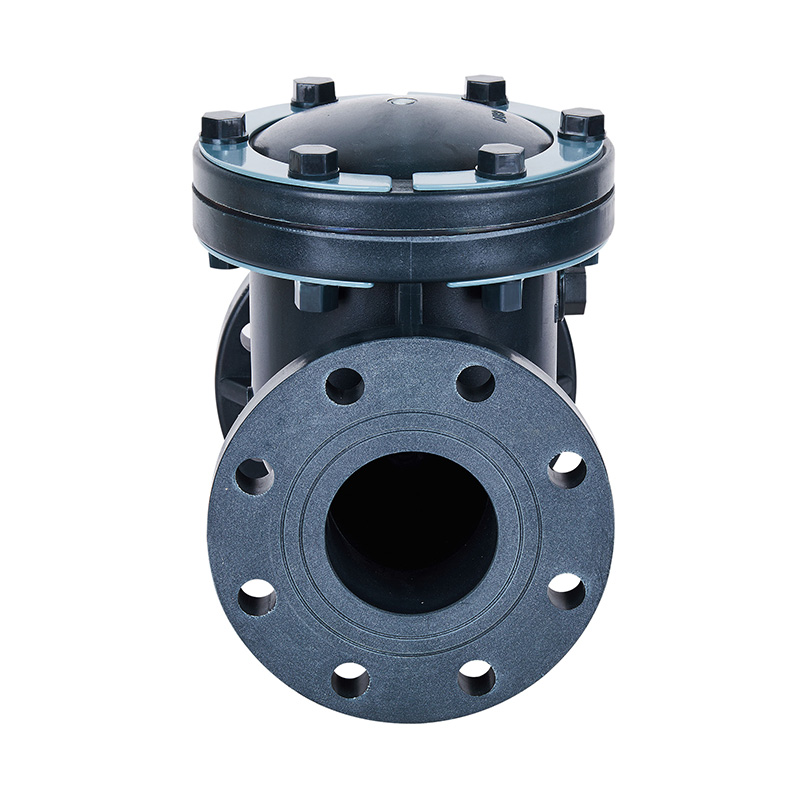

FRPP旋启式止回阀工业塑料单向对夹止回瓣阀工厂价格FRPP对夹旋启式止回阀工业塑料高性能单向止回瓣阀用于水处理ANSI美标
类型：塑料止回阀
产地：中国
品牌名称：KXPV
型号：H44F-10S
应用：一般
介质温度：中温、常温
电源：手动
介质：酸
端口尺寸：DN15-DN300
结构：检查
产品名称：对夹式止回阀
压力：中压
较小起订量：1 件
交货时间：7 天
颜色：灰黑色
包装：纸箱
| 产品结构特点 |
1. 防止液体的逆流现象，保护泵设备等。
2. 由于是悬臂式止回阀，对流体产生阻力较小。
3. 全塑料材料制造，发挥酸碱等腐蚀性流体的强耐腐蚀性。
4. 不仅可从配管上拆卸阀体，而且，可打开阀帽，进行内部点检维护。
| 应用温度范围表 |
| 材料 | 介质温度℃ | 材料 | 介质温度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增强聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 零件材质表 |
| 序号 | 零件名称 | 材料 | 数量 | ||||
| PVC-C | PVC-U | PVDF | PPH | FRPP | |||
| 1 | 阀体 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 2 | 阀盖 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 3 | 密封橡胶 | FPM | EPDM | FPM | EPDM | 1 | |
| 4 | 拍门 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 5 | 压紧螺栓 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 6 | 摇杆 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 7 | 螺栓 | 钢 | 不锈钢 | 钢 | 6-16 | ||
| 8 | 连接杆 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 9 | 螺母 | 钢 | 不锈钢 | 钢 | 6-32 | ||
| 10 | 压板 | 钢 | 不锈钢 | 钢 | 1 | ||
| 外形尺寸表 |
| 规格 | d(mm) | D(mm) | L(mm) | b(mm) | n-Φ(mm) |
| 1/2"(15) | 60 | 115 | 160 | 18 | 4-Φ16 |
| 3/4"(20) | 70 | 115 | 160 | 18 | 4-Φ16 |
| 1"(25) | 79 | 115 | 160 | 18 | 4-Φ16 |
| 1½"(40) | 98 | 145 | 170 | 20 | 4-Φ16 |
| 2"(50) | 121 | 160 | 200 | 21 | 4-Φ19 |
| 2½"(65) | 140 | 180 | 240 | 25 | 4-Φ19 |
| 3"(80) | 152 | 197 | 265 | 26 | 8-Φ19 |
| 4"(100) | 191 | 215 | 300 | 26 | 8-Φ19 |
| 5"(125) | 216 | 250 | 350 | 30 | 8-Φ22 |
| 6"(150) | 241 | 280 | 400 | 30 | 8-Φ22 |
| 8"(200) | 299 | 340 | 500 | 30 | 8-Φ22 |
| 10"(250) | 362 | 390 | 575 | 38 | 12-Φ25 |
