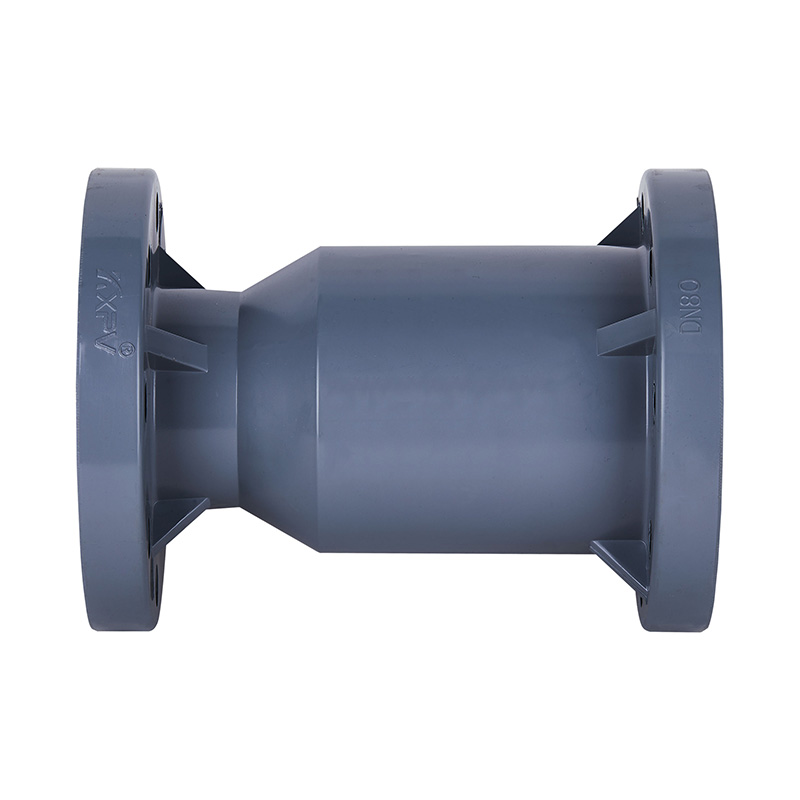

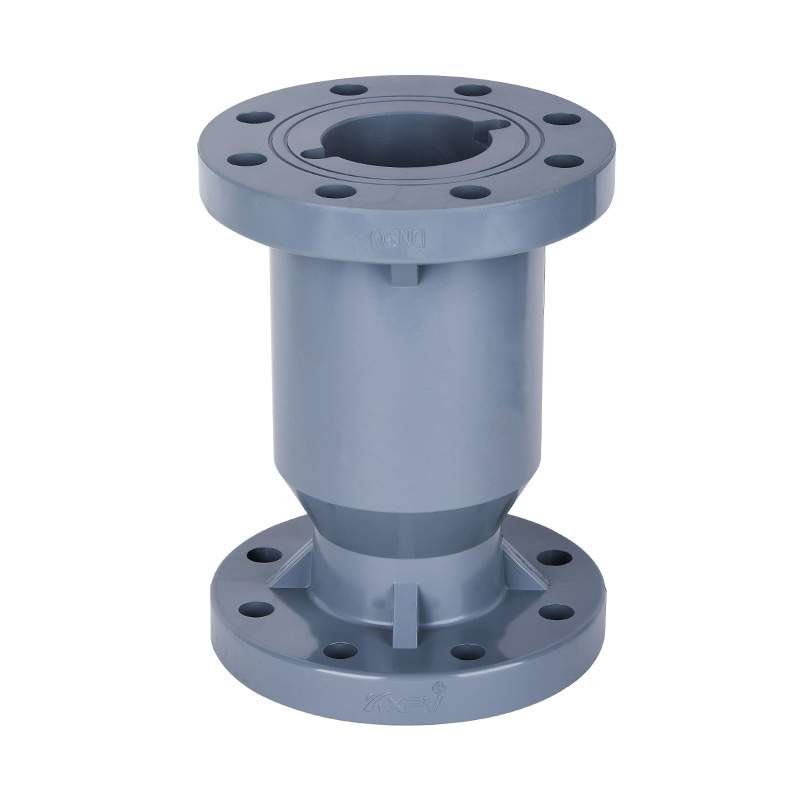

出厂价PVC-C立式球止回阀法兰端DN15-DN300塑料工业手轮止回球阀用于污水ANSI美标
类型：塑料止回阀
产地：浙江.宁波
品牌名称：KXPV
型号：H41F-10V
应用：一般
介质温度：中温、常温
电源：手动
介质：酸
端口尺寸：DN15-DN300
结构：检查
产品名称：立式止回阀
连接：法兰端
介质：酸
工作压力：0-10bar
操作：手轮
机身材质：塑料
交货时间：7 天
较小起订量：1 件
| 产品结构特点 |
1. 耐腐蚀
阀门整体采用新型塑料制造。对于各种酸碱介质都有较强的抗腐蚀性。
2. 流量大
阀门结构设计合理，从而减少整个管路的阻力，使介质能够顺利地通过，从而降低了压力的损失，保证了流量。
3. 止回性
结构简单，不易受其它因素的影响，所以具有优良的止回性。
4. 小而轻
阀门整体形状小巧，适合安装在狭小空间内。
| 应用温度范围表 |
| 材料 | 介质温度℃ | 材料 | 介质温度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增强聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 零件材质表 |
| 序号 | 零件名称 | 材料 | 数量 | ||||
| PVC-C | PVC-U | PVDF | PPH | FRPP | |||
| 1 | 阀体 | PVC-C | PVDF | PPH | FRPP | 1 | |
| 2 | 球芯 | PVC-C | PVDF-C | PVC-C | 1 | ||
| 3 | 密封橡胶 | FPM | 1 | ||||
| 4 | 密封座 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 外形尺寸表 |
| 规格 | d(mm) | D(mm) | L(mm) | b(mm) | n-Φ(mm) |
| 2"(50) | 121 | 160 | 185 | 22 | 4-Φ19 |
| 4"(100) | 191 | 215 | 285 | 25 | 8-Φ19 |
| 5"(125) | 216 | 245 | 357 | 31 | 8-Φ22 |
| 6"(150) | 241 | 280 | 410 | 30 | 8-Φ23 |
| 8"(200) | 299 | 335 | 400 | 35 | 8-Φ23 |
| 10"(250) | 362 | 406 | 450 | 38 | 12-Φ25 |
