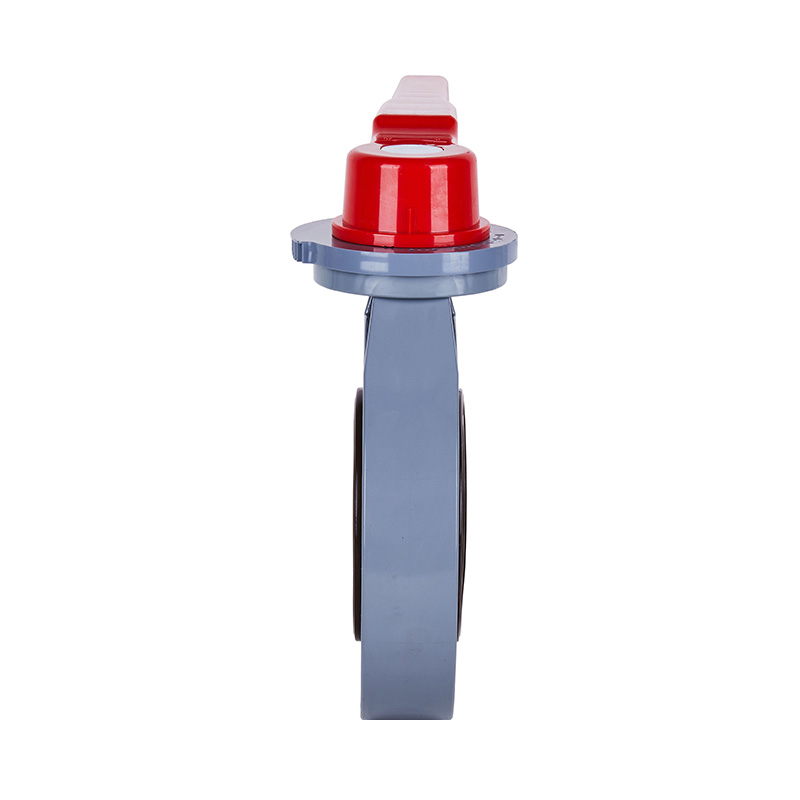

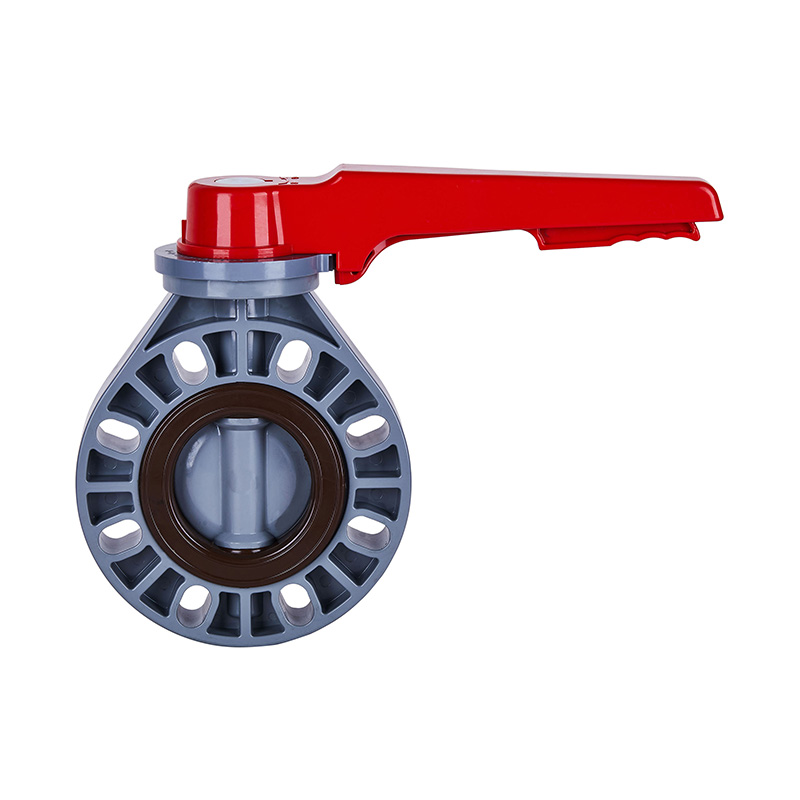

定制全新PVC-C手杆式光轴DN15-200蝶阀灰色DIN JIS ANSI标准4英寸法兰端塑料阀门ANSI美标
品牌名称：KXPV
型号：D71X-10V
应用：一般
材质：塑料
颜色：灰黑红
介质温度：高温、中温
压力：中压
电源：手动
介质：酸
端口尺寸：DN40-DN150
结构:蝴蝶
主体材料：PVC-C
连接：法兰端
标准：GB/T27725
用途：工业
工作温度：-20~95℃
交货时间：7 天
较小起订量：1 件
| 产品结构特点 |
| 应用温度范围表 |
| 材料 | 介质温度℃ | 材料 | 介质温度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增强聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||

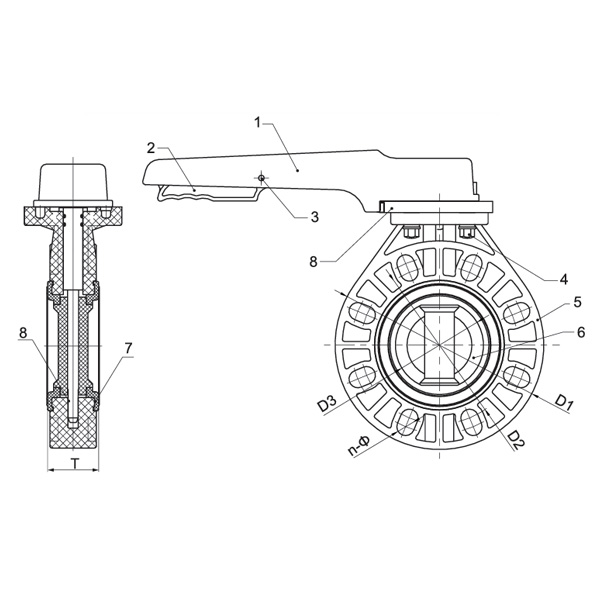

| 零件材质表 |
| 序号 | 零件名称 | 材料 | 数量 | ||||
| PVC-C | PVC-U | PVDF | PPH | FRPP | |||
| 1 | 手柄 | 合金料 | 1 | ||||
| 2 | 定位杆 | 合金料 | 1 | ||||
| 3 | 定位板 | 合金料 | 1 | ||||
| 4 | 螺帽罩 | FRPP | PPH | FRPP | 4 | ||
| 5 | 阀体 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 6 | 阀瓣 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 7 | 密封橡胶 | FPM | EPDM | FPM | EPDM | 1 | |
| 8 | 阀杆 | 钢 | 1 | ||||
| 9 | 销子 | 钢 | 1 | ||||
| 外形尺寸表 |
| 规格 | D1(mm) | D2(mm) | D3(mm) | D4(mm) | T(mm) | n-Φ(mm) |
| 1½"(40) | 148 | 96 | 110 | 41.5 | 39 | 4-Φ19*25 |
| 2"(50) | 162 | 108 | 125 | 48.5 | 43 | 4-Φ19*26 |
| 2½"(65) | 180 | 128 | 145 | 63 | 45 | 4-Φ19*26 |
| 3"(80) | 196 | 148 | 160 | 75.5 | 45 | 8-Φ19*24 |
| 4"(100) | 225 | 168 | 191 | 95 | 56.5 | 8-Φ19*29 |
| 5"(125) | 255 | 200 | 216 | 120 | 65 | 8-Φ23*31 |
| 6"(150) | 285 | 225 | 241 | 143.5 | 75 | 8-Φ23*31 |
| 8"(200) | 340 | 280 | 299 | 195 | 85 | 8-Φ23*32 JIS:12-Φ23*27 |
