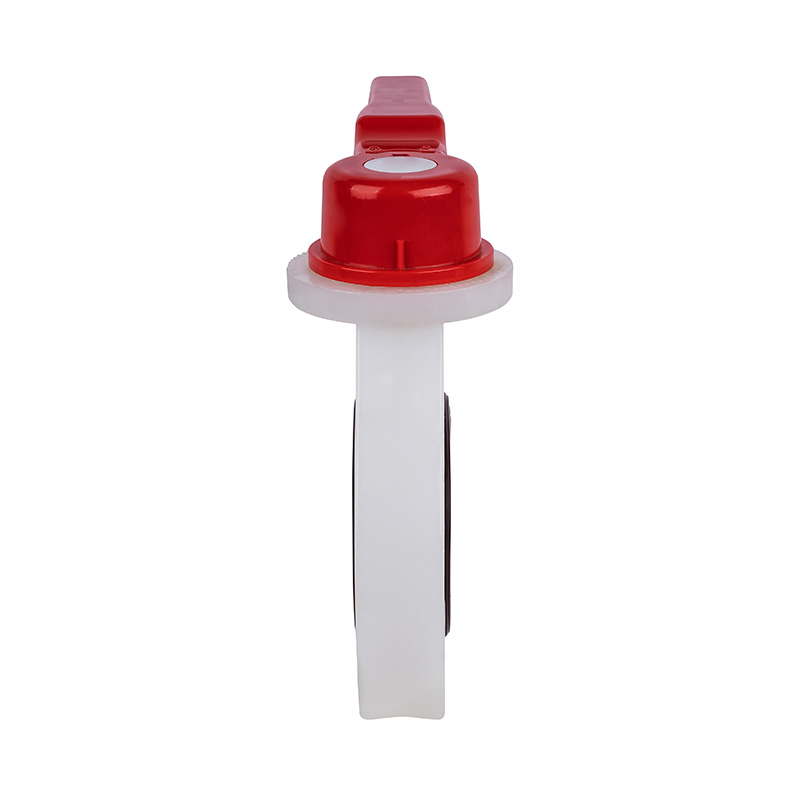

PVDF手轮式蝶阀手动中心密封软密封DN15-200工业和家用塑料杠杆手柄阀
驾驶模式：手动
连接形式：晶圆
结构：中心密封
密封形式：强制密封
阀杆：普通
工作压力：低压（Pn<1.6mpa）
工作温度：-40~150°C
密封面材质：软密封
应用：工业用途、水工业用途、
阀杆：钢，不锈钢
商标：KXPV
规格：DN15-200
产地：浙江.宁波
| 产品结构特点 |
| 应用温度范围表 |
| 材料 | 介质温度℃ | 材料 | 介质温度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增强聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 零件材质表 |
|
件号 |
名称 |
材质 |
|
1 |
手柄盖 |
合金料 |
|
2 |
六角螺母 |
钢、不锈钢 |
|
3 |
手柄 |
合金料 |
|
4 |
阀杆 |
钢、不锈钢 |
|
5 |
弹簧 |
钢 |
|
6 |
调节定位板 |
合金料 |
|
7 |
销 |
钢 |
|
8 |
定位杆 |
合金料 |
|
9 |
阀体 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
|
10 |
密封橡胶 |
EPDM,FPM |
|
11 |
阀瓣 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
手柄式蝶阀装配明细图
| 零件材质表 |
|
编号 |
部件名称 |
材质 |
数量 |
|
1 |
手柄 |
合金料 |
1 |
|
2 |
定位杆 |
合金料 |
1 |
|
3 |
定位板 |
合金料 |
1 |
|
4 |
螺帽罩 |
FRPP |
4 |
|
5 |
阀体 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
1 |
|
6 |
阀瓣 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
1 |
|
7 |
密封橡胶 |
EPDM, FPM |
1 |
|
8 |
阀杆 |
钢、不锈钢 |
1 |
|
9 |
销子 |
合金料 |
1 |
| 外形尺寸表 |
| 公称直径 DN(mm) |
法兰外径 D1 |
孔距D2 | 内径 D3 |
T | n-Φ | ||||||||||||||||||||||||||||||||||||||||||||||||||
| GB | JIS | ANSI | GB | JIS | ANSI | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 148 | 110 | 105 | 98.4 | 45 | 39 | 4-Φ19X25 | 4-Φ19X25 | 4-Φ19X25 | ||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 162 | 125 | 120 | 120.7 | 50 | 40 | 4-Φ19X26.5 | 4-Φ19X26.5 | 4-Φ19X26.5 | ||||||||||||||||||||||||||||||||||||||||||||||
| 65 | 180 | 145 | 140 | 139.7 | 64 | 42 | 4-Φ19X26.5 | 4-Φ19X26.5 | 4-Φ19X26.5 | ||||||||||||||||||||||||||||||||||||||||||||||
| 80 | 198 | 160 | 150 | 152.4 | 77 | 42 | 8-Φ19X25 | 8-Φ19X24 | 4-Φ19X20 | ||||||||||||||||||||||||||||||||||||||||||||||
| 100 | 225 | 180 | 175 | 190.5 | 96 | 52 | 8-Φ18X32 | 8-Φ19X32 | 8-Φ19X32 | ||||||||||||||||||||||||||||||||||||||||||||||
| 125 | 255 | 210 | 210 | 215.9 | 120 | 61 | 8-Φ23X33 | 8-Φ23X33 | 8-Φ23X33 | ||||||||||||||||||||||||||||||||||||||||||||||
| 150 | 285 | 240 | 240 | 241.3 | 145 | 71 | 8-Φ23X34 | 8-Φ23X34 | 8-Φ23X34 | ||||||||||||||||||||||||||||||||||||||||||||||
| 200 | 340 | 295 | 290 | 298.5 | 196.5 | 81 | 8-Φ23X33.5 | 12-Φ23×27 | 8-Φ23x33.5 | ||||||||||||||||||||||||||||||||||||||||||||||
