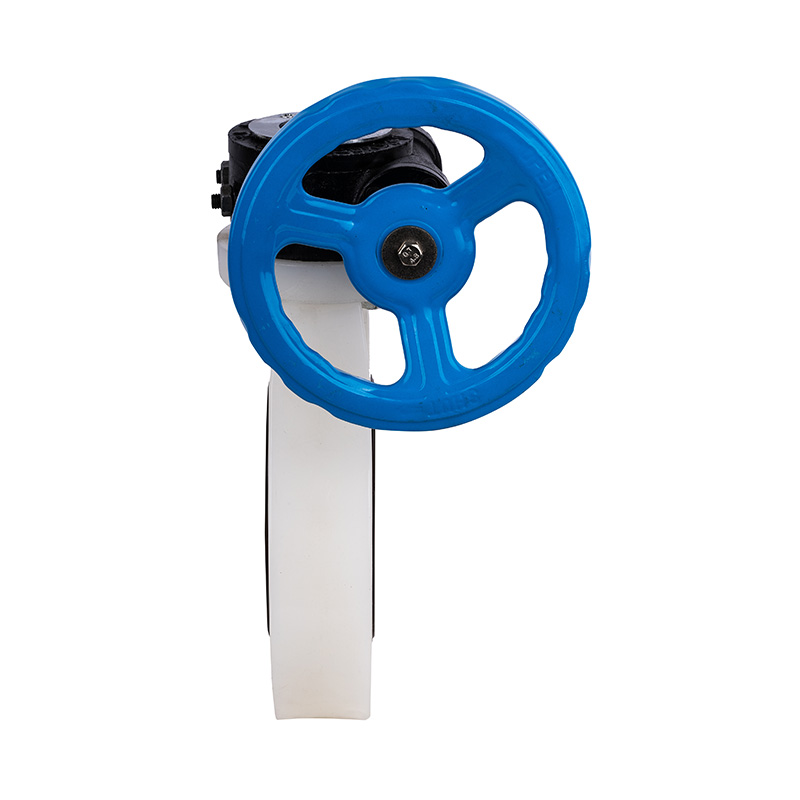

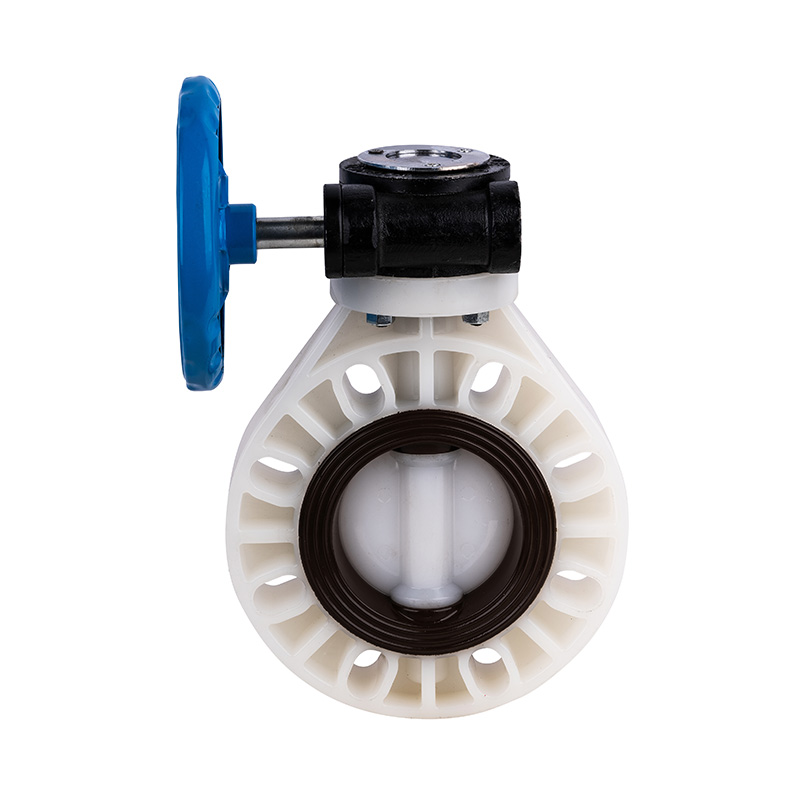

PVDF蜗轮式蝶阀手动中心密封软密封DN40-1000工业和家用塑料杠杆手柄阀日标
驾驶模式：手动
连接形式：晶圆
结构：中心密封
密封形式：强制密封
阀杆：普通
工作压力：低压（Pn<1.6mpa）
工作温度：-40~150°C
密封面材质：软密封
应用：工业用途、水工业用途、
阀杆：钢，不锈钢
商标：KXPV
规格：DN40-1000
产地：浙江.宁波
| 产品结构特点 |
| 应用温度范围表 |
| 材料 | 介质温度℃ | 材料 | 介质温度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增强聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 零件材质表 |
|
件号 |
名称 |
材质 |
|
1 |
手轮 | 铸铁，铝合金 |
|
2 |
蜗轮轴 | 钢 |
|
3 |
指示器铭牌 | 铝 |
|
4 |
六角螺栓 | 钢、不锈钢 |
|
5 |
蜗轮盖 | 铸铁，铝合金 |
|
6 |
蜗轮箱 | 铸铁，铝合金 |
|
7 |
限位螺栓 | 钢、不锈钢 |
|
8 |
阀杆 | 钢、不锈钢 |
|
9 |
双头螺柱 | 钢、不锈钢 |
|
10 |
六角螺母 | 钢、不锈钢 |
|
11 |
密封橡胶 | EPDM,FPM |
| 12 | 阀板 | FRPP,PVDF,PVC-C,PVC-U,PPH |
| 13 | 阀体 | FRPP,PVDF,PVC-C,PVC-U,PPH |
蜗轮式蝶阀装配明细图
| 零件材质表 |
|
编号 |
部件名称 |
材质 |
数量 |
|
1 |
手轮 | 铸铁 |
1 |
|
2 |
蜗轮头 | 铸铁 |
1 |
|
3 |
销子 | 钢 |
1 |
|
4 |
螺帽罩 | FRPP |
4 |
|
5 |
阀体 | FRPP,PVDF,PVC-C,PVC-U,PPH |
1 |
|
6 |
阀板 | FRPP,PVDF,PVC-C,PVC-U,PPH |
1 |
|
7 |
密封橡胶 | EPDM，FPM |
1 |
|
8 |
阀杆 | 钢、不锈钢 |
1 |
| 外形尺寸表 |
| 公称直径 DN (mm) |
D1 | D2 | D3 | L | n-ø | ||||
| GB | JIS | ANSI | GB | JIS | ANSI | ||||
| 32(1 1/4") | 140 | 100 | 100 | 3.45 | 35 | 35 | 4-ø17X25 | 4-ø17X25 | 4-ø17X25 |
| 40(1 1/2") | 148 | 110 | 105 | 3.88 | 41.5 | 39 | 4-ø19X25 | 4-ø19X25 | 4-ø19X25 |
| 50(2") | 162 | 125 | 120 | 4.74 | 50 | 40 | 4-ø19X26.5 | 4-ø19X26.5 | 4-ø19X26.5 |
| 65(2 1/2"） | 180 | 145 | 140 | 5.49 | 64 | 42 | 4-ø19X26.5 | 4-ø19X26.5 | 4-ø19X26.5 |
| 80(3") | 198 | 160 | 150 | 6 | 77 | 42 | 8-ø19X25 | 8-ø19X24 | 4-ø19X25 |
| 100(4")） | 225 | 180 | 175 | 7.5 | 96 | 52 | 8-ø19X32 | 8-ø19X32 | 8-ø19X32 |
| 125(5"） | 255 | 210 | 210 | 8.5 | 120 | 61 | 8-ø23X33 | 8-ø23X33 | 8-ø23X33 |
| 150(6") | 285 | 240 | 240 | 9.51 | 145 | 71 | 8-ø23X34 | 8-ø23X34 | 8-ø22X34 |
| 200(8"） | 340 | 295 | 290 | 11.75 | 196.5 | 81 | 8-ø23X33.5 | 12-ø23X27 | 8-ø23X33.5 |
| 250(10") | 395 | 350 | 355 | 14.25 | 245.5 | 110 | 12-ø23X32.5 | 12-ø25X32.5 | 12-ø25X32.5 |
| 400(16") | 597 | 515 | 510 | 21.26 | 399 | 140 | 16-ø27X43 | 16-ø27 | 16-ø30X43 |
| 450(18") | 635 | 560 | 565 | 22.76 | 446 | 150 | 20-ø26X28.5 | 20-ø26X28.5 | 16-ø32X34. 5 |
| 500(20") | 700 | 620 | 620 | 25 | 494 | 150 | 20-ø26X44 | 20-ø26X44 | 20-ø32X44 |
| 700(28") | 928 | 820 | 840 | 34.02 | 670 | 185 | 24-ø31X44 | 24-ø33 | 24-ø35 |
| 800(32"） | 1060 | 950 | 950 | 38.5 | 755 | 220 | 24-ø41X60 | 28-ø33X38 | 24-ø41X60 |
| 1000(40"） | 1210 | 1160 | 1160 | 46.26 | 935 | 236 | 28-ø36X52 | 28-ø39 | 32-ø41 |
| 800 (32") | 1060 | 950 | 950 | 38.5 | 755 | 220 | 24-Φ41X60 | 28-Φ33X39 | 24-Φ41X60 |
| 1000 (40") | 1230 | 1160 | 1160 | 46.26 | 935 | 236 | 28-Φ36X52 | 28-Φ39 | 32-Φ41 |
