【科普贴】球阀工作原理与结构原理演示


发布时间:2019-07-17 22:29:41 星期三

球阀(Ball Valve)启闭件是球体,由阀杆带动,并绕球阀轴线作旋转90°开启或关闭。亦可用于流体的调节与控制,在管路中主要用来做切断、分配和改变介质的流动方向,密封性好,操作方便,开闭迅速,结构简单、体积小、阻力小,重量轻等特点。

1.通过阀杆向左传动球体,旋转90度,全部打开。
2.通过阀杆向右传动球体,旋转90度,全部关闭。

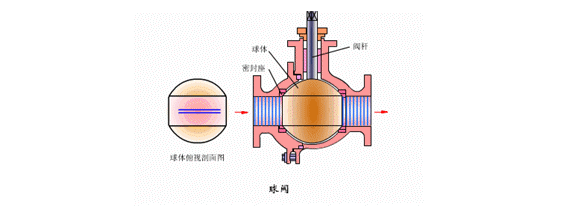

球阀结构原理

1、球阀由阀体、阀杆、密封座、球体组成。
2、球阀的球芯是圆形的,可通过模拟信号调节球体开量,从而达到精准调节。
3、采用橡胶密封,密封可靠。
4、耐高温,阀门不同材质耐温范围不同,最高可耐温度达150°。
5、结构简单,可自由拆卸密封,更换密封材料,使用方便。
6、使用寿命长,在正常工况下,多频操作,无需更换密封件,可连续10万次动作。
7、由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。
8、全通径结构,流体阻力小,流量大,流量不受损失。
9、启闭速度快,开启关闭只需90度旋转,最快开启时间1秒。
