【科普贴】截止阀工作原理与结构原理


发布时间:2019-05-24 15:52:31 星期五

截止阀(Globe Valve)启闭件是塞形的阀瓣,密封上面呈平面或锥面,阀瓣沿阀座的中心线作直线运动从而达到启闭,在管路中主要用来做切断介质,结构简单,易于安装,操作方便,通道流畅,流阻数小,结构简单等特点。

截止阀工作原理

A、开启过程

1在关闭位置,阀体受阀杆的机械施压作用,紧压在阀座上。

2当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。

3阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。

4直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。

B、关闭过程

1关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。

2继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和闸板同时旋转90°。

3快要关闭时闸体已在与阀座无接触的情况下旋转了90°。

4手轮转动的最后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。

截止阀结构原理

截止阀是指关闭件(阀瓣)沿阀座中心线移动的阀门。根据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对流量的调节。因此,这种类型的阀门非常适合作为切断或调节以及节流使用。



1、启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。

2、上装式结构。对装在管道上的阀门可直接在线检查与维修,能有效减少装置停车,降低成本。

3、单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。

4、低扭矩设计。特殊结构设计的阀杆,只需配一个小手把阀门就能轻松启闭。

5、楔形密封结构。阀门是靠阀杆提供的机械力,将球楔压到阀座上而密封,使阀门的密封性不受管线压差变化的影响,在各种工况下密封性能都有可靠保证。

6、密封面的自清洁结构。当球体倾离阀座时,管线中的流体沿球体密封面成360°均匀通过,不仅消除了高速流体对阀座局部的冲刷,也冲走了密封面上的聚积物,达到自清洁的目的。

 7、阀门口径DN50以下启闭用阀杆为全塑制作、DN65以上为塑包钢材料,过流部件全部为塑料材质防腐性能高。

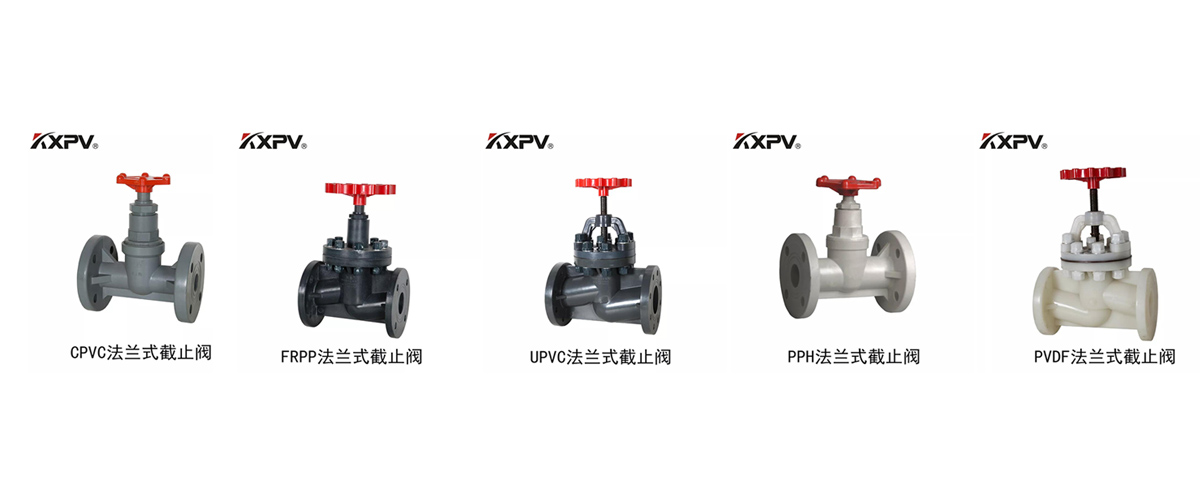

8、材质为耐腐蚀塑料(FRPP、CPVC、UPVC、PPH、PVDF)
