| 材料 |
介质温度℃ |
材料 |
介质温度℃ |
| 氯化聚氯乙烯(PVC-C) |
-20℃~+95℃ |
聚氯乙烯(PVC-U) |
-5℃~+45℃ |
| 增强聚丙烯(FRPP) |
-20℃~+120℃ |
均聚聚丙烯(PPH) |
-20℃~+110℃ |
| 聚偏二氟乙烯(PVDF) |
40℃~+150℃ |
|
|

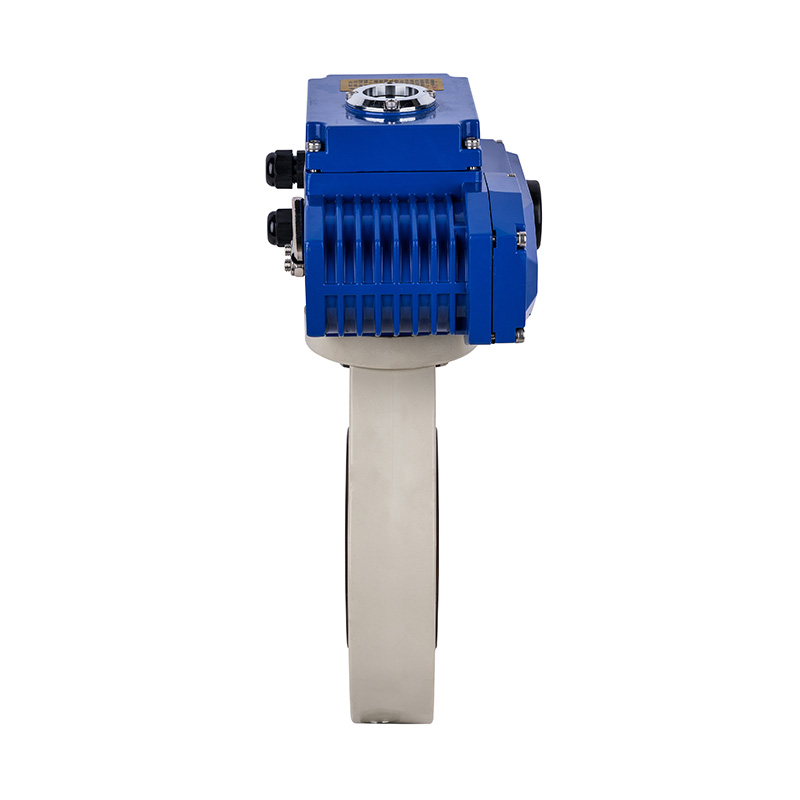

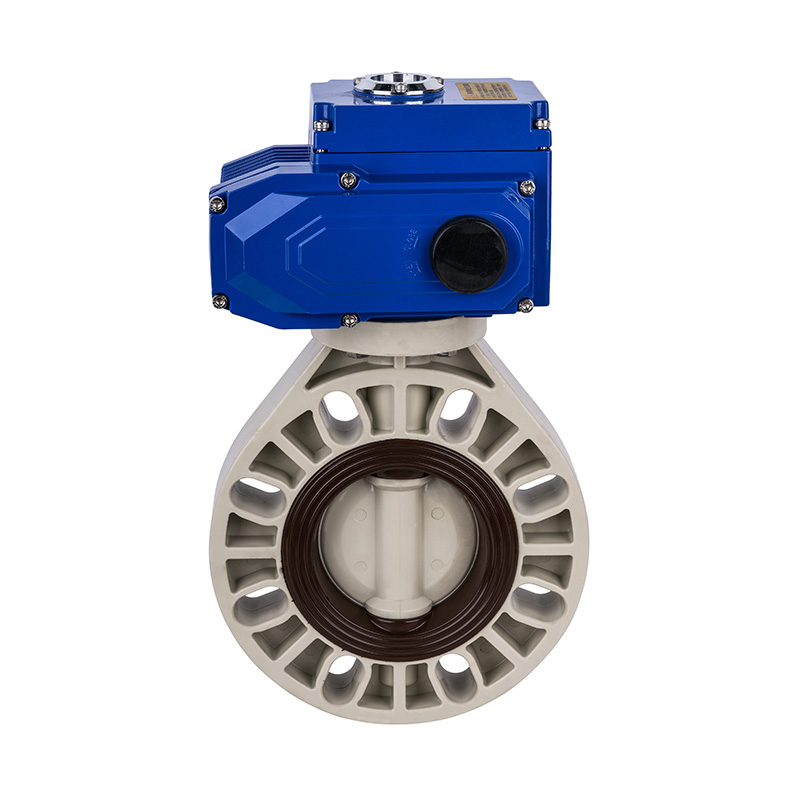

1.工程塑料系列蝶阀采用FRPP、PVDF、PVC-C、PVC-U、PPH等耐腐蚀热塑性塑料一次注塑成型,有较强抗腐蚀能力。
2.采用高耐腐蚀性橡胶来保证阀门的密封性能,适合用来输送高粘度介质。
3.结构简单,90°回转启闭迅速,安装方便,调节性能好。
4.可通过电脑、控制中心远程操控执行器,通过阀门的启闭来控制介质的流通及流量,更加方便、快捷,减少人工损耗,保障现场作业人员的安全。

| 件号 |
名称 |
材质 |
| 1 |
电动头 |
铝 |
| 2 |
螺柱 |
钢、不锈钢 |
| 3 |
六角螺母 |
不锈钢、钢 |
| 4 |
阀体 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
| 5 |
密封橡胶 |
EPDM,FPM |
| 6 |
阀板 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
| 7 |
阀杆 |
钢、不锈钢 |
公称直径 DN(mm) |
法兰外径 D1 |
孔 距D2 |
内径 D3 |
T |
H |
n-Φ |
| GB |
JIS |
ANSI |
GB |
JIS |
ANSI |
| 32(11/4") |
140 |
100 |
100 |
88.9 |
33 |
35 |
270 |
4-Φ17 |
4-Φ17 |
4-Φ17 |
| 40(11/2") |
150 |
110 |
105 |
98.4 |
41.5 |
39 |
280 |
4-Φ19X25 |
4-Φ19X25 |
4-Φ19X25 |
| 50(2") |
160 |
125 |
120 |
120.7 |
50 |
40 |
300 |
4-Φ19X26.5 |
4-Φ19X26.5 |
4-Φ19X26.5 |
| 65(21/2") |
180 |
145 |
140 |
139.7 |
64 |
42 |
310 |
4-Φ19X26.5 |
4-Φ19X26.5 |
4-Φ19X26.5 |
| 80(3") |
200 |
160 |
150 |
152.4 |
77 |
42 |
400 |
8-Φ19X25 |
8-Φ19X25 |
4-Φ19X20 |
| 100(4") |
225 |
180 |
175 |
190.5 |
96 |
52 |
410 |
8-Φ19X32 |
8-Φ19X32 |
8-Φ19X32 |
| 125(5") |
255 |
210 |
210 |
215.9 |
120 |
61 |
500 |
8-Φ23X33 |
8-Φ23X33 |
8-Φ23X33 |
| 150(6") |
290 |
240 |
240 |
241.3 |
145 |
71 |
530 |
8-Φ23X34 |
8-Φ23X34 |
8-Φ23X34 |
| 200(8") |
340 |
295 |
290 |
298.5 |
196.5 |
81 |
600 |
8-Φ23X33.5 |
12-Φ23X27 |
8-Φ23X33.5 |
| 250(10") |
420 |
350 |
355 |
362 |
245.5 |
110 |
650 |
12-Φ23.5X32 |
12-Φ23.5X32 |
12-Φ23.5X32 |
| 300(12") |
500 |
400 |
|
431.8 |
291.5 |
115 |
750 |
12-Φ28X48 |
|
12-Φ28X48 |
| 350(14") |
550 |
460 |
|
476.3 |
340 |
127 |
850 |
16-Φ26 |
|
12-Φ33 |
| 400(16") |
619 |
515 |
510 |
539.8 |
399 |
140 |
950 |
16-Φ36X52 |
16-Φ36X52 |
16-Φ36X52 |
| 450(18") |
655 |
565 |
565 |
577.9 |
446 |
150 |
1050 |
20-Φ25 |
20-27 |
16-Φ33 |
| 500(20") |
705 |
620 |
620 |
635 |
494 |
150 |
1140 |
20-Φ26X33 |
20-Φ27X33 |
20-Φ26X33 |
| 600(24") |
816 |
725 |
|
749.3 |
570 |
170 |
1290 |
20-Φ28X38 |
|
20-Φ28X38 |
| 700(28") |
910 |
840 |
840 |
|
670 |
185 |
1530 |
24-Φ33X44 |
24-33X44 |
|
| 800(32") |
1055 |
960 |
950 |
977.9 |
755 |
240 |
1690 |
24-Φ44.5X65 |
28-Φ36X52 |
24-Φ44.5X65 |
| 1000(40") |
1230 |
1160 |
1160 |
|
935 |
236 |
1800 |
28-Φ36X52 |
28-Φ39 |
|
