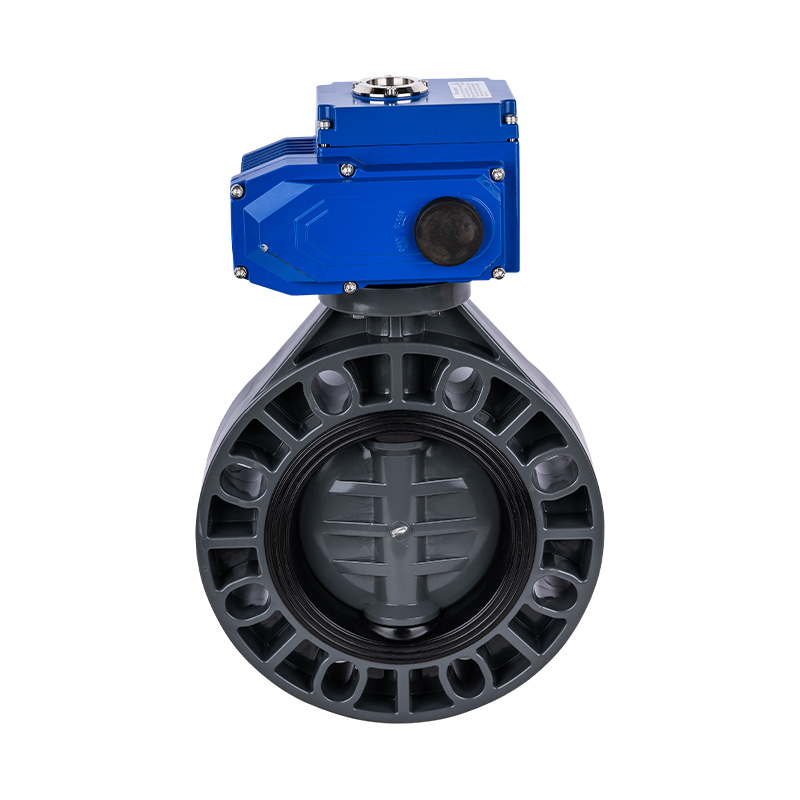

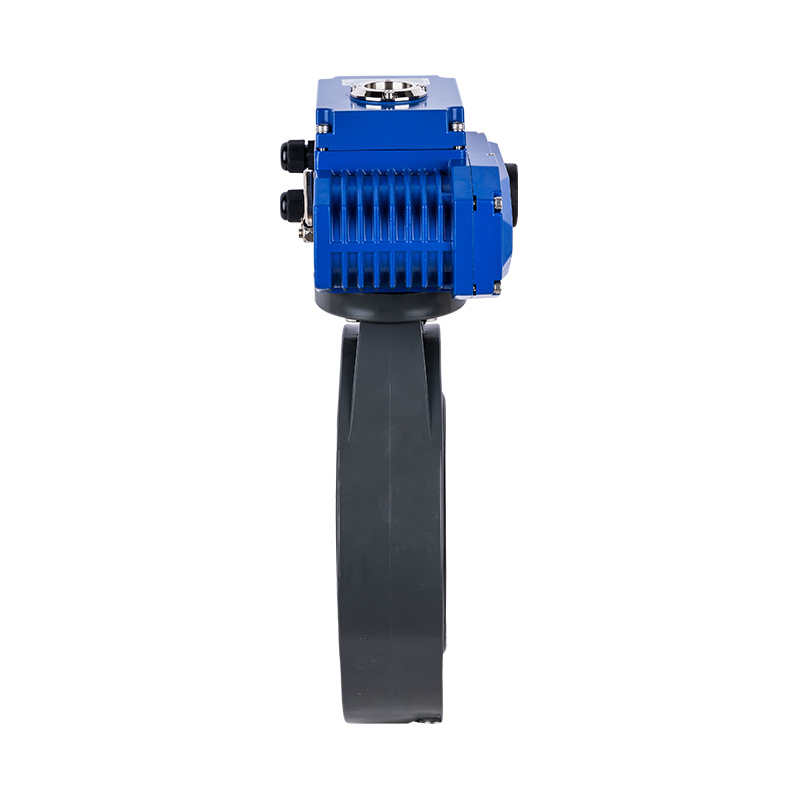

FRPP电动自动蝶阀中心密封软密封DN32-1000工业和家用塑料蝶阀
驾驶模式：自动
连接形式：晶圆
结构：中心密封
密封形式：强制密封
阀杆：普通
工作压力：低压（Pn<1.6mpa）
工作温度：-20~120°C
密封面材质：软密封
应用：工业用途、水工业用途、
阀杆：钢，不锈钢
商标：KXPV
规格：DN32-1000
产地：浙江.宁波
| 应用温度范围表 |
| 材料 | 介质温度℃ | 材料 | 介质温度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增强聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品结构特点 |
1．工程塑料系列蝶阀采用FRPP、PVDF、PVC-C、PVC-U、PPH等耐腐蚀热塑性塑料一次注塑成型，有较强抗腐蚀能力。
2．采用高耐腐蚀性橡胶来保证阀门的密封性能，适合用来输送高粘度介质。
3．结构简单，90°回转启闭迅速，安装方便，调节性能好。
4．可通过电脑、控制中心远程操控执行器，通过阀门的启闭来控制介质的流通及流量，更加方便、快捷，减少人工损耗，保障现场作业人员的安全。
| 零件材质表 |
| 件号 | 名称 | 材质 |
| 1 | 电动头 | 铝 |
| 2 | 螺柱 | 钢、不锈钢 |
| 3 | 六角螺母 | 不锈钢、钢 |
| 4 | 阀体 | FRPP,PVDF,PVC-C,PVC-U,PPH |
| 5 | 密封橡胶 | EPDM,FPM |
| 6 | 阀板 | FRPP,PVDF,PVC-C,PVC-U,PPH |
| 7 | 阀杆 | 钢、不锈钢 |
| 外形尺寸表 |
| 公称直径 DN(mm) |
法兰外径 D1 |
孔 距D2 | 内径 D3 |
T | H | n-Φ | |||||||||||||||||||||||||||||||||||||||||||||||
| GB | JIS | ANSI | GB | JIS | ANSI | ||||||||||||||||||||||||||||||||||||||||||||||||
| 32(11/4") | 140 | 100 | 100 | 88.9 | 33 | 35 | 270 | 4-Φ17 | 4-Φ17 | 4-Φ17 | |||||||||||||||||||||||||||||||||||||||||||
| 40(11/2") | 150 | 110 | 105 | 98.4 | 41.5 | 39 | 280 | 4-Φ19X25 | 4-Φ19X25 | 4-Φ19X25 | |||||||||||||||||||||||||||||||||||||||||||
| 50(2") | 160 | 125 | 120 | 120.7 | 50 | 40 | 300 | 4-Φ19X26.5 | 4-Φ19X26.5 | 4-Φ19X26.5 | |||||||||||||||||||||||||||||||||||||||||||
| 65(21/2") | 180 | 145 | 140 | 139.7 | 64 | 42 | 310 | 4-Φ19X26.5 | 4-Φ19X26.5 | 4-Φ19X26.5 | |||||||||||||||||||||||||||||||||||||||||||
| 80(3") | 200 | 160 | 150 | 152.4 | 77 | 42 | 400 | 8-Φ19X25 | 8-Φ19X25 | 4-Φ19X20 | |||||||||||||||||||||||||||||||||||||||||||
| 100(4") | 225 | 180 | 175 | 190.5 | 96 | 52 | 410 | 8-Φ19X32 | 8-Φ19X32 | 8-Φ19X32 | |||||||||||||||||||||||||||||||||||||||||||
| 125(5") | 255 | 210 | 210 | 215.9 | 120 | 61 | 500 | 8-Φ23X33 | 8-Φ23X33 | 8-Φ23X33 | |||||||||||||||||||||||||||||||||||||||||||
| 150(6") | 290 | 240 | 240 | 241.3 | 145 | 71 | 530 | 8-Φ23X34 | 8-Φ23X34 | 8-Φ23X34 | |||||||||||||||||||||||||||||||||||||||||||
| 200(8") | 340 | 295 | 290 | 298.5 | 196.5 | 81 | 600 | 8-Φ23X33.5 | 12-Φ23X27 | 8-Φ23X33.5 | |||||||||||||||||||||||||||||||||||||||||||
| 250(10") | 420 | 350 | 355 | 362 | 245.5 | 110 | 650 | 12-Φ23.5X32 | 12-Φ23.5X32 | 12-Φ23.5X32 | |||||||||||||||||||||||||||||||||||||||||||
| 300(12") | 500 | 400 | 431.8 | 291.5 | 115 | 750 | 12-Φ28X48 | 12-Φ28X48 | |||||||||||||||||||||||||||||||||||||||||||||
| 350(14") | 550 | 460 | 476.3 | 340 | 127 | 850 | 16-Φ26 | 12-Φ33 | |||||||||||||||||||||||||||||||||||||||||||||
| 400(16") | 619 | 515 | 510 | 539.8 | 399 | 140 | 950 | 16-Φ36X52 | 16-Φ36X52 | 16-Φ36X52 | |||||||||||||||||||||||||||||||||||||||||||
| 450(18") | 655 | 565 | 565 | 577.9 | 446 | 150 | 1050 | 20-Φ25 | 20-27 | 16-Φ33 | |||||||||||||||||||||||||||||||||||||||||||
| 500(20") | 705 | 620 | 620 | 635 | 494 | 150 | 1140 | 20-Φ26X33 | 20-Φ27X33 | 20-Φ26X33 | |||||||||||||||||||||||||||||||||||||||||||
| 600(24") | 816 | 725 | 749.3 | 570 | 170 | 1290 | 20-Φ28X38 | 20-Φ28X38 | |||||||||||||||||||||||||||||||||||||||||||||
| 700(28") | 910 | 840 | 840 | 670 | 185 | 1530 | 24-Φ33X44 | 24-33X44 | |||||||||||||||||||||||||||||||||||||||||||||
| 800(32") | 1055 | 960 | 950 | 977.9 | 755 | 240 | 1690 | 24-Φ44.5X65 | 28-Φ36X52 | 24-Φ44.5X65 | |||||||||||||||||||||||||||||||||||||||||||
| 1000(40") | 1230 | 1160 | 1160 | 935 | 236 | 1800 | 28-Φ36X52 | 28-Φ39 | |||||||||||||||||||||||||||||||||||||||||||||
