| 材料 |
介质温度℃ |
材料 |
介质温度℃ |
|
| 氯化聚氯乙烯(PVC-C) |
-20℃~+95℃ |
聚氯乙烯(PVC-U) |
-5℃~+45℃ |
| 增强聚丙烯(FRPP) |
-20℃~+120℃ |
均聚聚丙烯(PPH) |
-20℃~+110℃ |
| 聚偏二氟乙烯(PVDF) |
40℃~+150℃ |
|
|
1.抗化学性优越：使用温度范围广﹣20℃—95℃，介质中重离子含量达超纯水标准；卫生性能符合国家卫生标准要求；
2.具有优良的强度、韧性以及耐化学腐蚀性能；
3.耐用：优异的耐老化和抗紫外线性能，使正常使用寿命比其他管道系统均有很大的延长；
4.低热传导性能：约为钢材的1/200；阻燃性能为自熄性；
5.轻便：重量轻，相当于钢管1/5，铜管的1/6；
6.阻力小，流率高：管壁平洁光滑，输送流体时具有较小的摩擦阻力和附着力；
7.安装简易，成本低廉：可采用粘接、螺纹等方式连接，而简便的是胶水连接。

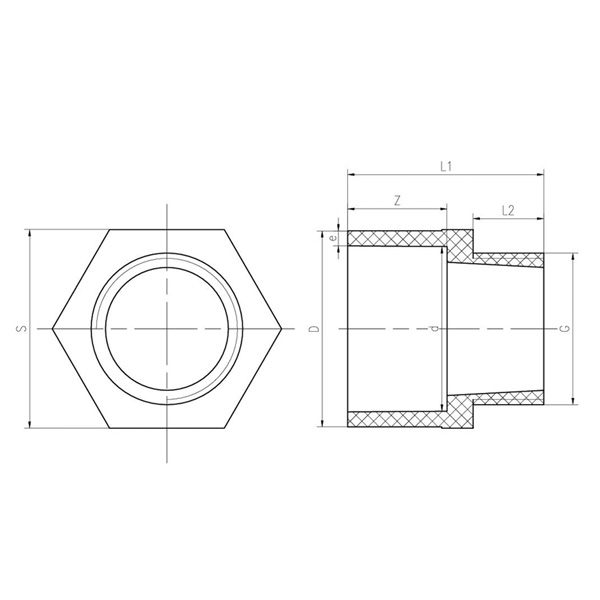

| 公称直径DN |
D |
d |
G |
L1 |
L2 |
Z |
S |
e |
| 15 |
28 |
20 |
R1/2 |
42 |
18 |
16 |
32 |
4 |
| 20 |
33 |
25 |
R3/4 |
45 |
18 |
19 |
34 |
4 |
| 25 |
40 |
32 |
R1 |
52.5 |
23.5 |
22 |
41 |
4 |
| 32 |
50 |
40 |
R1-1/4 |
60 |
25 |
26 |
51 |
5 |
| 40 |
61 |
50 |
R1-1/2 |
67 |
28 |
31 |
65 |
5.5 |
| 50 |
75 |
63 |
R2 |
75 |
27 |
38 |
76 |
6 |
