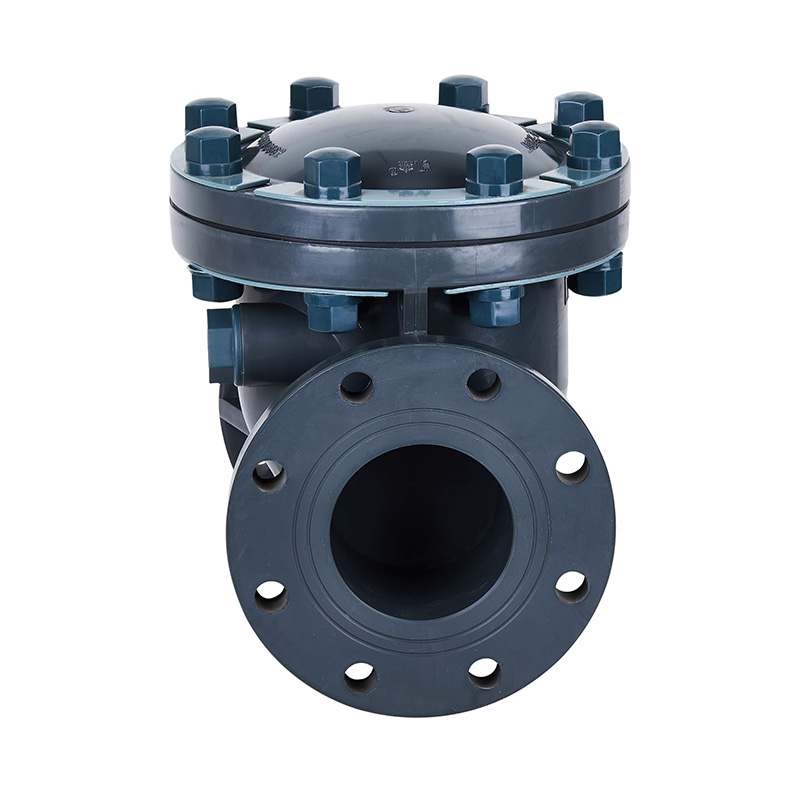

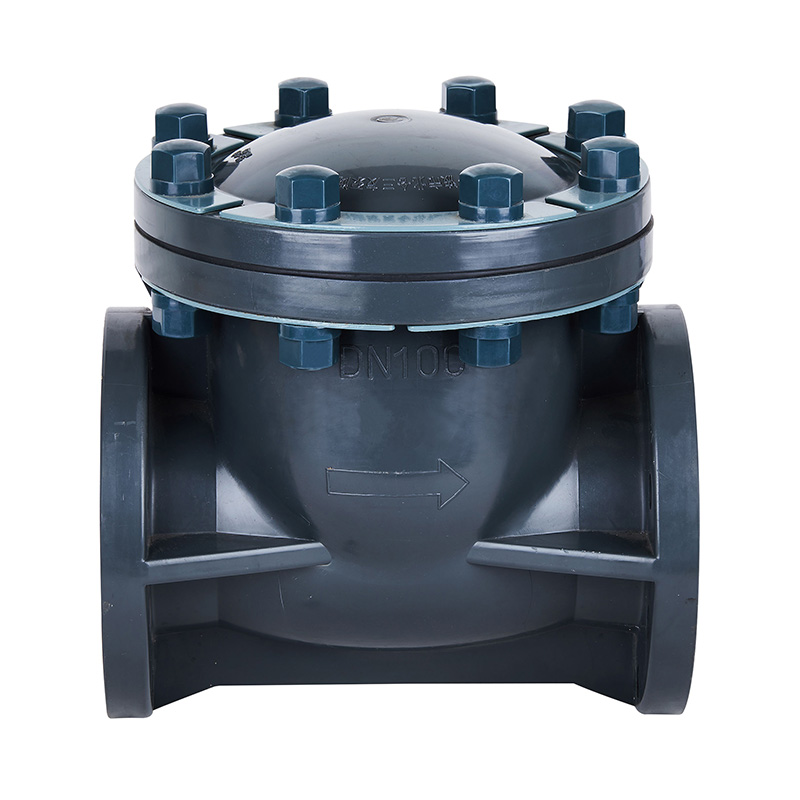

具有竞争力的价格 PVC-U 摆动式止回阀对夹式 DN15-DN300 塑料阀门，用于排水和化工行业
产地：中国
品牌名称：KXPV
型号：H44F-10U
应用：一般
材质：塑
介质温度：中温、常温
压力：中压
电源：手动
介质：酸
端口尺寸：DN15-DN300
结构：检查
产品名称：对夹式止回阀
交货时间：7 天
较小起订量：1 件
颜色：灰色
供应能力：10000 件/月
| 产品结构特点 |
1. 防止液体的逆流现象，保护泵设备等。
2. 由于是悬臂式止回阀，对流体产生阻力较小。
3. 全塑料材料制造，发挥酸碱等腐蚀性流体的强耐腐蚀性。
4. 不仅可从配管上拆卸阀体，而且，可打开阀帽，进行内部点检维护。
| 应用温度范围表 |
| 材料 | 介质温度℃ | 材料 | 介质温度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增强聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 零件材质表 |
|
件号No. |
名称 |
材质 |
|
1 |
螺帽盖 |
FRPP |
|
2 |
阀盖 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
|
3 |
揺杆 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
|
4 |
封盖 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
|
5 |
密封圈 |
EPDM,FPM |
|
6 |
密封螺母 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
|
7 |
连接杆 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
|
8 |
阀体 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
|
9 |
六角螺栓 |
钢、不锈钢 |
|
10 |
О型圏 |
EPDM,FPM |
|
11 |
六角螺栓 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
|
12 |
垫片 |
钢、不锈钢 |
|
13 |
六角螺母 |
钢、不锈钢 |
旋启式止回阀装配明细图
| 外形尺寸表 |
| 公称直径 DN(mm) |
D | d | L | b | n-Φ | ||||||||||||||||||||||||||||||||||||||||||||||||
| GB | JIS | ANSI | GB | JIS | ANSI | ||||||||||||||||||||||||||||||||||||||||||||||||
| 15(1/2") | 115 | 65 | 70 | 160 | 18 | 4-Φ14 | 4-Φ15 | ||||||||||||||||||||||||||||||||||||||||||||||
| 20(3/4") | 115 | 75 | 75 | 69.9 | 160 | 18 | 4-Φ14 | 4-Φ15 | 4-Φ16 | ||||||||||||||||||||||||||||||||||||||||||||
| 25(1") | 115 | 85 | 90 | 79.4 | 160 | 18 | 4-Φ18 | 4-Φ19 | 4-Φ16 | ||||||||||||||||||||||||||||||||||||||||||||
| 32(11/4") | 145 | 100 | 100 | 170 | 20 | 4-Φ18 | 4-Φ19 | ||||||||||||||||||||||||||||||||||||||||||||||
| 40(11/2") | 145 | 110 | 105 | 98.4 | 170 | 20 | 4-18 | 4-Φ19 | 4-Φ16 | ||||||||||||||||||||||||||||||||||||||||||||
| 50(2") | 160 | 125 | 120 | 120.7 | 200 | 21 | 4-Φ18 | 4-Φ19 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||
| 65(21/2") | 180 | 145 | 140 | 139.7 | 245 | 25 | 4-Φ18 | 4-Φ19 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||
| 80(3") | 195 | 160 | 150 | 152.4 | 265 | 26 | 8-Φ18 | 8-Φ19 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||
| 100(4") | 230 | 180 | 175 | 190.5 | 300 | 26 | 8-Φ18 | 8-Φ19 | 8-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||
| 125(5") | 250 | 210 | 210 | 215.9 | 350 | 30 | 8-Φ18 | 8-Φ23 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||
| 150(6") | 280 | 240 | 240 | 241.3 | 400 | 30 | 8-Φ22 | 8-Φ23 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||
| 200(8") | 340 | 295 | 290 | 298.5 | 500 | 30 | 8-P22 | 12-Φ23 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||
| 250(10") | 390 | 350 | 355 | 362 | 575 | 38 | 12-Φ22 | 12-Φ25 | 12-Φ26 | ||||||||||||||||||||||||||||||||||||||||||||
| 300(12") | 445 | 400 | 400 | 575 | 38 | 12-p22 | 16-Φ25 | ||||||||||||||||||||||||||||||||||||||||||||||
