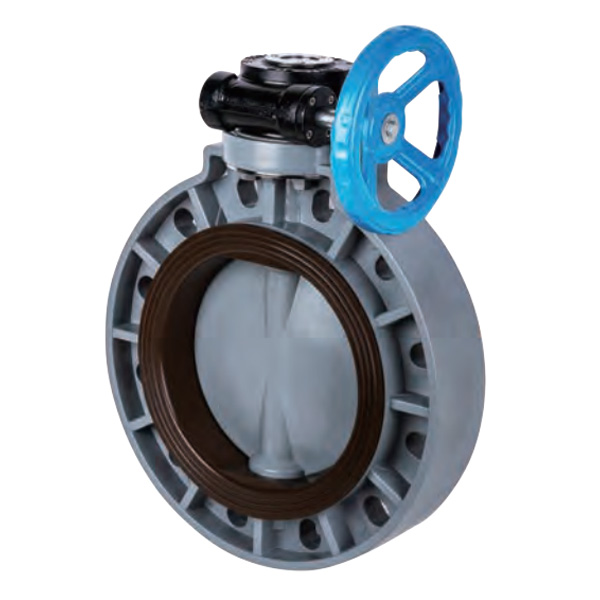

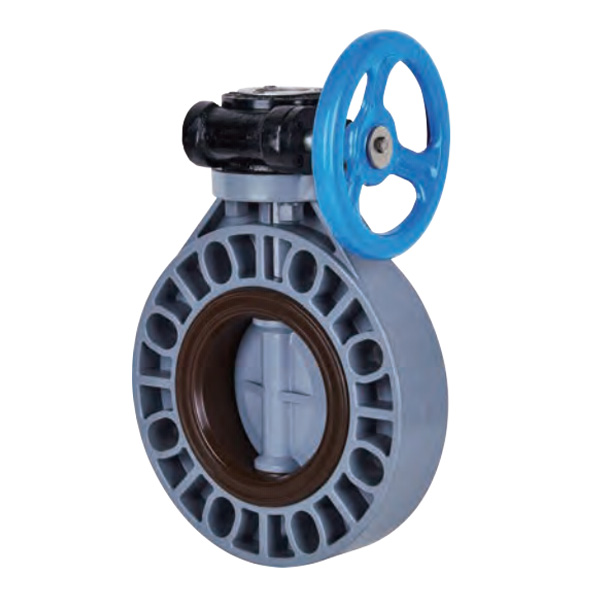

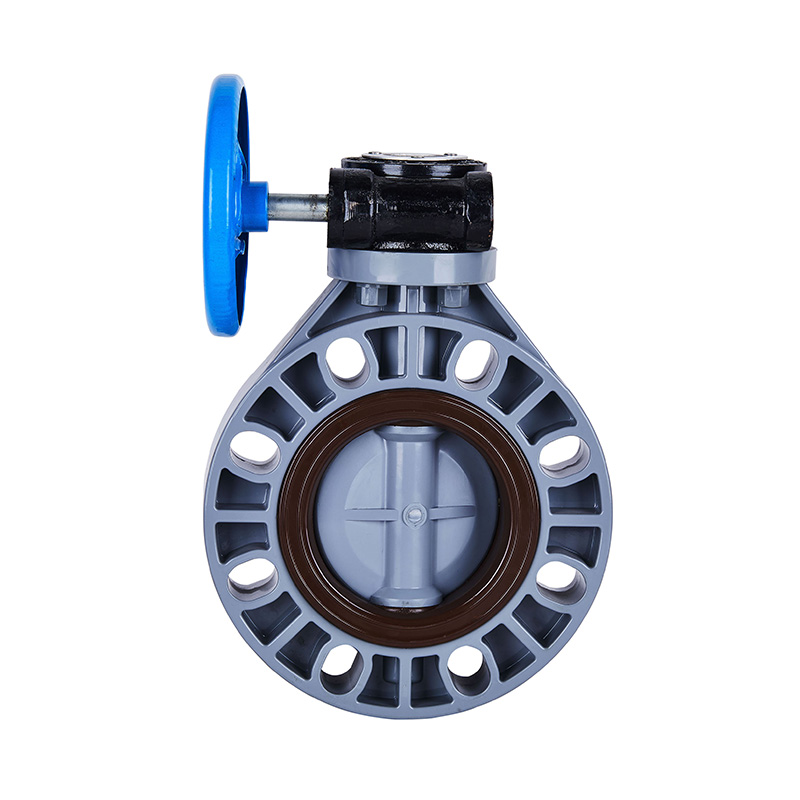

PVC-U D371X-10U 蜗轮蝶阀 DN32-1000国标

FRPP手轮式蝶阀手动中心密封软密封DN15-200工业和家用塑料杠杆手柄阀
驾驶模式：手动
连接形式：晶圆
结构：中心密封
密封形式：强制密封
阀杆：普通
工作压力：低压（Pn<1.6mpa）
工作温度：-20`120°C
密封面材质：软密封
应用：工业用途、水工业用途、
阀杆：钢，不锈钢
商标：KXPV
规格：DN15-200
产地：浙江.宁波

产品结构特点
1. 阀门小巧轻便，容易拆装及维修，并可在任意位置安装。
2. 结构简单、紧凑、操作扭矩小，90°回转开启迅速。
3. 流量特性趋直线，调节性能好。



应用温度范围表



材料        介质温度℃ 材料 介质温度℃
氯化聚氯乙烯(PVC-C) -20℃~+95℃ 聚氯乙烯(PVC-U) -5℃~+45℃
增强聚丙烯(FRPP) -20℃~+120℃ 均聚聚丙烯(PPH) -20℃~+110℃
聚偏二氟乙烯(PVDF) 40℃~+150℃

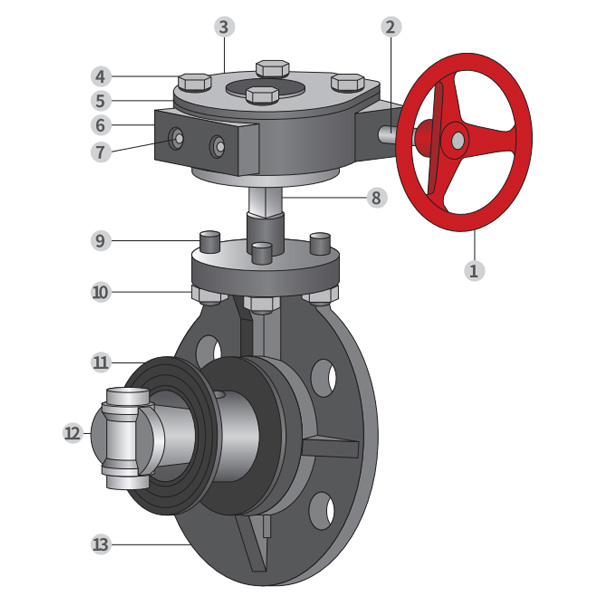

零件材质表



件号

名称

材质

1

 手轮 铸铁，铝合金

2

 蜗轮轴 钢

3

 指示器铭牌 铝

4

 六角螺栓 钢、不锈钢

5

 蜗轮盖 铸铁，铝合金

6

 蜗轮箱 铸铁，铝合金

7

 限位螺栓 钢、不锈钢

8

 阀杆 钢、不锈钢

9

 双头螺柱 钢、不锈钢

10

 六角螺母 钢、不锈钢

11

 密封橡胶 EPDM,FPM
12 阀板 FRPP,PVDF,PVC-C,PVC-U,PPH
13 阀体 FRPP,PVDF,PVC-C,PVC-U,PPH

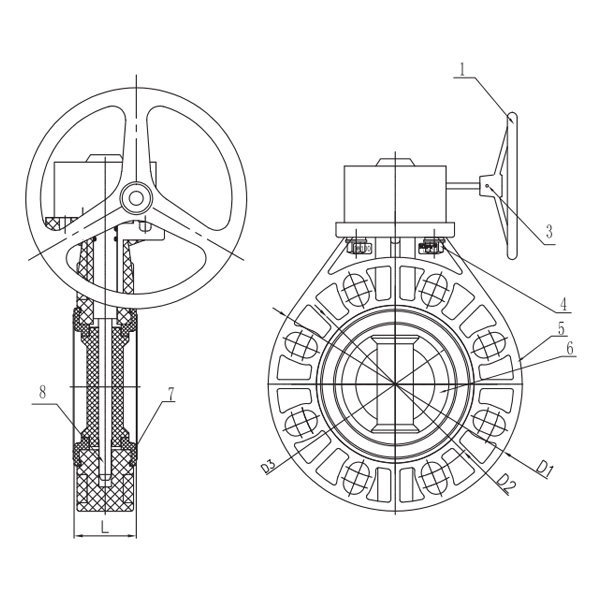

蜗轮式蝶阀装配明细图



零件材质表



编号

部件名称

材质

数量

1

 手轮 铸铁

1

2

 蜗轮头 铸铁

1

3

 销子 钢

1

4

 螺帽罩 FRPP

 4

5

 阀体 FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

 阀板 FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

 密封橡胶 EPDM，FPM

1

8

 阀杆 钢、不锈钢

1

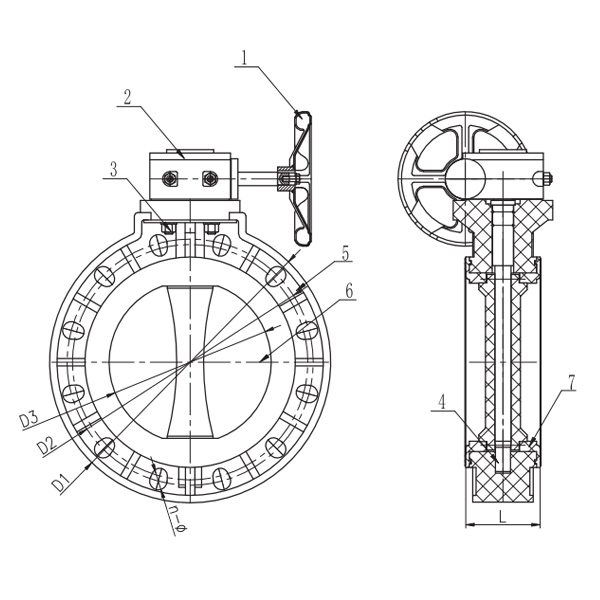

外形尺寸表



公称直径
DN(mm)		 法兰外径
D1		 孔距D2 内径
D3		 T n-Φ
GB JIS ANSI GB JIS ANSI
32(11/4") 140  100  100  88.9  33  35  4-Φ17 4-Φ17 4-Φ17
40(11/2") 150  110  105  98.4  41.5  39  4-Φ19X25 4-Φ19X25 4-Φ19X25
50(2") 160  125  120  120.7  50  40  4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
65(21/2") 180  145  140  139.7  64  42  4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
80(4") 200  160  150  152.4  77  42  8-Φ19X25 8-Φ19X25 4-Φ19X20
100(4") 225  180  175  190.5  96  52  8-Φ19X32 8-Φ19X32 8-Φ19X32
125(5") 255  210  210  215.9  120  61  8-Φ23X33 8-Φ23X33 8-Φ23X33
150(6") 290  240  240  241.3  145  71  8-Φ23X34 8-Φ23X34 8-923X34
200(8") 340  295  290  298.5  196.5  81  8-Φ23X33.5 12-Φ23X27 8-Φ23X33.5
250(10") 420  350  355  362  245.5  110  12-Φ23.5X32 12-Φ23.5X32  12-Φ23.5X32
300(12") 500  400  431.8  291.5  115  12-Φ28X48  12-Φ28X48
350(14") 550  460  476.3  340  127  16-Φ26 12-Φ33
400(16") 619  515  510  539.8  399  140  16-Φ36X52 16-Φ36X52 16-Φ36X52
450(18") 655  565  565  577.9  446  150  20-Φ25 20-Φ27 16-Φ33
500(20") 705  620  620  635  494  150  20-Φ26X33 20-Φ27X33 20-26X33
600(24") 816  725  749.3  570  170  20-Φ28X38 20-Φ28X38
700(28") 910  840  840  670  185  24-Φ33X44 24-Φ33X44
800(32") 1055  960  950  977.9  755  240  24-Φ44.5X65 28-Φ36X52 24-Φ44.5X65
1000(40") 1230  1160  1160  935  236  28-Φ36X52 28-Φ39


公称直径
DN(mm)		 法兰外径
D1		 孔距 D2 内径
D3		 T n-Φ
GB JIS ANSI GB JIS ANSI
40(11/2") 148  110  105  98.4  41.5  39  4-Φ19X25 4-Φ19X25 4-Φ19X25
50(2") 162  125  120  120.7  50  40  4-Φ19X26.5 4-Φ19X25.6 4-Φ19X25.6
65(21/2") 180  145  140  139.7  64  42  4-Φ19X26.5 4-Φ19X25.6 4-Φ19X25.6
80(3") 198  160  150  152.4  77  42  8-Φ19X25 8-Φ19X24 4-Φ19X20
100(4") 225  180  175  190.5  96  52  8-Φ19X32 8-Φ19X32 8-Φ19X32
125(5") 255  210  210  215.9  120  61  8-Φ23X33 8-Φ23X33 8-Φ23X33
150(6") 285  240  240  241.3  145  71  8-Φ23X34 8-Φ23X34 8-Φ22X34
200(8") 340  295  290  298.5  196.5  81  8-Φ23X33.5 12-Φ23X27 8-Φ22X33.5
