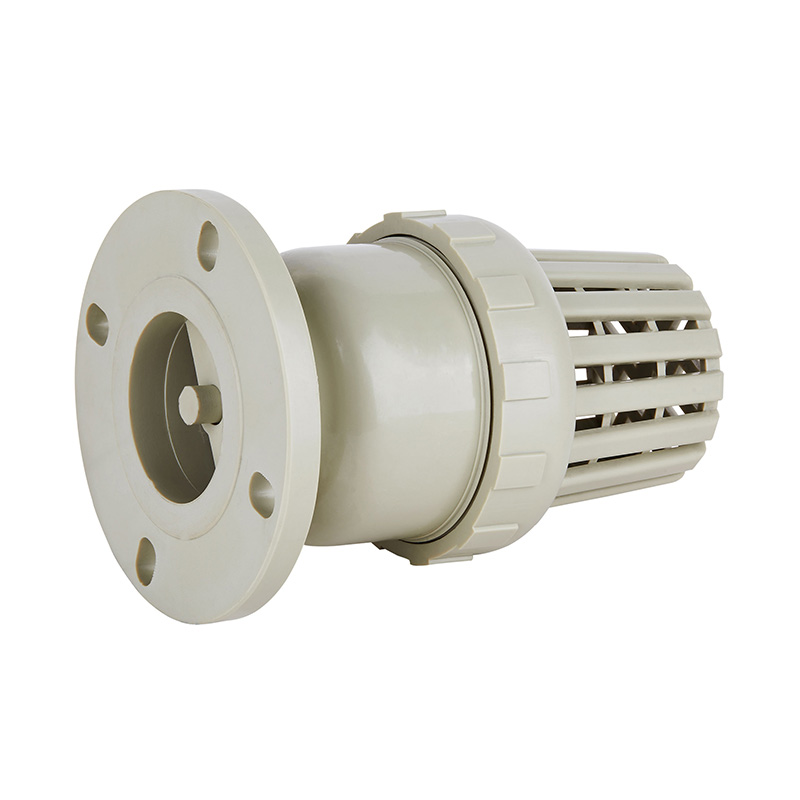

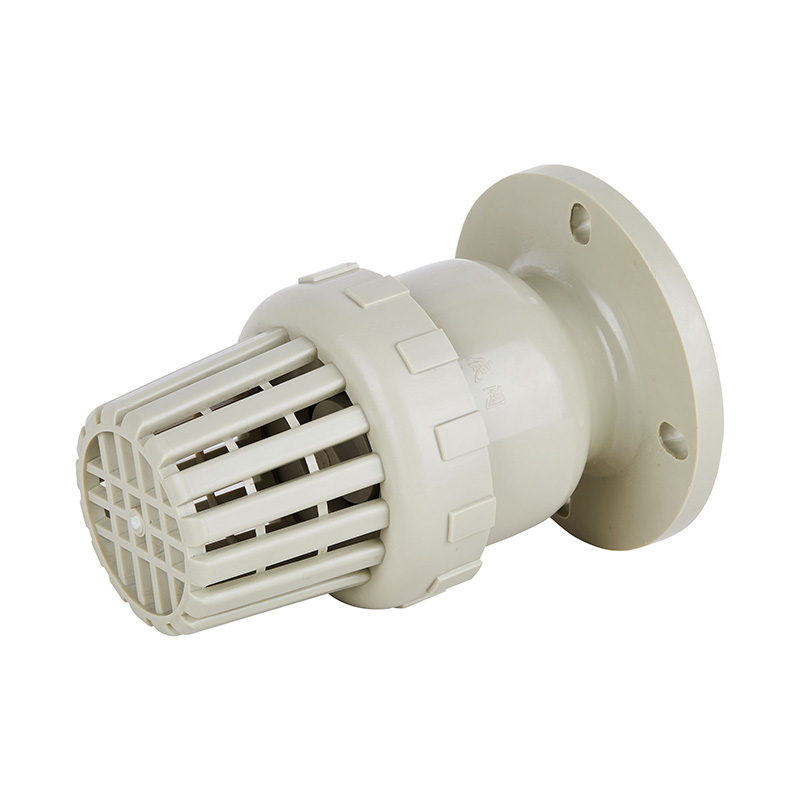

PPH米黄色底阀定制 4 英寸 DN15-DN300 低价工业塑料液压，适用于水行业
类型：液压
产地：中国
品牌名称：KXPV
型号：H42F-10S
应用：一般
介质温度：中温、常温
电源：手动
介质：酸
端口尺寸：DN15-DN300
结构：法兰式
产品名称：底阀
交货时间：7 天
较小起订量：1 件
颜色：米黄色
尺寸：DN15-300
| 应用温度范围表 |
| 材料 | 介质温度℃ | 材料 | 介质温度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增强聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品结构特点 |
1. 生产规格从 DN15 到 DN300
2. DN200 到 DN300 应客户要求生产
3. 具有优良的密封性
4. 较小的压力损失
5. 具有良好的液压性能
6. 结构简单，安装便捷
| 零件材质表 |
|
件号 |
名称 |
材质 |
|
1 |
阀体 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
|
2 |
活塞 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
|
3 |
密封橡胶 |
EPDM,FPM |
|
4 |
压紧螺母 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
|
5 |
密封件 |
EPDM,FPM |
|
6 |
隔板 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
|
7 |
网罩 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
| 外形尺寸表 |
| 公称直径 DN(mm) |
D | d | L | b | n-Φ | ||||||||||||||||||||||||||||||||||||||||||||||||
| GB | JIS | ANSI | GB | JIS | ANSI | ||||||||||||||||||||||||||||||||||||||||||||||||
| 15(1/2") | 105 | 65 | 70 | 60.3 | 140 | 15 | 4-Φ14 | 4-Φ15 | 4-Φ16 | ||||||||||||||||||||||||||||||||||||||||||||
| 20(3/4") | 105 | 75 | 75 | 69.9 | 168 | 16 | 4-Φ14 | 4-Φ15 | 4-Φ16 | ||||||||||||||||||||||||||||||||||||||||||||
| 25(1") | 115 | 85 | 90 | 79.4 | 189 | 16 | 4-Φ14 | 4-Φ19 | 4-16 | ||||||||||||||||||||||||||||||||||||||||||||
| 32(1/2") | 135 | 100 | 100 | 88.9 | 210 | 18 | 4-Φ18 | 4-Φ19 | 4-Φ16 | ||||||||||||||||||||||||||||||||||||||||||||
| 40(13/4") | 145 | 110 | 105 | 98.4 | 238 | 20 | 4Φ18 | 4-Φ19 | 4-Φ16 | ||||||||||||||||||||||||||||||||||||||||||||
| 50(2") | 160 | 125 | 120 | 120.7 | 215 | 17 | 4Φ18 | 4-Φ19 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||
| 65(21/2") | 170 | 145 | 140 | 139.7 | 235 | 17 | 4-Φ18 | 4-Φ19 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||
| 80(3") | 192 | 160 | 150 | 152.4 | 265 | 21 | 8-Φ18 | 8-Φ19 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||
| 100(4") | 220 | 180 | 175 | 190.5 | 315 | 23 | 8-Φ18 | 8-Φ19 | 8-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||
| 125(5") | 250 | 210 | 210 | 215.9 | 335 | 31 | 8-Φ18 | 8-Φ23 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||
| 150(6") | 282 | 240 | 240 | 241.3 | 335 | 31 | 8-Φ22 | 8-Φ23 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||
| 200(8") | 335 | 295 | 290 | 298.5 | 380 | 32 | 8-Φ22 | 12-23 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||
| 250(10") | 395 | 350 | 355 | 362 | 550 | 38 | 12-Φ22 | 12-Φ25 | 12-Φ26 | ||||||||||||||||||||||||||||||||||||||||||||
| 300(12") | 445 | 400 | 400 | 550 | 38 | 12-Φ22 | 16-Φ25 | ||||||||||||||||||||||||||||||||||||||||||||||
