| 材料 |
介质温度℃ |
材料 |
介质温度℃ |
|
| 氯化聚氯乙烯(PVC-C) |
-20℃~+95℃ |
聚氯乙烯(PVC-U) |
-5℃~+45℃ |
| 增强聚丙烯(FRPP) |
-20℃~+120℃ |
均聚聚丙烯(PPH) |
-20℃~+110℃ |
| 聚偏二氟乙烯(PVDF) |
40℃~+150℃ |
|
|
1.轻便：PVC-U 材料的比重只有铸铁的 1/10，运输，安装简易，降低成本；
2.抗化学性优越：PVC-U 具有优良的抗酸碱性能，除接近饱和点强酸碱外；
3.耐用：抗候性优良，也不能被细菌及菌类所腐化；
4.不导电：PVC-U 材料不能导电，也不受电解，电流的腐蚀，应此无需二次加工。不能燃烧，也不助燃，没有消防顾虑；
5.阻力小，流率高：内壁光滑，流体流动性损耗小，加以污垢不易附着在平滑管壁，保养较为简易，保养费用较低；
6.安装简易，成本低廉：切割及联接都很简易，使用 PVC 胶水联接实践证明安全可靠，操作简便，成本低廉。

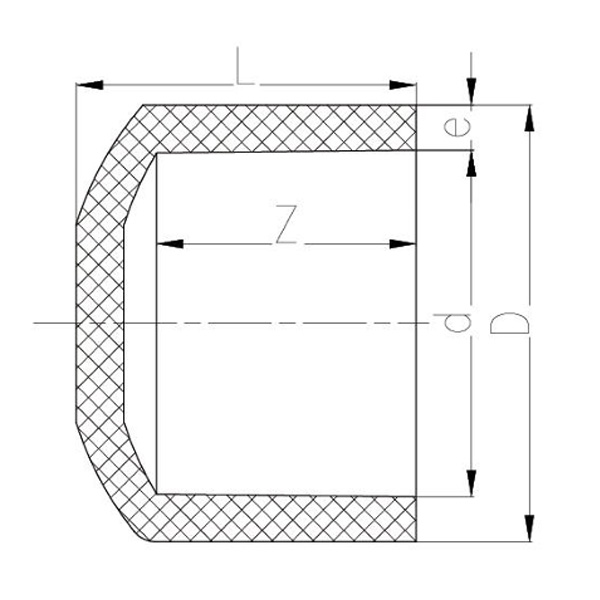

| 公称直径DN |
D |
d |
L |
Z |
e |
| 15 |
28 |
20 |
21.3 |
16 |
4 |
| 20 |
32 |
25 |
24.3 |
19 |
3.5 |
| 25 |
41 |
32 |
29.1 |
22 |
4.5 |
| 32 |
51 |
40 |
34.1 |
27 |
5.5 |
| 40 |
63 |
50 |
40.9 |
31 |
6.5 |
| 50 |
79 |
63 |
52.4 |
38 |
8 |
| 65 |
92 |
75 |
63.4 |
44 |
8.5 |
| 80 |
110 |
90 |
76.6 |
51 |
10 |
| 100 |
132 |
110 |
83.8 |
61 |
11 |
|
| 125 |
162 |
140 |
104 |
76 |
11 |
|
| 150 |
183 |
160 |
114.8 |
86 |
11.5 |
| 200 |
250 |
225 |
154 |
118.5 |
12.5 |
| 250 |
308 |
280 |
190 |
146 |
14 |
| 300 |
346 |
315 |
218 |
164 |
15.5 |
| 350 |
392 |
355 |
230 |
184 |
18.5 |
| 400 |
442 |
400 |
246 |
206 |
21 |
