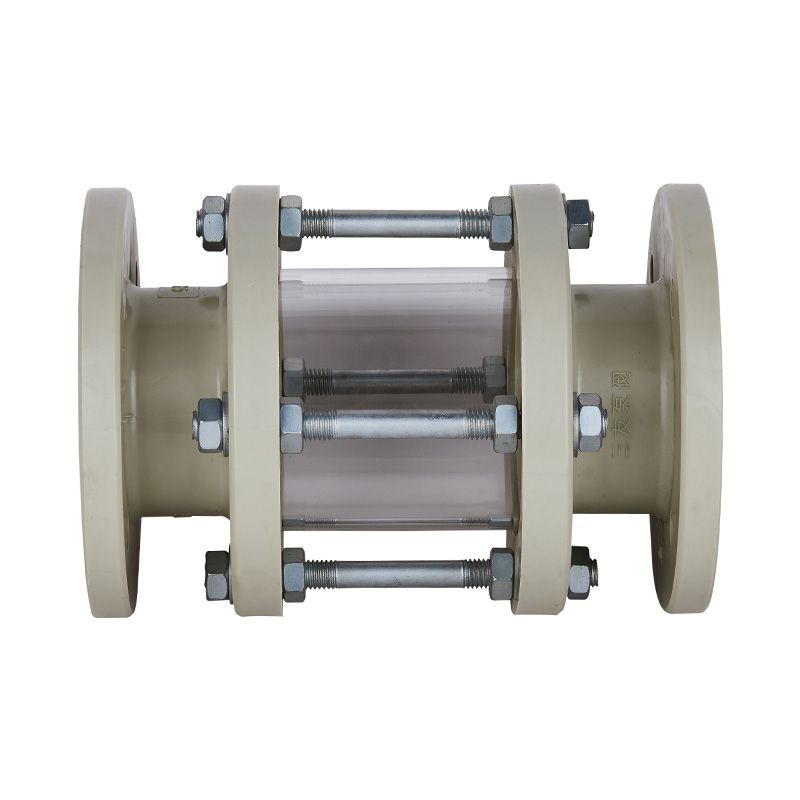

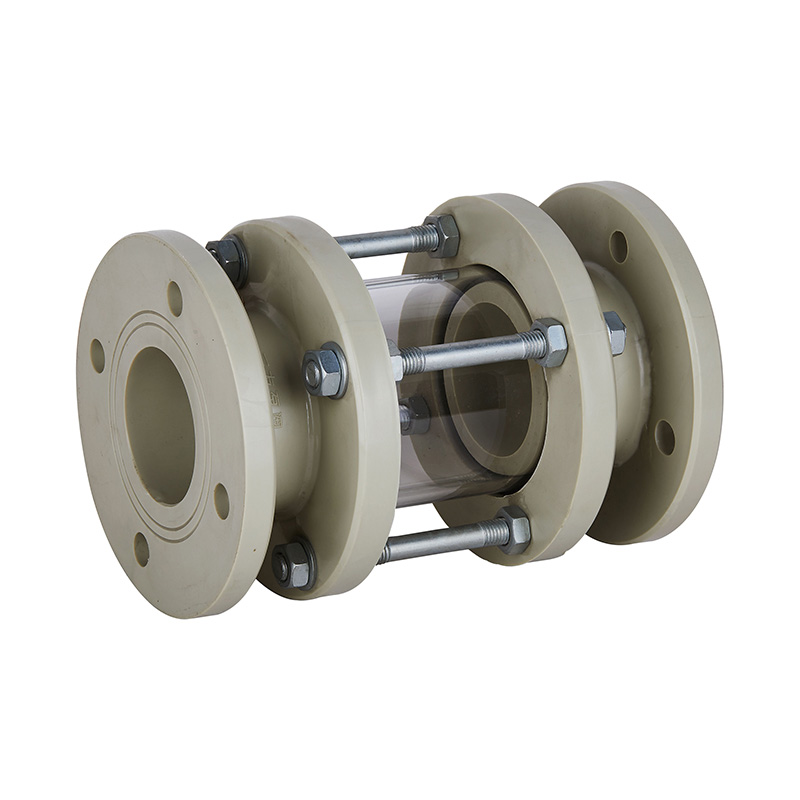

PPH 视镜 DN25-200 1"-8"美标

米黄色PPH视镜管式油液液位减压型DN15-200塑料PPH视镜流量指示器ANSI美标
产地：浙江.宁波
品牌名称：KXPV
工艺：锻造
连接方式：法兰
形状：减径
材质：PPH
颜色：米黄色
头部代码：六角
产品名称：视镜
尺寸：DN15-200
交货时间：7 天
较小起订量：1 件
供应能力：10000 件/月

应用温度范围表



材料        介质温度℃ 材料 介质温度℃
氯化聚氯乙烯(PVC-C) -20℃~+95℃ 聚氯乙烯(PVC-U) -5℃~+45℃
增强聚丙烯(FRPP) -20℃~+120℃ 均聚聚丙烯(PPH) -20℃~+110℃
聚偏二氟乙烯(PVDF) 40℃~+150℃

产品结构特点

1.外型结构 紧凑美观
2.本体重量轻容易安装
3.耐磨损、容易拆卸，维护简单易行
4.采用硼硅酸盐玻璃，耐腐蚀性强，应用范围广
适用于大部分恶劣的工作环境，并且使用寿命较长



零件材质表

序号 零件名称 材料 数量
PVC-C PVC-U PVDF PPH FRPP
1 底座 PVC-C PVC-U PVDF PPH FRPP 2
2 玻璃 硼硅 硼硅 硼硅 硼硅 硼硅 1
3 密封橡胶 FPM EPDM FPM EPDM EPDM 2
4 六角螺母 304 铁 304 铁 铁 16-32
5 双头螺栓 304 铁 304 铁 铁 4-8
6 螺丝垫片 304 铁 304 铁 铁 16-32
外形尺寸表



规格 D(mm) d(mm) L(mm) s(mm) n-Φ(mm)
1"(25) 115 79 238 15 4-Φ16
1½"(40) 150 98 230 16 4-Φ16
2"(50) 165 121 233 17 4-Φ19
2½"(65) 195 140 277 20 4-Φ19
3"(80) 195 152 277 20 8-Φ19
4"(100) 220 191 310 21 8-Φ19
5"(125) 250 216 350 26 8-Φ22
6"(150) 285 241 385 27 8-Φ23
8"(200) 340 299 400 25 8-Φ23x29
