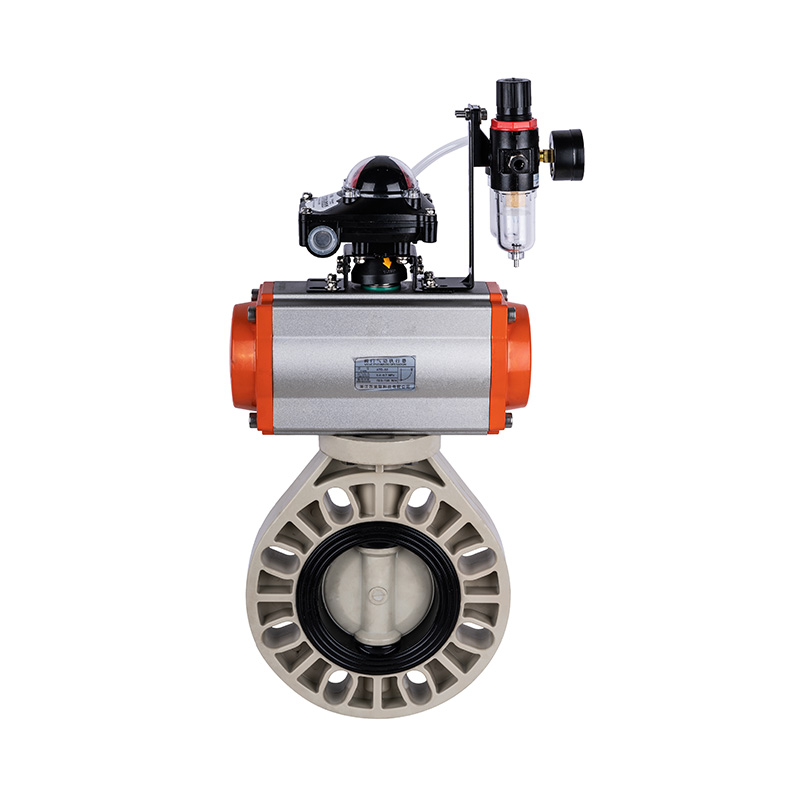

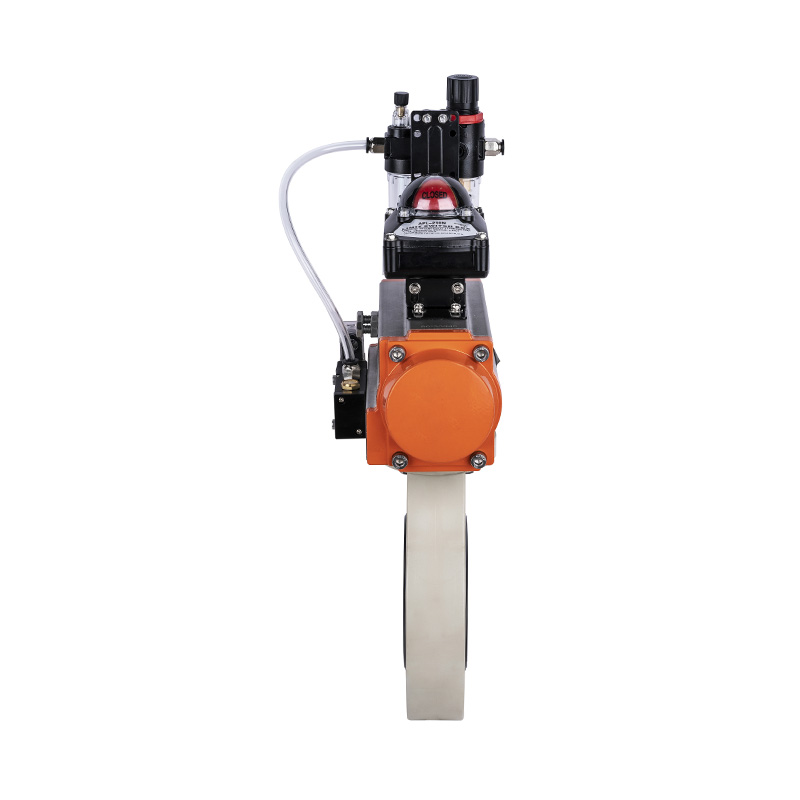

PPH气动自动蝶阀中心密封软密封DN40-1000工业和家用塑料蝶阀日标
驾驶模式：自动
连接形式：晶圆
结构：中心密封
密封形式：强制密封
阀杆：普通
工作压力：低压（Pn<1.6mpa）
工作温度：-20~110°C
密封面材质：软密封
应用：工业用途、水工业用途、
阀杆：钢，不锈钢
商标：KXPV
规格：DN40-1000
产地：浙江.宁波
| 应用温度范围表 |
| 材料 | 介质温度℃ | 材料 | 介质温度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增强聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品结构特点 |
1．工程塑料系列蝶阀采用FRPP、PVDF、PVC-C、PVC-U、PPH等耐腐蚀热塑性塑料一次注塑成型，有较强抗腐蚀能力。
2．采用高耐腐蚀性橡胶来保证阀门的密封性能，适合用来输送高粘度介质。
3．结构简单，90°回转启闭迅速，安装方便，调节性能好。
4．可通过电脑、控制中心远程操控执行器，通过阀门的启闭来控制介质的流通及流量，更加方便、快捷，减少人工损耗，保障现场作业人员的安全。
| 零件材质表 |
| 件号 | 名称 | 材质 |
| 1 | 气动头 | 铝合金 |
| 2 | 螺柱 | 钢、不锈钢 |
| 3 | 六角螺母 | 不锈钢、钢 |
| 4 | 阀体 | FRPP,PVDF,PVC-C,PVC-U,PPH |
| 5 | 阀板 | FRPP,PVDF,PVC-C,PVC-U,PPH |
| 6 | 密封橡胶 | EPDM,FPM |
| 7 | 阀杆 | 钢、不锈钢 |
| 外形尺寸表 |
| 公称直径 DN (mm) |
D1 | D2 | D3 | L | H | n-ø | ||||
| GB | JIS | ANSI | GB | JIS | ANSI | |||||
| 40(1 1/2"） | 150 | 110 | 105 | 3.88 | 45 | 40 | 280 | 4-ø19X25 | 4-ø19X25 | 4-ø19X25 |
| 50(2") | 160 | 125 | 120 | 4.74 | 51 | 42 | 300 | 4-ø19X26.5 | 4-ø19X26.5 | 4-ø19X26.5 |
| 65(2 1/2"） | 180 | 145 | 140 | 5.49 | 66 | 47 | 310 | 4-ø19X26.5 | 4-ø19X26.5 | 4-ø19X26.5 |
| 80(3") | 200 | 160 | 150 | 6 | 79 | 45 | 400 | 8-ø19X25 | 8-ø19X24 | 4-ø19X25 |
| 100(4"） | 220 | 180 | 175 | 7.5 | 98.5 | 55 | 410 | 8-ø19X32 | 8-ø19X32 | 8-ø19X32 |
| 125(5") | 250 | 210 | 210 | 8.5 | 125 | 65 | 500 | 8-ø23X33 | 8-ø23X33 | 8-ø23X33 |
| 150(6) | 290 | 240 | 240 | 9.51 | 148 | 75 | 530 | 8-ø23X34 | 8-ø23X34 | 8-ø22X34 |
| 200(8"） | 340 | 295 | 290 | 11.75 | 201 | 85 | 600 | 8-ø23X33.5 | 12-ø23X27 | 8-ø23X33.5 |
| 250(10") | 395 | 350 | 355 | 14.25 | 245.5 | 110 | 650 | 12-ø23X32.5 | 12-ø25X32.5 | 12-ø25X32.5 |
| 00(16") | 597 | 515 | 510 | 21.26 | 399 | 140 | 950 | 16-ø27X43 | 16-ø27 | 16-ø30X43 |
| 450(18") | 635 | 560 | 565 | 22.76 | 446 | 150 | 1050 | 20-ø26X28.5 | 20-ø26X28.5 | 16-ø32X34.5 |
| 500(20"） | 700 | 620 | 620 | 25 | 494 | 150 | 1140 | 20-ø26X44 | 20-ø26X44 | 20-ø32X44 |
| 700(28"） | 928 | 820 | 840 | 34.02 | 670 | 185 | 1530 | 24-ø31X44 | 24-ø33 | 24-ø35 |
| 800(32") | 1060 | 950 | 950 | 38.5 | 755 | 220 | 1690 | 24-ø41X60 | 28-ø33X38 | 24-ø41X60 |
| 1000(40"） | 1210 | 1160 | 1160 | 46.26 | 935 | 236 | 1800 | 28-ø36X52 | 28-ø39 | 32-ø41 |
