| 材料 |
介质温度℃ |
材料 |
介质温度℃ |
|
| 氯化聚氯乙烯(PVC-C) |
-20℃~+95℃ |
聚氯乙烯(PVC-U) |
-5℃~+45℃ |
| 增强聚丙烯(FRPP) |
-20℃~+120℃ |
均聚聚丙烯(PPH) |
-20℃~+110℃ |
| 聚偏二氟乙烯(PVDF) |
40℃~+150℃ |
|
|

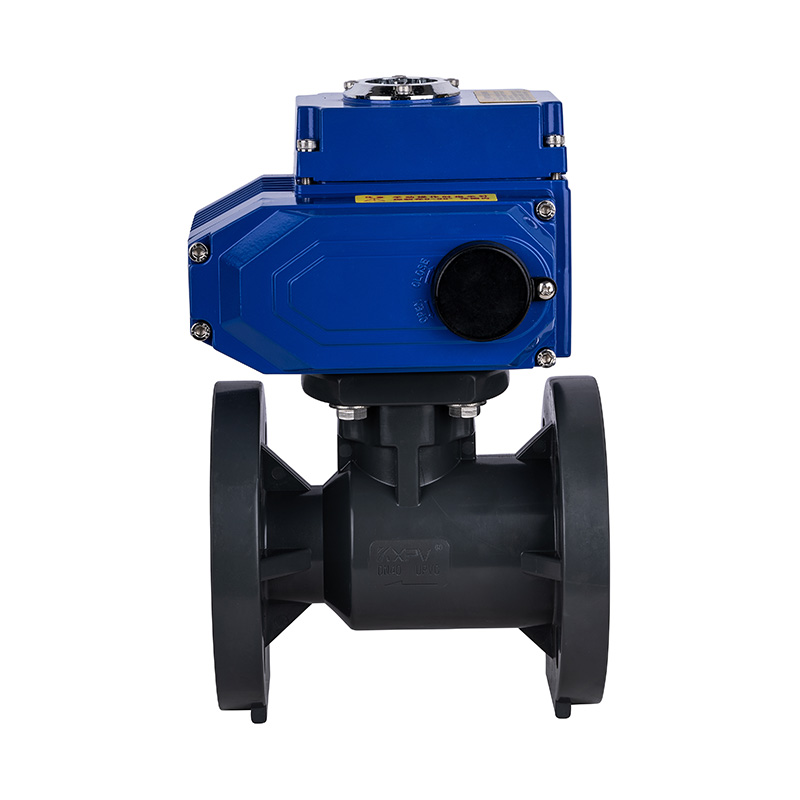

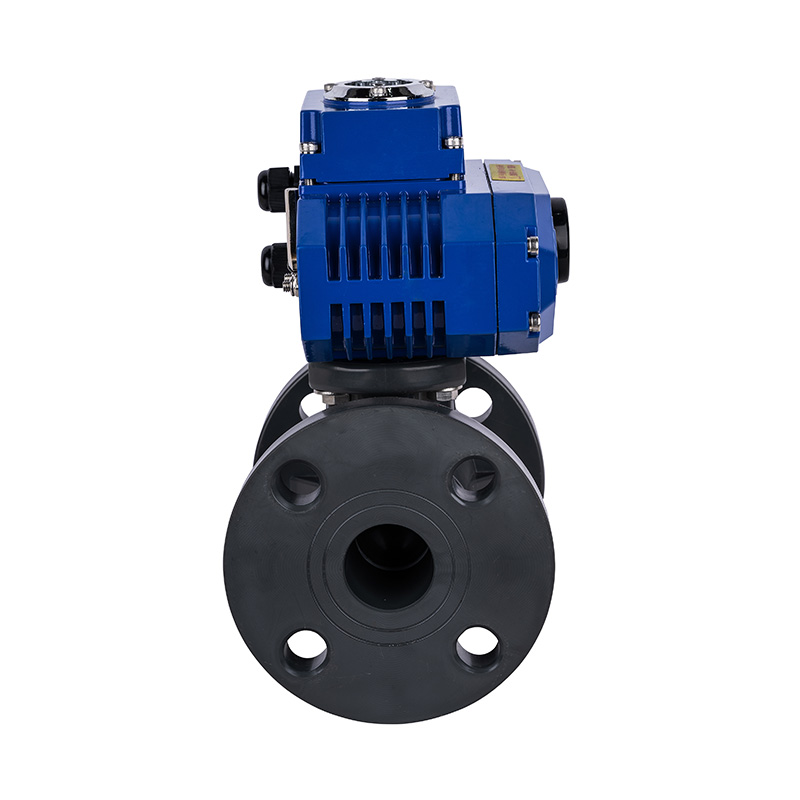

1．工程塑料系列球阀采用FRPP、PVDF、PVC-C、PVC-U、PPH等耐腐蚀热塑性塑料一次注塑成型，有较强抗腐蚀能力。
2．PTFE垫座松紧可适度调整。
3．双层O型圈提供双重防漏保护。
4．外观精致、表面光滑、加工精细、全流量设计。
5．可通过电脑、控制中心远程操控执行器，通过阀门的启闭来控制介质的流通及流量，更加方便、快捷，减少人工损耗，保障现场作业人员的安全。
| 序号 |
零件名称 |
材料 |
数量 |
| 1 |
电、气动阀杆 |
PVC-U |
1 |
| 2 |
阀体 |
PVC-U |
1 |
| 3 |
密封座 |
PVC-U |
1 |
| 4 |
四氟压圈 |
PVC-U |
1 |
| 5 |
球 |
PVC-U |
1 |
| 6 |
球密封四氟 |
PTFE |
2 |
| 7 |
头颈密封四氟 |
PTFE |
4 |
| 规格 |
D1(mm) |
D2(mm) |
D3(mm) |
L(mm) |
h(mm) |
n-Φ1(mm) |
Φ1(mm) |
Φ2(mm) |
SXS(mm) |
4-Φ2(mm) |
Z(mm) |
| 2"(50) |
162 |
121 |
44 |
183 |
22 |
4-Φ19 |
70 |
72 |
14x14 |
4-Φ10x11 |
16.5 |
| 4"(100) |
219 |
191 |
78 |
285 |
25 |
8-Φ19 |
102 |
104.5 |
22x22 |
4-Φ12x13.25 |
20 |
| 5"(125) |
250 |
216 |
97 |
358 |
30 |
8-Φ19 |
124 |
126 |
22x22 |
4-Φ14x15 |
25 |
| 6"(150) |
285 |
241 |
110 |
407 |
30 |
8-Φ24 |
124 |
126 |
22x22 |
4-Φ14x15 |
27 |
| 8"(200) |
341 |
299 |
140 |
407 |
35 |
8-Φ23 |
125 |
125 |
22x22 |
4-Φ14 |
30 |
| 10"(250) |
396 |
362 |
170 |
458 |
40 |
12-Φ25 |
125 |
125 |
22x22 |
4-Φ14 |
30 |
