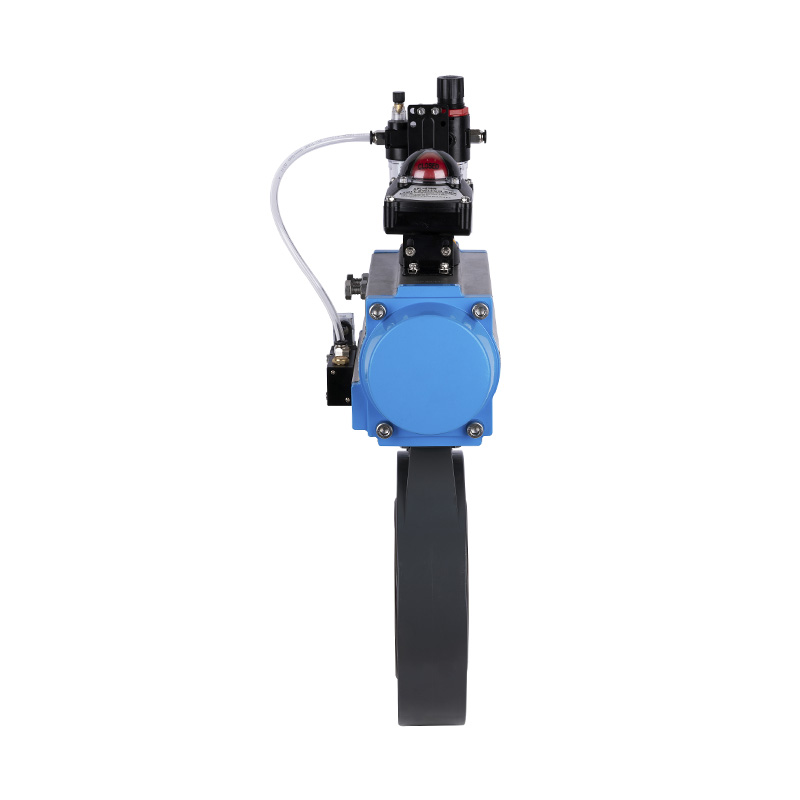

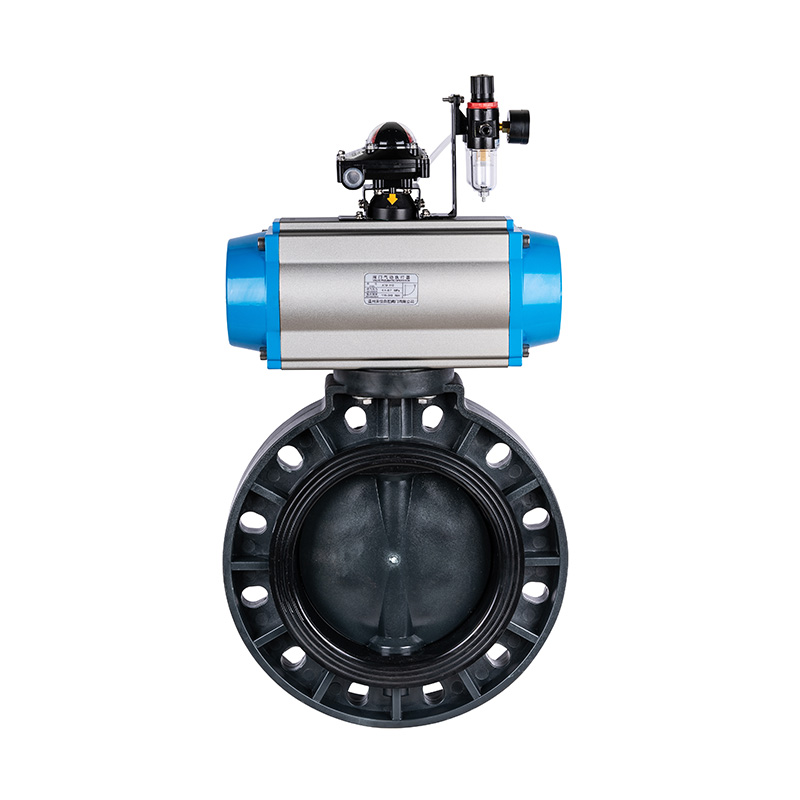

FRPP D671X-10S 气动蝶阀 DN32-1000 1-1/4"-30"美标-凯鑫管道科技有限公司

应用温度范围表

材料

介质温度℃

材料

介质温度℃

氯化聚氯乙烯(PVC-C)

-20℃~+95℃

聚氯乙烯(PVC-U)

-5℃~+45℃

增强聚丙烯(FRPP)

-20℃~+120℃

均聚聚丙烯(PPH)

-20℃~+110℃

聚偏二氟乙烯(PVDF)

40℃~+150℃

产品结构特点

1．工程塑料系列蝶阀采用FRPP、PVDF、PVC-C、PVC-U、PPH等耐腐蚀热塑性塑料一次注塑成型，有较强抗腐蚀能力。
2．采用高耐腐蚀性橡胶来保证阀门的密封性能，适合用来输送高粘度介质。
3．结构简单，90°回转启闭迅速，安装方便，调节性能好。
4．可通过电脑、控制中心远程操控执行器，通过阀门的启闭来控制介质的流通及流量，更加方便、快捷，减少人工损耗，保障现场作业人员的安全。

零件材质表

序号	零件名称	材料					数量
序号	零件名称	PVC-C	PVC-U	PVDF	PPH	FRPP	数量
1	阀体	PVC-C	PVC-U	PVDF	PPH	FRPP	1
2	阀瓣	PVC-C	PVC-U	PVDF	PPH	FRPP	1
3	密封橡胶	FPM	EPDM	FPM	EPDM	EPDM	1
4	阀杆	钢					1

外形尺寸表

规格	D1(mm)	D2(mm)	D3(mm)	D4(mm)	T(mm)	n-Φ(mm)	YxY(mm)	S(mm)	d1(mm)	d2(mm)	4-Φ1(mm)
1¼"(32)	140	106	89	33	35	4-Φ17	11x11	12	50	50	4-Φ7
1½"(40)	148	110	98	41.5	39	4-Φ19	14x14	12	72	68	4-Φ10
2"(50)	162	125	110	48.5	43	4-Φ19	14x14	12	72	68	4-Φ10
2½"(65)	180	145	130	63	45	4-Φ19	14x14	16	72	68	4-Φ10
3"(80)	198	160	150	75.5	45	8-Φ19	14x14	16	72	68	4-Φ10
4"(100)	225	191	170	95	56.5	8-Φ19	17x17	18	80	70	4-Φ10
5"(125)	255	216	200	120	65	8-Φ23	17x17	18	80	70	4-Φ10
6"(150)	285	241	225	143.5	75	8-Φ23	17x17	23	80	70	4-Φ10
8"(200)	340	299	295	195	85	8-Φ23	22x22	23	80	70	4-Φ10
10"(250)	423	366	350	245.5	110	12-Φ23x32	22x22	30	102	102	4-Φ12
12"(300)	495	436	400	291.5	115	12-Φ23x42	22x22	30	102	102	4-Φ12
14"(350)	555	470	460	340	127	16-Φ22 12-Φ29	22x22	35	102	102	4-Φ12
16"(400)	607	540	515	399	140	16-Φ23x45	27x27	35	140	140	4-Φ18
18"(450)	645	583	565	446	150	20-Φ28.5 16-Φ34.5	27x27	40	165	165	4-Φ22
20"(500)	708	640	615	494	150	20-Φ26x41	36x36	40	165	165	4-Φ22
24"(600)	820	750	725	570	170	20-Φ35x47	36x36	40	254	254	4-Φ22
