| 材料 |
介质温度℃ |
材料 |
介质温度℃ |
| 氯化聚氯乙烯(PVC-C) |
-20℃~+95℃ |
聚氯乙烯(PVC-U) |
-5℃~+45℃ |
| 增强聚丙烯(FRPP) |
-20℃~+120℃ |
均聚聚丙烯(PPH) |
-20℃~+110℃ |
| 聚偏二氟乙烯(PVDF) |
40℃~+150℃ |
|
|

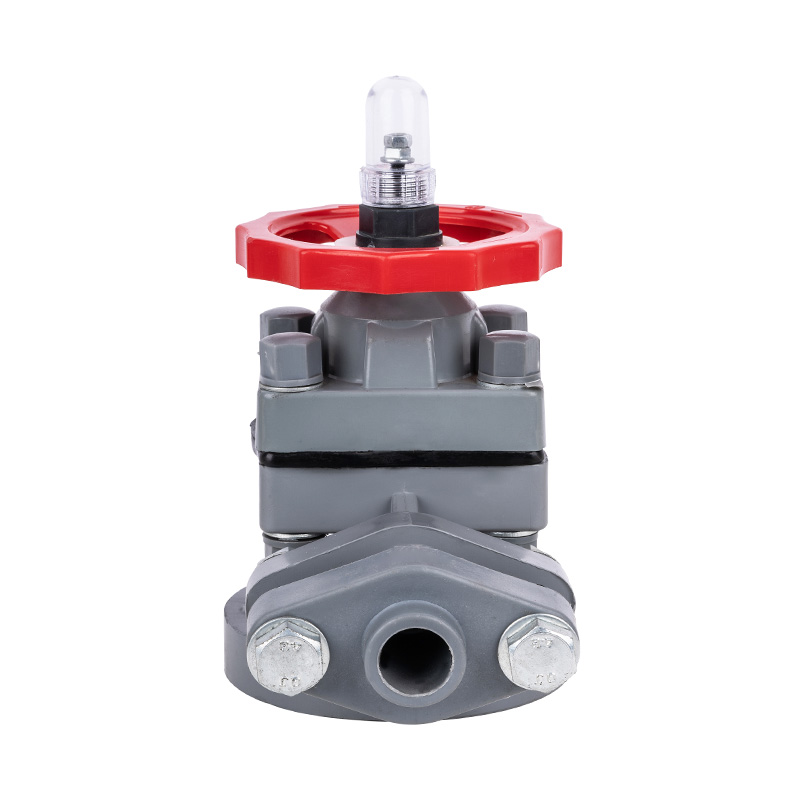

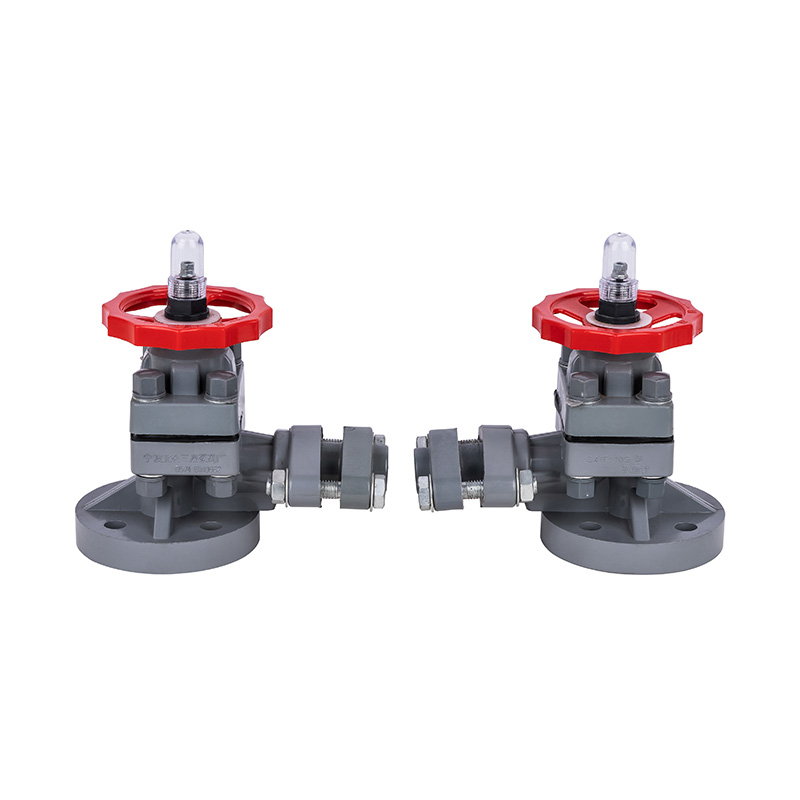

1.阀体重量轻、耐腐蚀性强、不吸附水垢、使用寿命长
2.设计科学,运行平稳;质量可靠,结实耐用;法兰连接方式,安装便捷
3.阀盖、阀瓣、阀体、连接件有PVDF、PVC-C、PVC-U、PPH、FRPP等,可根据客户需求定制
4.产品适用于各类酸碱介质的溶剂、管道中,具有优良的耐老化和耐腐蚀性
| 件号 |
名称 |
材质 |
| 1 |
压紧螺母 |
FRPP |
| 2 |
手轮 |
合金料 |
| 3 |
六角螺母 |
钢 |
| 4 |
垫片 |
钢 |
| 5 |
阀盖 |
PPH,PVC-C,PVC-U,FRPP,PVDF |
| 6 |
阀杆螺母 |
铸铁 |
| 7 |
阀瓣 |
PPH,PVC-C,PVC-U,FRPP,PVDF |
| 8 |
膜片 |
EPDM,F46 |
| 9 |
阀体 |
PPH,PVC-C,PVC-U,FRPP,PVDF |
| 10 |
限位罩 |
AS |
| 11 |
衬环 |
FRPP |
| 12 |
螺帽盖 |
FRPP |
| 13 |
双头螺柱 |
钢 |
| 14 |
阀杆 |
钢 |
| 15 |
垫膜 |
EPDM |
| 16 |
密封件 |
PTFE |
| 17 |
垫片 |
钢 |
| 18 |
六角螺母 |
钢 |
| 19 |
连接件 |
PPH,PVC-C,PVC-U,FRPP,PVDF |
| 20 |
双头螺柱 |
钢 |

液面计装配明细图

公称直径 DN(mm) |
D |
d |
L1 |
L2 |
b |
n-Φ |
| GB |
JIS |
ANSI |
GB |
JIS |
ANSI |
| 15(1/2") |
95 |
65 |
70 |
60.3 |
195 |
50 |
20 |
4-Φ14 |
4-Φ15 |
4-Φ16 |
| 20(3/4") |
105 |
75 |
75 |
69.9 |
195 |
50 |
20 |
4-Φ14 |
4-Φ15 |
4-Φ16 |
| 25(1") |
115 |
85 |
90 |
79.4 |
200 |
50 |
20 |
4-Φ14 |
4-Φ19 |
4-Φ16 |
| 32(11/4") |
135 |
100 |
100 |
88.9 |
200 |
50 |
20 |
4-Φ18 |
4-Φ19 |
4-Φ16 |
| 40(11/2") |
145 |
110 |
105 |
98.4 |
205 |
50 |
20 |
4-Φ18 |
4-Φ19 |
4-Φ16 |
| 50(2") |
160 |
125 |
120 |
120.7 |
205 |
50 |
20 |
4-Φ18 |
4-Φ19 |
4-Φ18 |
