| 材料 |
介质温度℃ |
材料 |
介质温度℃ |
| 氯化聚氯乙烯(PVC-C) |
-20℃~+95℃ |
聚氯乙烯(PVC-U) |
-5℃~+45℃ |
| 增强聚丙烯(FRPP) |
-20℃~+120℃ |
均聚聚丙烯(PPH) |
-20℃~+110℃ |
| 聚偏二氟乙烯(PVDF) |
40℃~+150℃ |
|
|
1.耐热性能优
增强聚丙烯是在原纯PP的基础上,加入了玻璃纤维,从而提高材质的使用范围;耐温性能增强,克服聚丙烯机械强度低的缺陷,保持聚丙烯优良耐腐蚀性能,提高工作温度;
2.机械强度高 耐磨性能好
强度、刚度、硬度和耐热性均优于低压聚乙烯;
线膨胀系数小具有强度的耐酸、耐碱、耐温等特性;
3.冲韧性优异
成型收缩率:1.0-2.5%,收缩率下降,刚性大大提高;具有良好的电性能和高频绝缘性不受湿度影响;
4.应用范围广泛
FRPP由于材质成本低、使用寿命长、安装方便,
管道系统广泛应用于化工、化纤、氯碱、染料、给排水、食品、医药、污水处理、电解等行业。

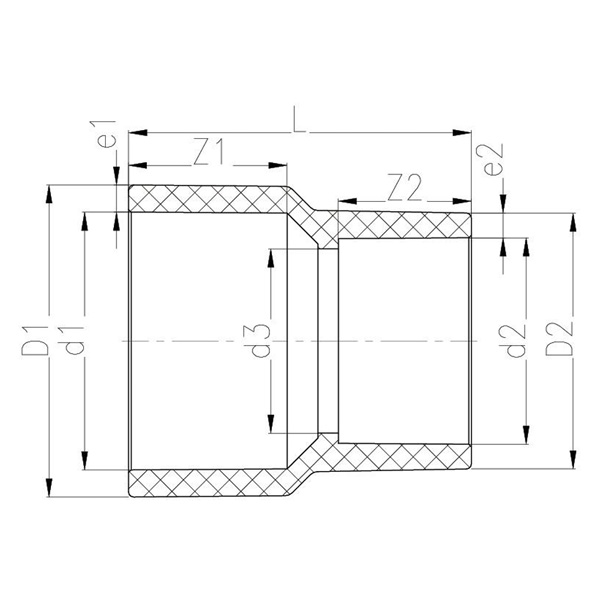

| 公称直径DN |
D1 |
D2 |
d1 |
d2 |
d3 |
L |
Z1 |
Z2 |
e1 |
e2 |
| 20*15 |
33 |
28 |
25 |
20 |
16 |
46.5 |
19 |
16 |
4 |
4 |
| 25*15 |
40 |
33 |
32 |
20 |
16 |
54.5 |
22 |
16 |
4 |
6.5 |
| 25*20 |
40 |
33 |
32 |
25 |
21 |
54.5 |
22 |
19 |
4 |
4 |
| 32*15 |
50 |
33 |
40 |
20 |
16 |
67 |
26 |
16 |
5 |
6.5 |
| 32*20 |
50 |
32.5 |
40 |
25 |
21 |
67 |
26 |
19 |
5 |
4 |
| 32*25 |
50 |
40 |
40 |
32 |
28 |
68 |
26 |
22 |
5 |
4 |
| 40*25 |
62 |
40 |
50 |
32 |
28 |
74 |
31 |
22 |
6 |
4 |
| 40*32 |
62 |
49.5 |
50 |
40 |
36 |
80 |
31 |
26 |
6 |
5 |
| 50*15 |
74.5 |
40 |
63 |
20 |
16 |
80.5 |
37.5 |
16 |
6 |
10 |
| 50*20 |
74.5 |
40 |
63 |
25 |
21 |
80.5 |
37.5 |
19 |
6 |
7.5 |
| 50*25 |
74.5 |
40 |
63 |
32 |
28 |
80.5 |
37.5 |
22 |
6 |
4 |
| 50*32 |
74.5 |
50 |
63 |
40 |
36 |
85 |
37.5 |
26 |
6 |
5 |
| 50*40 |
74.5 |
62 |
63 |
50 |
45 |
92 |
37.5 |
31 |
6 |
6 |
| 65*32 |
89 |
50 |
75 |
40 |
36 |
97 |
43.5 |
26 |
7 |
5 |
| 65*40 |
89 |
62 |
75 |
50 |
45 |
103 |
43.5 |
31 |
7 |
6 |
| 65*50 |
89 |
74.5 |
75 |
63 |
58 |
110.5 |
43.5 |
37.5 |
7 |
6 |
| 80*40 |
105.5 |
62 |
90 |
50 |
45 |
108.5 |
51 |
31 |
8 |
6 |
| 80*50 |
105.5 |
74 |
90 |
63 |
58 |
114 |
51 |
37.5 |
8 |
5.5 |
| 80*65 |
105.5 |
89.5 |
90 |
75 |
69 |
127.5 |
51 |
44 |
8 |
7.5 |
| 100*40 |
124.5 |
65 |
110 |
50 |
45 |
129 |
61 |
31 |
7 |
7.5 |
| 100*50 |
124.5 |
75 |
110 |
63 |
58 |
137 |
61 |
37.5 |
7 |
6 |
| 100*65 |
124.5 |
90 |
110 |
75 |
69 |
142 |
61 |
43.5 |
7 |
7.5 |
| 100*80 |
124.5 |
105 |
110 |
90 |
84 |
149.5 |
61 |
50.5 |
7 |
7.5 |
| 125*50 |
159 |
76 |
140 |
63 |
58 |
151 |
76 |
37.5 |
9.5 |
6.5 |
| 125*65 |
159 |
90 |
140 |
75 |
69 |
158 |
76 |
43.5 |
9.5 |
7.5 |
| 125*80 |
159 |
105 |
140 |
90 |
82 |
167.5 |
76 |
51 |
9.5 |
7.5 |
| 125*100 |
159 |
124.5 |
140 |
110 |
102 |
180 |
76 |
61 |
9.5 |
7 |
| 150*80 |
180.5 |
104.5 |
160 |
90 |
82 |
172.5 |
86 |
51 |
10 |
7 |
| 150*100 |
180.5 |
127 |
160 |
110 |
102 |
186 |
86 |
61 |
10 |
8.5 |
| 150*125 |
180.5 |
159.5 |
160 |
140 |
130 |
208 |
86 |
76 |
10 |
9.5 |
| 200*80 |
244 |
104.5 |
225 |
90 |
82 |
206 |
118.5 |
51 |
9.5 |
7 |
| 200*100 |
244 |
124.5 |
225 |
110 |
102 |
216 |
118.5 |
61 |
9.5 |
7 |
| 200*125 |
244 |
158 |
225 |
140 |
130 |
231.5 |
118.5 |
76 |
9.5 |
9 |
| 200*150 |
244 |
182 |
225 |
160 |
150 |
253.5 |
118.5 |
86 |
9.5 |
11 |
