| 材料 |
介质温度℃ |
材料 |
介质温度℃ |
|
| 氯化聚氯乙烯(PVC-C) |
-20℃~+95℃ |
聚氯乙烯(PVC-U) |
-5℃~+45℃ |
| 增强聚丙烯(FRPP) |
-20℃~+120℃ |
均聚聚丙烯(PPH) |
-20℃~+110℃ |
| 聚偏二氟乙烯(PVDF) |
40℃~+150℃ |
|
|
1.抗化学性优越：使用温度范围广﹣20℃—95℃，介质中重离子含量达超纯水标准；卫生性能符合国家卫生标准要求；
2.具有优良的强度、韧性以及耐化学腐蚀性能；
3.耐用：优异的耐老化和抗紫外线性能，使正常使用寿命比其他管道系统均有很大的延长；
4.低热传导性能：约为钢材的1/200；阻燃性能为自熄性；
5.轻便：重量轻，相当于钢管1/5，铜管的1/6；
6.阻力小，流率高：管壁平洁光滑，输送流体时具有较小的摩擦阻力和附着力；
7.安装简易，成本低廉：可采用粘接、螺纹等方式连接，而简便的是胶水连接。

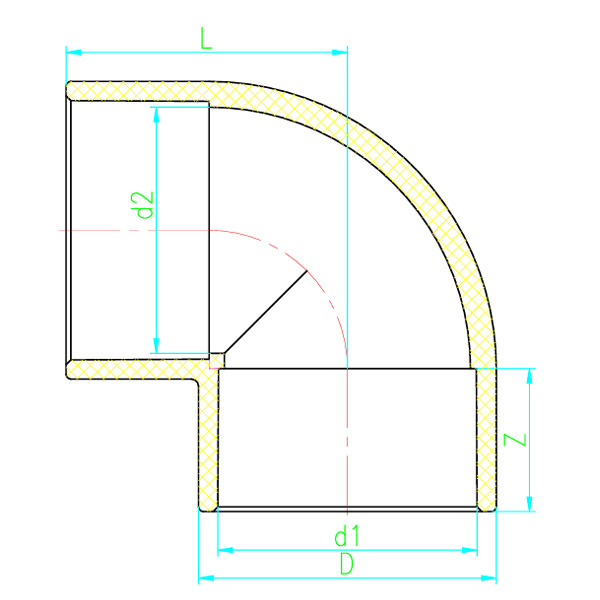

| 公称直径 DN |
D |
d1 |
d2 |
L |
Z |
e |
| 15 |
27 |
20 |
18 |
28 |
16 |
3.5 |
| 20 |
32 |
25 |
23 |
34 |
18.5 |
3.5 |
| 25 |
40 |
32 |
30 |
41 |
22 |
4 |
| 32 |
50 |
40 |
38 |
49 |
26 |
5 |
| 40 |
61 |
50 |
47 |
61 |
31 |
5.5 |
| 50 |
75 |
63 |
60 |
74 |
37.5 |
6 |
| 65 |
88 |
75 |
72 |
83 |
44 |
6.5 |
| 80 |
104 |
90 |
86 |
99 |
51 |
7 |
| 100 |
127 |
110 |
105 |
120 |
61 |
8.5 |
| 125 |
161 |
140 |
134 |
150 |
76 |
10.5 |
| 150 |
184 |
160 |
154 |
172 |
86 |
12 |
| 200 |
249 |
225 |
219 |
237 |
119 |
12 |
| 250 |
310 |
280 |
270 |
301 |
146 |
15 |
| 300 |
346 |
315 |
310 |
331 |
164 |
15.5 |
| 350 |
392 |
355 |
350 |
372 |
184 |
18.5 |
| 400 |
442 |
400 |
395 |
416 |
206 |
21 |
| 450 |
494 |
450 |
430 |
483 |
231 |
22 |
| 500 |
548 |
500 |
480 |
521 |
256 |
24 |
| 600 |
670 |
630 |
600 |
654 |
321 |
20 |
| 700 |
758 |
710 |
666 |
951 |
361 |
22.5 |
