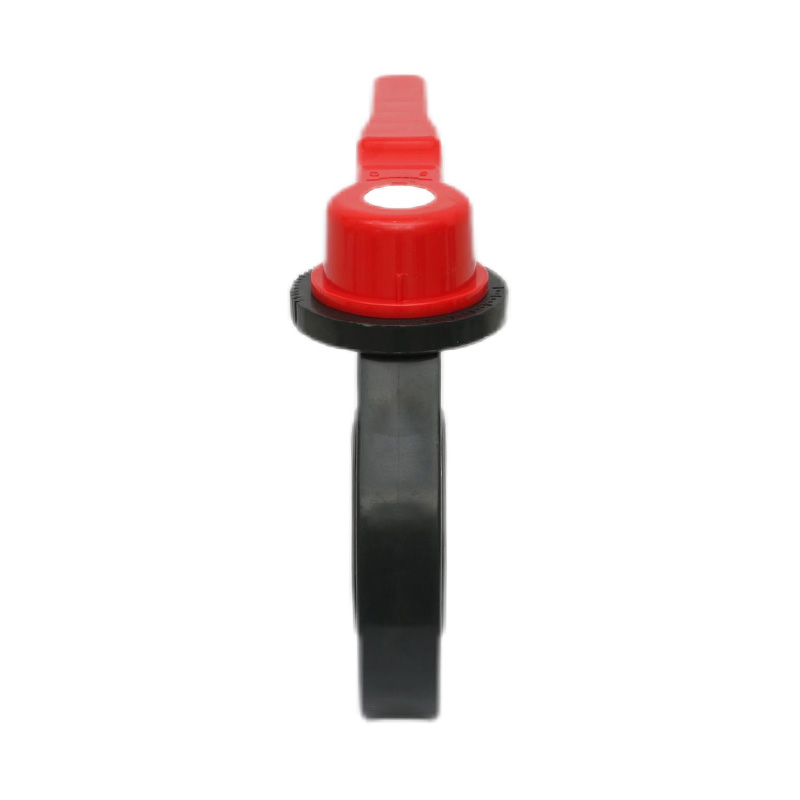

FRPP手轮式蝶阀手动中心密封软密封DN15-200工业和家用塑料杠杆手柄阀ANSI美标
驾驶模式：手动
连接形式：晶圆
结构：中心密封
密封形式：强制密封
阀杆：普通
工作压力：低压（Pn<1.6mpa）
工作温度：-20`120°C
密封面材质：软密封
应用：工业用途、水工业用途、
阀杆：钢，不锈钢
商标：KXPV
规格：DN15-200
产地：浙江.宁波
| 产品结构特点 |
| 应用温度范围表 |
| 材料 | 介质温度℃ | 材料 | 介质温度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增强聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 零件材质表 |
| 序号 | 零件名称 | 材料 | 数量 | ||||
| PVC-C | PVC-U | PVDF | PPH | FRPP | |||
| 1 | 手柄 | 合金料 | 1 | ||||
| 2 | 定位杆 | 合金料 | 1 | ||||
| 3 | 定位板 | 合金料 | 1 | ||||
| 4 | 螺帽罩 | FRPP | PPH | FRPP | 4 | ||
| 5 | 阀体 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 6 | 阀瓣 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 7 | 密封橡胶 | FPM | EPDM | FPM | EPDM | 1 | |
| 8 | 阀杆 | 钢 | 1 | ||||
| 9 | 销子 | 钢 | 1 | ||||
| 外形尺寸表 |
| 规格 | D1(mm) | D2(mm) | D3(mm) | D4(mm) | T(mm) | n-Φ(mm) |
| 1½"(40) | 148 | 96 | 110 | 41.5 | 39 | 4-Φ19*25 |
| 2"(50) | 162 | 108 | 125 | 48.5 | 43 | 4-Φ19*26 |
| 2½"(65) | 180 | 128 | 145 | 63 | 45 | 4-Φ19*26 |
| 3"(80) | 196 | 148 | 160 | 75.5 | 45 | 8-Φ19*24 |
| 4"(100) | 225 | 168 | 191 | 95 | 56.5 | 8-Φ19*29 |
| 5"(125) | 255 | 200 | 216 | 120 | 65 | 8-Φ23*31 |
| 6"(150) | 285 | 225 | 241 | 143.5 | 75 | 8-Φ23*31 |
| 8"(200) | 340 | 280 | 299 | 195 | 85 | 8-Φ23*32 JIS:12-Φ23*27 |
