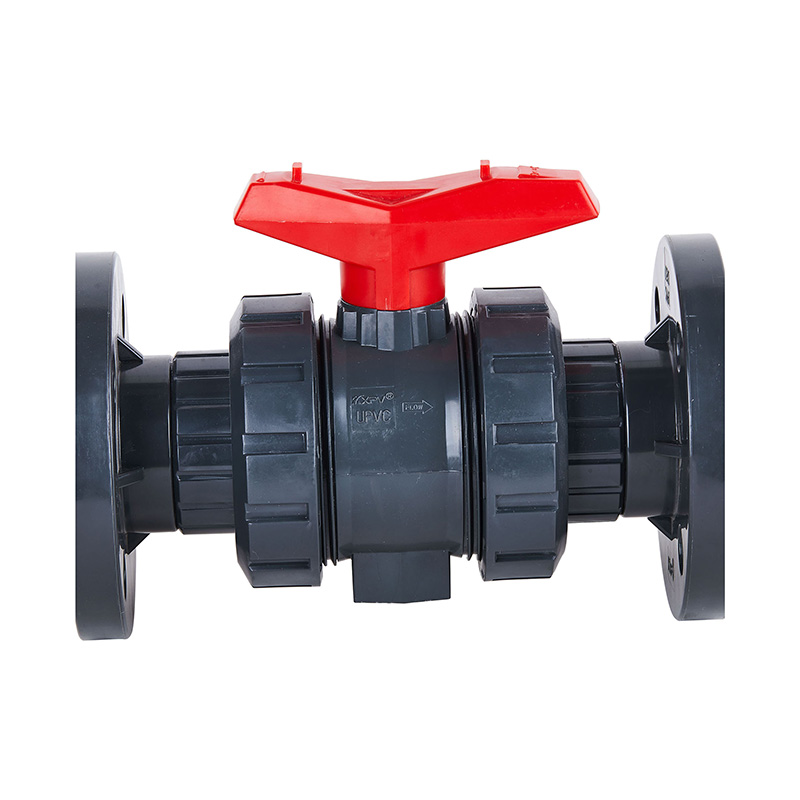

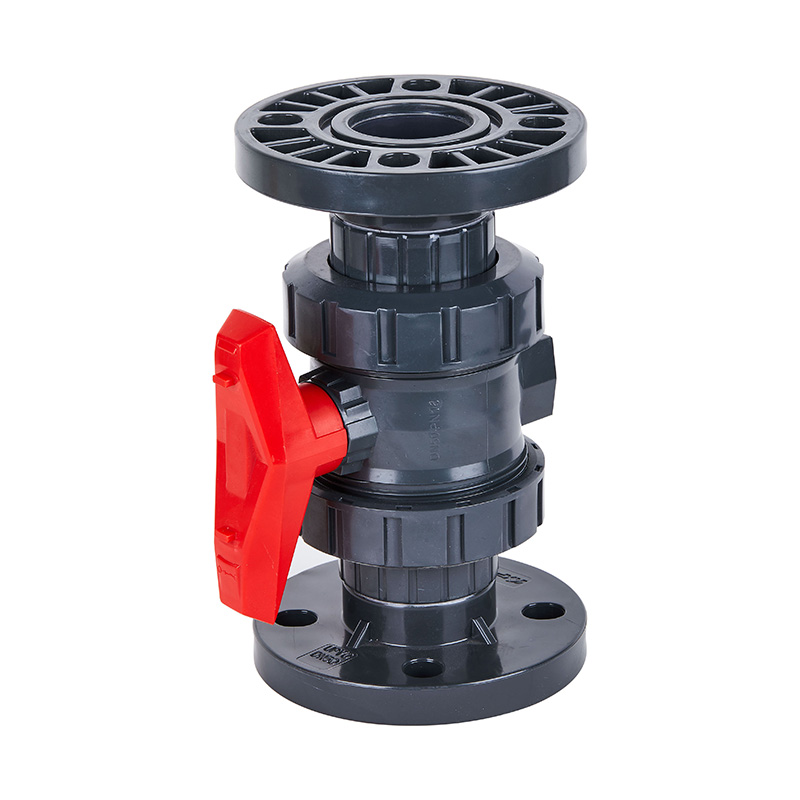

具有竞争力的价格超耐用新型深灰色PVC-U法兰双联承插球阀和用于化学水行业的 PE 管ANSI美标
型号：Q41F-10U
颜色：深灰色
连接形式：法兰
驾驶模式：手动
通道：直通式
结构：固定球阀
功能：旁通阀
温度：高温
应用：工业用途、水工业用途、
商标：KXPV
规格：DN15-DN100
产地：浙江.宁波
| 产品结构特点 |
1. 双由任球阀 PTFE 垫座松紧可适度调整。
2. 双层 O 型圈提供双重防漏保护。
3. 外观精致、表面光滑、加工精细、全流量设计。
| 应用温度范围表 |
| 材料 | 介质温度℃ | 材料 | 介质温度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增强聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 零件材质表 |
| 序号 | 零件名称 | 材料 | 数量 | |||
| PVC-C | PVC-U | PVDF | PPH | 1 | ||
| 1 | 手柄 | 合金料 | 1 | |||
| 2 | 阀杆 | PVC-C | PVC-U | PVDF | PPH | 2 |
| 3 | 阀体 | PVC-C | PVC-U | PVDF | PPH | 1 |
| 4 | 密封座O型圈1 | FPM | EPDM | FPM | EPDM | 1 |
| 5 | 密封座 | PVC-C | PVC-U | PVDF | PPH | 2 |
| 6 | 密封座O型圈2 | FPM | EPDM | FPM | EPDM | 2 |
| 7 | 密封座O型圈3 | FPM | EPDM | FPM | EPDM | 2 |
| 8 | 密封四氟 | PTFE | 1 | |||
| 9 | 球 | PVC-C | PVC-U | PVDF | PPH | 2 |
| 10 | 压帽 | PVC-C | PVC-U | PVDF | PPH | 2 |
| 11 | 由任接头 | PVC-C | PVC-U | PVDF | PPH | 2 |
| 12 | 阀杆О型圈 | FPM | EPDM | FPM | EPDM | 2 |
| 13 | 法兰 | PVC-C | PVC-U | PVDF | PPH | 2 |
| 外形尺寸表 |
| 规袼 | D (mm) |
D1 (mm) |
L(mm) | h (mm) |
N-Φ (mm) |
|||
| PVC-C | PVC-U | PVDF | PPH | |||||
| 1/2"(15) | 60 | 95 | 150 | 138 | 14 | 4-Φ15 | ||
| 3/4"(20) | 70 | 105 | 174 | 158 | 16 | 4-Φ15 | ||
| 1"(25) | 79 | 115 | 190 | 172 | 16 | 4-Φ15 | ||
| 1¼"(32) | 89 | 140 | 220 | 196 | 18 | 4-Φ19 | ||
| 1½"(40) | 98 | 150 | 240 | 206 | 18 | 4-Φ19 | ||
| 2"(50) | 121 | 165 | 275 | 230 | 20 | 4-Φ19 | ||
| 2½"(65) | 140 | 185 | 333 | 270 | 20 | 4-Φ19 | ||
| 3"(80) | 152 | 200 | 396 | 320 | 20 | 8-Φ19 | ||
| 4"(100) | 191 | 220 | 470 | 384 | 22 | 8-Φ19 | ||
